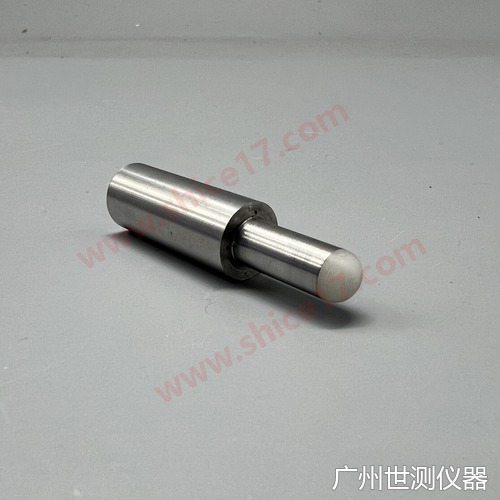

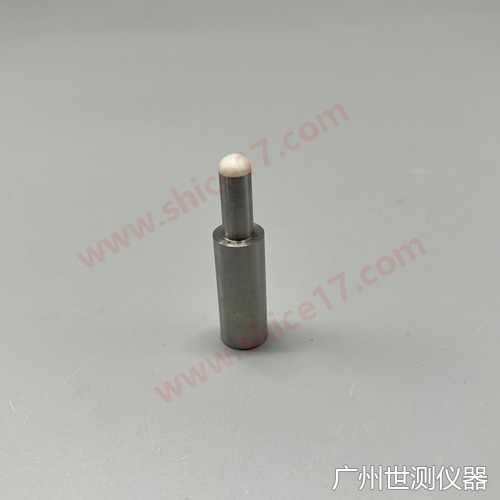

SANS 164-1附录C 15A插座接触量规（金属段15.8 指示灯应亮）南非插座量规 SC-S164C-15A

SANS 164-1:2019 附录C（规范性）接触量规（contact gauge），15A，型号 SC-S164C-15A。金属段长 15.8 mm，插入到底时指示灯应点亮。与附录B 无接触量规配套限定初次接触位置。

——报价 / 领取资料，联系我们——

微信：15989266991
QQ：8933882
邮箱：sales@shice17.com

产品概述

SANS 164-1:2019 附录C（规范性）规定的”接触量规”（contact gauge），型号 SC-S164C-15A。与附录B 的无接触量规配对使用：无接触量规证明”这个深度上还碰不到”，接触量规证明”到这个深度必须已经碰到”，两者共同限定插座初次接触位置的允许区间，避免插套过深导致插头插销接触不良。

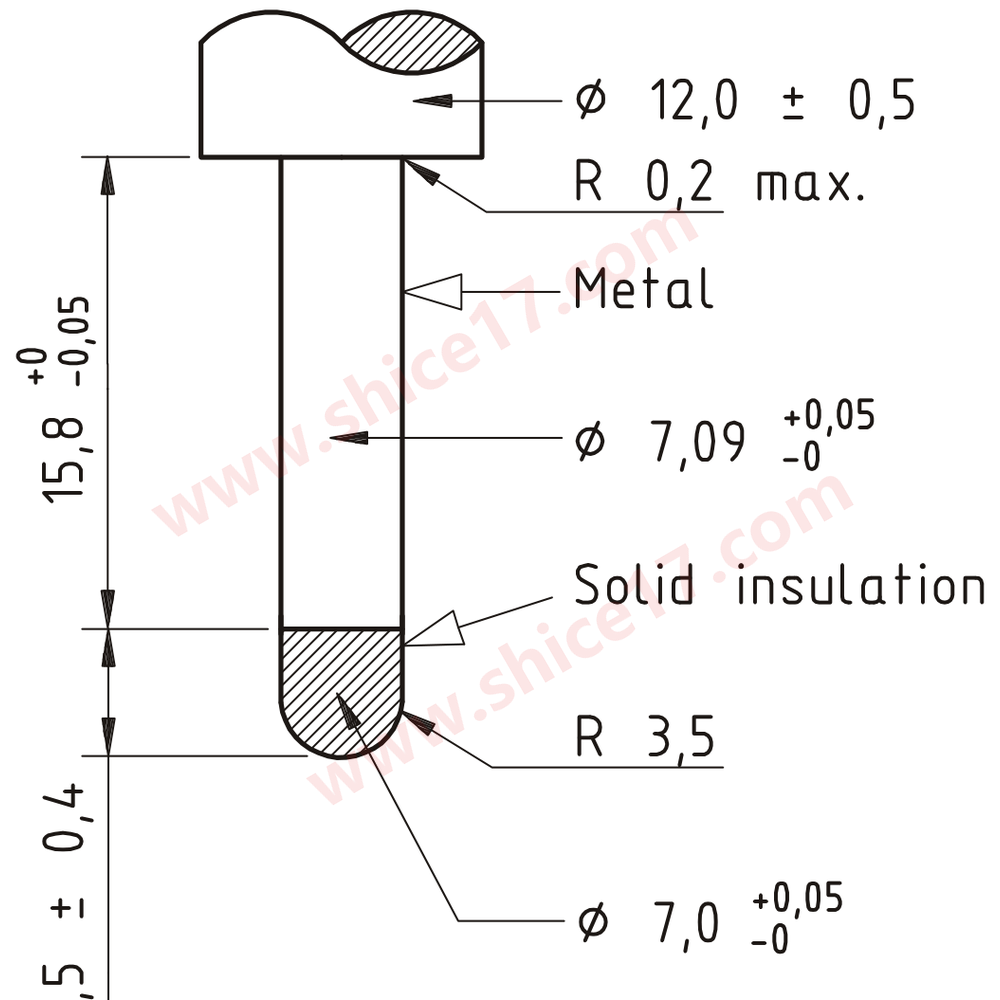

结构：Ø12.0 ± 0.5 mm 止挡头、Ø7.09 mm（+0.05 / 0）测量销，金属段长 15.8 mm（+0 / −0.05），比附录B 长 2.6 mm；销端同为实心绝缘 R3.5 圆头（起导向作用），端部直径 Ø7.0 mm（+0.05 / 0）。

试验方法：把量规尽可能深地插入插座导向孔，附录A 所述指示灯（12 V～24 V）应点亮，即在此深度之前插销已与载流插套形成接触，插座满足最小接触深度要求。

结构特点：

Ø12.0 ± 0.5 mm 止挡头，金属段长 15.8 mm（+0 / −0.05）
测量销 Ø7.09 mm（+0.05 / 0），端部 Ø7.0 mm（+0.05 / 0），绝缘圆头 R3.5
与附录B 无接触量规组成”应亮 / 不得亮”的一对判定
尾部接测试引线，配合 12 V～24 V 指示灯回路判定

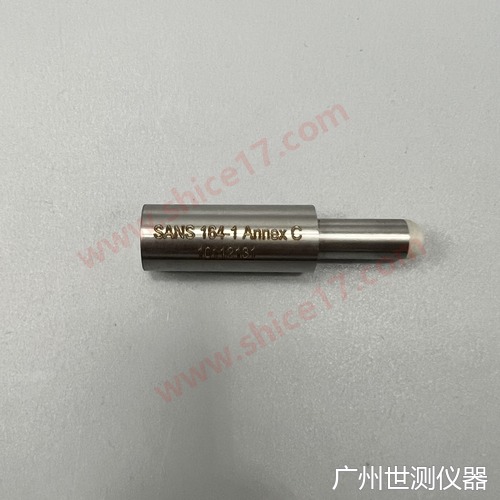

本体刻字：SANS 164-1 Annex C 及产品编号

主要参数

产品编号	SC-S164C-15A
适用标准	SANS 164-1:2019 附录C（规范性）
量规类型	接触量规（contact gauge）
止挡头直径	Ø12.0 ± 0.5 mm
测量销直径	Ø7.09 mm（+0.05 / 0）
金属段长度	15.8 mm（+0 / −0.05）
端部	Ø7.0 mm（+0.05 / 0），实心绝缘圆头 R3.5
判定	插入到底时指示灯应点亮
材质	不锈钢销体，绝缘端为工程塑料/陶瓷
本体刻字	SANS 164-1 Annex C 及产品编号
