SANS 164-1附录A 15A插座载流套管深度规（Ø7.1销 金属段11.2）南非插座量规 SC-S164A-15A

产品概述

SANS 164-1:2019 附录A（规范性）规定的插座载流套管深度规，型号 SC-S164A-15A。用于检验南非（SANS 164-1 / BS 546 体系）15 A 插座从插合面到载流插套（contact tube）的距离是否符合标准——这个距离不足意味着插头插销在完全插合前就已触及带电件，防触电保护不成立。

结构与尺寸：量规由 Ø12.0 ± 0.5 mm 的止挡头与 Ø7.1 mm（+0 / −0.05）的测量销组成，测量销金属段长 11.2 mm（+0 / −0.05），销端尖角 R ≤ 0.2 mm。止挡头贴住插合面时，销端所处的位置即为标准允许的最小深度。

试验方法：拆下插座保护门，把量规尽可能深地插入插座导向孔，使 Ø12 止挡头贴住插合面；沿导向孔周边移动量规，量规不得与插座载流插套发生接触。接触判定用接在量规与相应插套之间的指示灯，回路电压 12 V～24 V（交流或直流）。

结构特点：

• 不锈钢整体加工，止挡头与测量销一体，测量面 Ra ≤ 0.4 μm
• 测量销 Ø7.1 mm（+0 / −0.05），金属段长 11.2 mm（+0 / −0.05），销端尖角 R ≤ 0.2
• 止挡头 Ø12.0 ± 0.5 mm，端面带滚花或铣扁便于旋转与夹持
• 尾部可接红色测试引线，与指示灯回路配合做接触判定

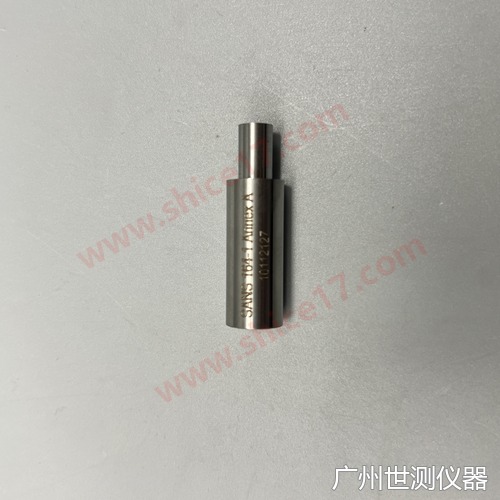

• 本体刻字：SANS 164-1 Annex A 及产品编号（实物刻字 10112127）

主要参数

产品编号	SC-S164A-15A
适用标准	SANS 164-1:2019 附录A（规范性）
适用插座	南非 15 A 三极插座
止挡头直径	Ø12.0 ± 0.5 mm
测量销直径	Ø7.1 mm（+0 / −0.05）
金属段长度	11.2 mm（+0 / −0.05）
销端尖角	R ≤ 0.2 mm（sharp corners）
指示回路	12 V～24 V 交/直流，量规与相应插套之间接指示灯
材质	不锈钢，硬质耐腐蚀
本体刻字	SANS 164-1 Annex A 及产品编号

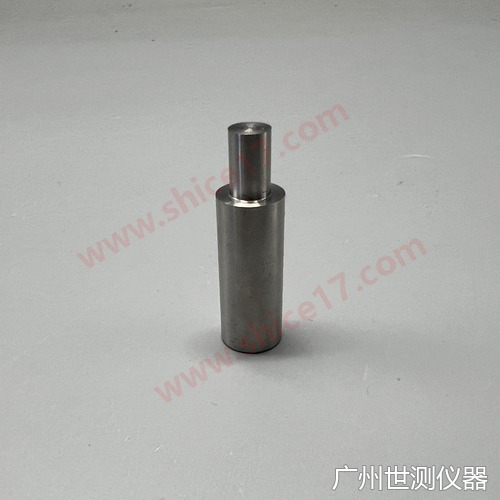

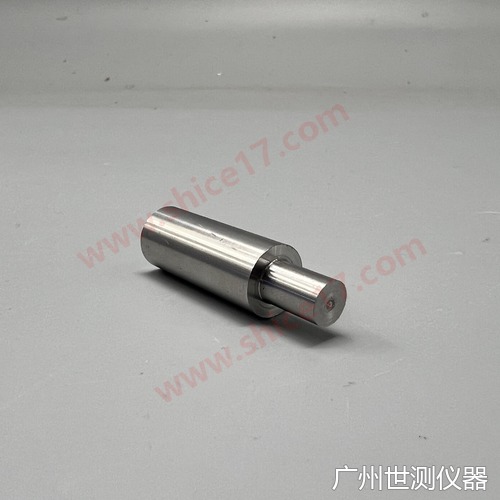

产品实物图片

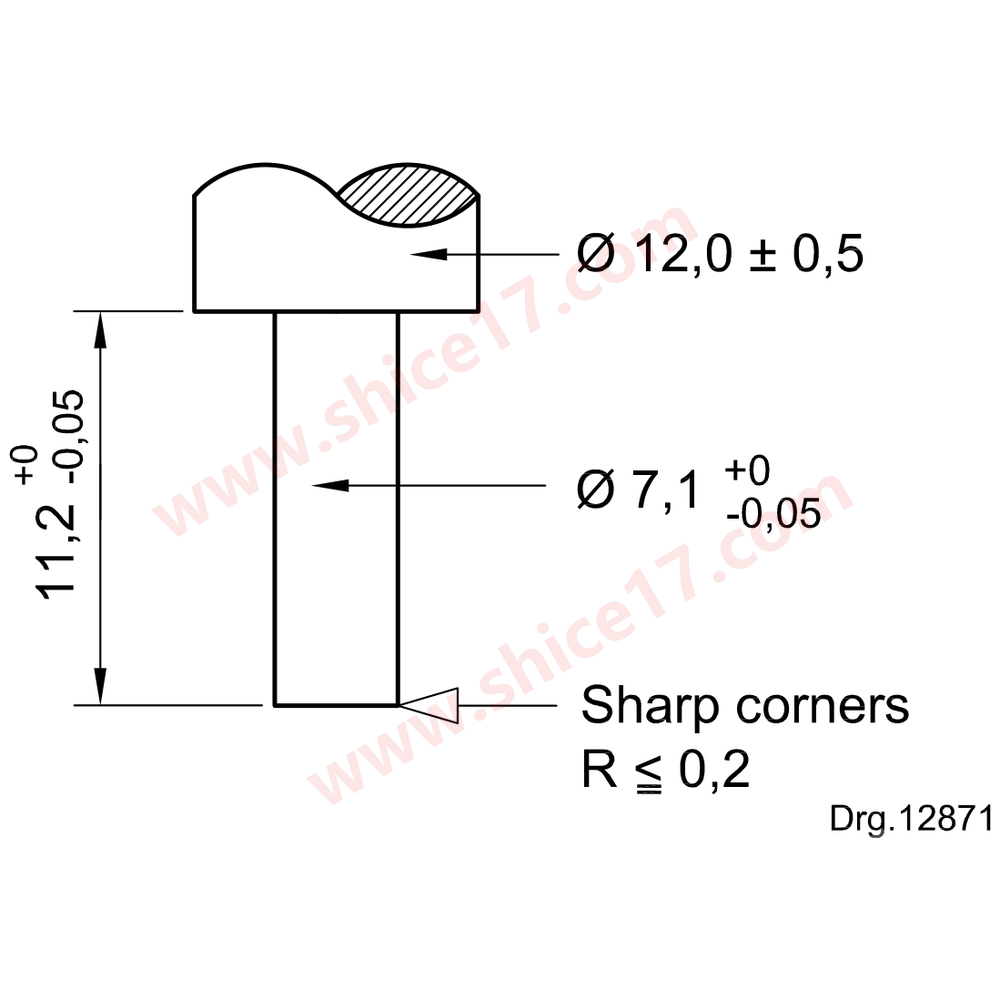

标准图纸
