BS546英标插头插座量规

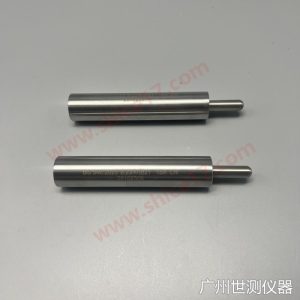

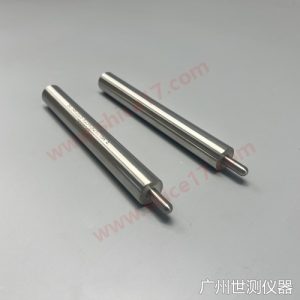

BS 546:2025 Figure 21 插套拔出力规（接触有效性），15A 载流极，型号 SC-B5F21-15A-CC。销端 ØA 7.0 mm、C 18.6 mm、本体 ØD 19.1 mm、端部倒圆 E 4.0 mm，量规总重 W 340 g。与 15A 接地极量规配套供货。

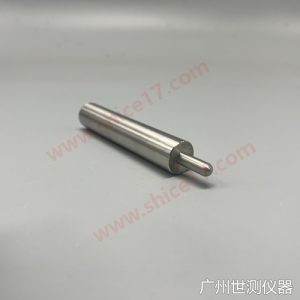

BS 546:2025 Figure 21 插套拔出力规（接触有效性），5A 接地极，型号 SC-B5F21-5A-EC。销端 ØA 7.0 mm、C 20.6 mm、本体 ØD 19.1 mm、端部倒圆 E 4.0 mm，量规总重 W 227 g。用于检验南非插座接地插套对地极插销的夹持力。

BS 546:2025 表16、表17、表18 插座开关与插头无干涉量规，15A，一套 2 件（R29.48 配带开关插座、R32.28 配不带开关插座），型号 SC-B5T18-15A。检验插座插合面凸起与开关操动件是否侵入插合圆。

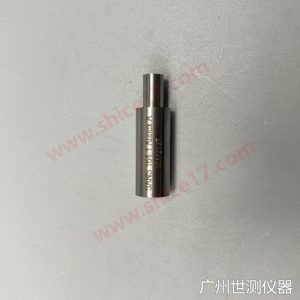

SANS 164-1:2019 附录A（规范性）插座载流套管深度规，15A，型号 SC-S164A-15A。Ø12.0 止挡头 + Ø7.1 测量销，金属段长 11.2 mm，销端尖角 R ≤ 0.2。检验插合面到载流插套的距离。

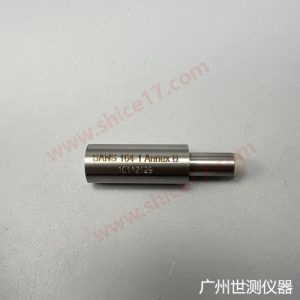

SANS 164-1:2019 附录B（规范性）无接触量规（no contact gauge），15A，型号 SC-S164B-15A。金属段长 13.2 mm、销端为实心绝缘，插入到底时指示灯不得点亮。与附录C 接触量规配套限定初次接触位置。
