BS546表16/17/18 15A插座开关与插头无干涉量规（R29.48+R32.28一套2件）南非插座量规 SC-B5T18-15A

产品概述

BS 546:2025 表16、表17、表18 插座开关与插头无干涉量规，15 A 规格，一套 2 件，型号 SC-B5T18-15A。用于检验南非（BS 546）15 A 插座的两项”无干涉”要求：插座插合面上不得有妨碍插头完全插入的凸起；开关操动件在其任何可能位置均不得进入表18 规定的插合圆半径范围。

适用标准：BS 546:2025 表16、表17（插合面平整度与凸起限制）与表18（插合圆半径）。表18 规定 15 A 插座的插合圆半径：带开关插座 29.46 mm，不带开关插座 32.26 mm。量规按该半径做成带三个插销过孔的圆盘，本批两件实物钢印为 R29.48 与 R32.28。

试验方法：把对应半径的圆盘量规三个过孔对正插座插套、贴平放在插合面上，绕插座中心缓慢转动一周。盘面覆盖范围内不得有任何凸起顶住量规——即开关操动件、装饰面板、紧固螺钉等都不得侵入插合圆；带开关插座用 R29.48 盘（同时把开关拨到各可能位置复检），不带开关插座用 R32.28 盘。

结构特点：

• 一套 2 件：R29.48（配带开关插座）＋ R32.28（配不带开关插座）
• 两个圆盘各开三个插销过孔，孔径与孔位按 15 A 插头插销布置加工
• 圆盘外缘为精车圆弧，半径公差按表18 控制，边缘倒钝不刮手
• 盘面刻字：BS 546:2025 表18 15A + 半径值（R29.48 / R32.28）+ 编号
• 出货随附实测半径数据与校准证书

主要参数

产品编号	SC-B5T18-15A
适用标准	BS 546:2025 表16、表17、表18
额定电流	15 A
一套件数	2 件
盘 1 半径	R29.48 mm（配带开关插座；表18 规定 29.46 mm）
盘 2 半径	R32.28 mm（配不带开关插座；表18 规定 32.26 mm）
插销过孔	3 孔，按 15 A 插头插销位置（接地销 + 2 载流销）
材质	不锈钢，精车后淬火，HRC 50 以上
盘面刻字	BS 546:2025 表18 15A + 半径值 + 编号

BS 546:2025 表18 插合圆半径（15 A）

插座型式	插合圆半径	对应量规	检验内容
15 A 带开关插座	29.46 mm	R29.48 圆盘	开关操动件在各可能位置均不得进入插合圆
15 A 不带开关插座	32.26 mm	R32.28 圆盘	插合面上不得有妨碍插头完全插入的凸起

注：本批量规固化为 R29.48 / R32.28 两种规格（与表18 规定值一致，钢印即为半径值），一片对应一种插座型式，两片成套供货。

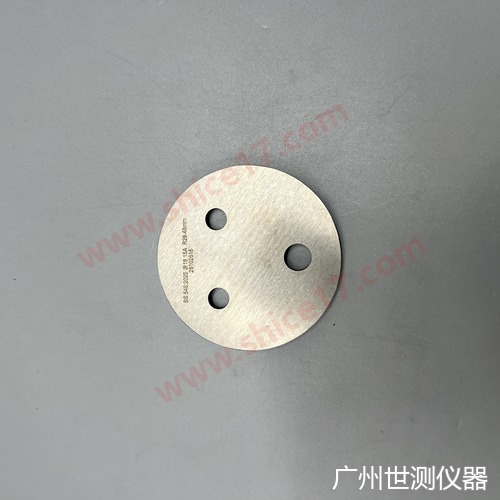

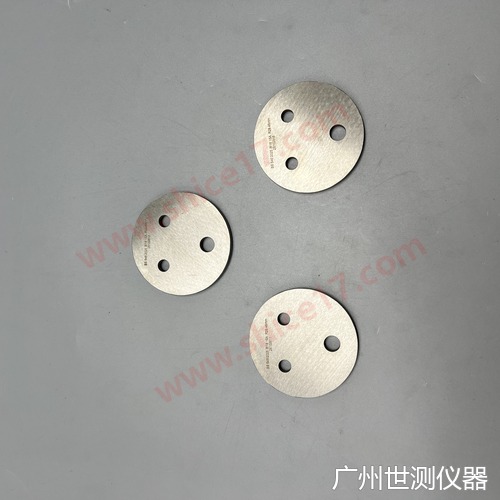

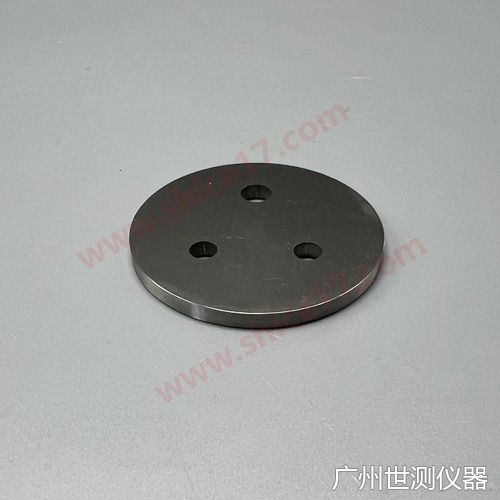

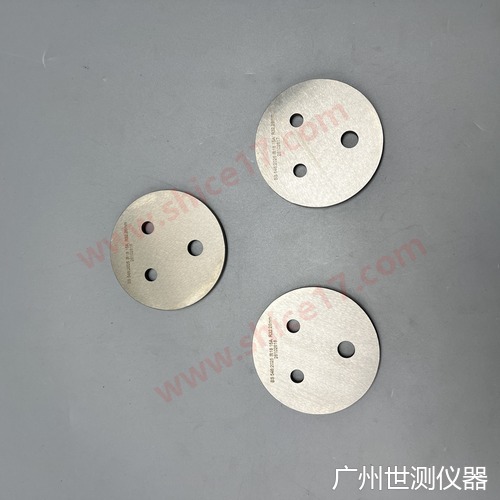

产品实物图片

标准图纸

本批源资料未提供表18 的图纸（表18 为尺寸表，量规半径直接按表18 规定值制造，两件实物钢印 R29.48 / R32.28 即为出厂半径值），故本页不附标准图纸，随货提供实测半径数据。
