BS546图22 15A插座耐横向应力规（Ø50本体 三销25.55×25.73）南非插座量规 SC-B5F22-15A

产品概述

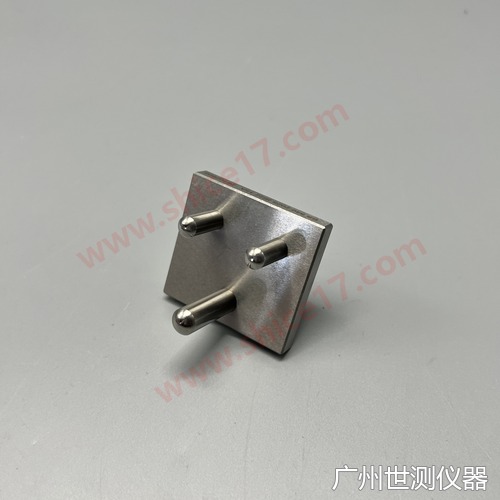

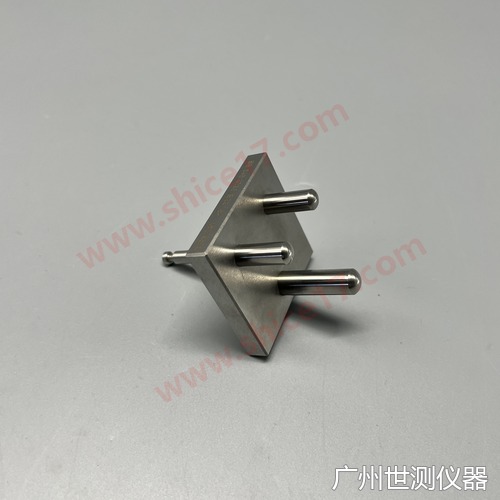

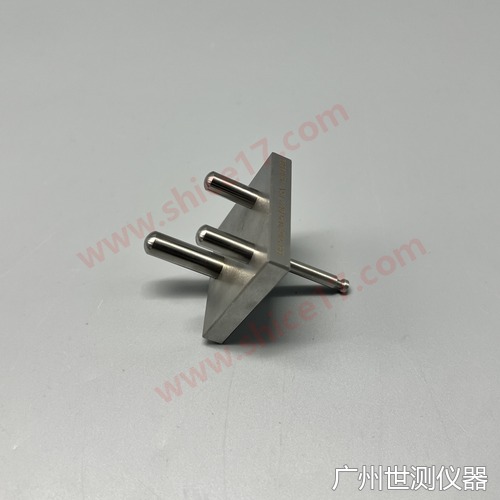

BS 546:2025 图22 插座耐横向应力规（gauge for verifying resistance to lateral stress），15 A 规格，型号 SC-B5F22-15A。用于检验南非（BS 546）15 A 插座在插头插入状态下承受横向（侧向）应力后，插套、插座本体及其固定结构是否出现影响正常使用的变形、位移或开裂。

适用标准：BS 546:2025 图22。量规按 15 A 插头的插销布置做成”模拟插头”：Ø50 mm 的圆盘本体、厚 9.06 mm，正面布置三根销（接地销 Ø8.66 mm、载流销 Ø7.01 mm），销中心距 25.55 mm × 25.73 mm，销长 29.0 mm；本体背面带 Ø5 / Ø4 加载杆，用于施加垂直于插合面方向的力。

试验方法：把量规完全插入被测插座，通过尾部加载杆按标准条款规定的力值、方向与保持时间施加横向力；试验后检查插套有无位移、插座本体与安装面有无裂纹或永久变形，并用通规复检插合功能是否正常。

结构特点：

• Ø50 mm 圆盘本体，淬火精磨，本体厚度 9.06 ± 0.01 mm
• 三销按图22 加工：接地销 Ø8.66（+0.02/−0.02）、载流销 Ø7.01（+0.02/−0.02），销长 29.0 ± 0.1 mm
• 销中心距 25.55 ± 0.03 / 25.73 ± 0.03 mm，三坐标复检
• 尾部 Ø5 ± 0.1 加载杆，Ø4 段长 42.0 ± 0.5 mm，便于装夹测力计或砝码
• 出货随附实测尺寸数据与校准证书

主要参数

产品编号	SC-B5F22-15A
适用标准	BS 546:2025 图22
额定电流 / 极数	15 A / 3 极（2P+E）
本体外径 / 厚度	Ø50 mm / 9.06 ± 0.01 mm
接地销直径	Ø8.66 mm（+0.02 / −0.02）
载流销直径	Ø7.01 mm（+0.02 / −0.02）
销长	29.0 ± 0.1 mm
销中心距	25.55 ± 0.03 mm × 25.73 ± 0.03 mm
加载杆	Ø5 ± 0.1 mm，Ø4 段长 42.0 ± 0.5 mm，Ø2 × 0.5 定位孔
材质	不锈钢，淬火精磨，HRC 58 以上

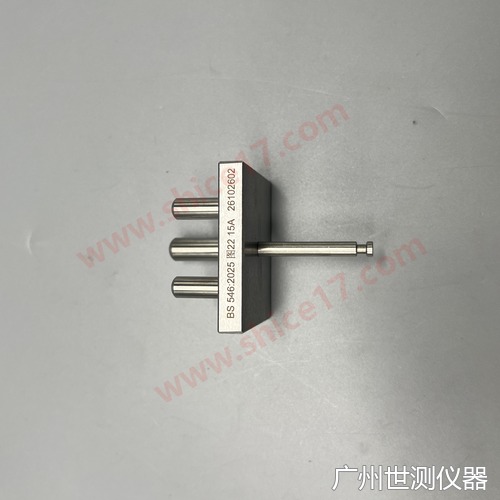

本体刻字	BS 546:2025 图22 及产品编号

产品实物图片

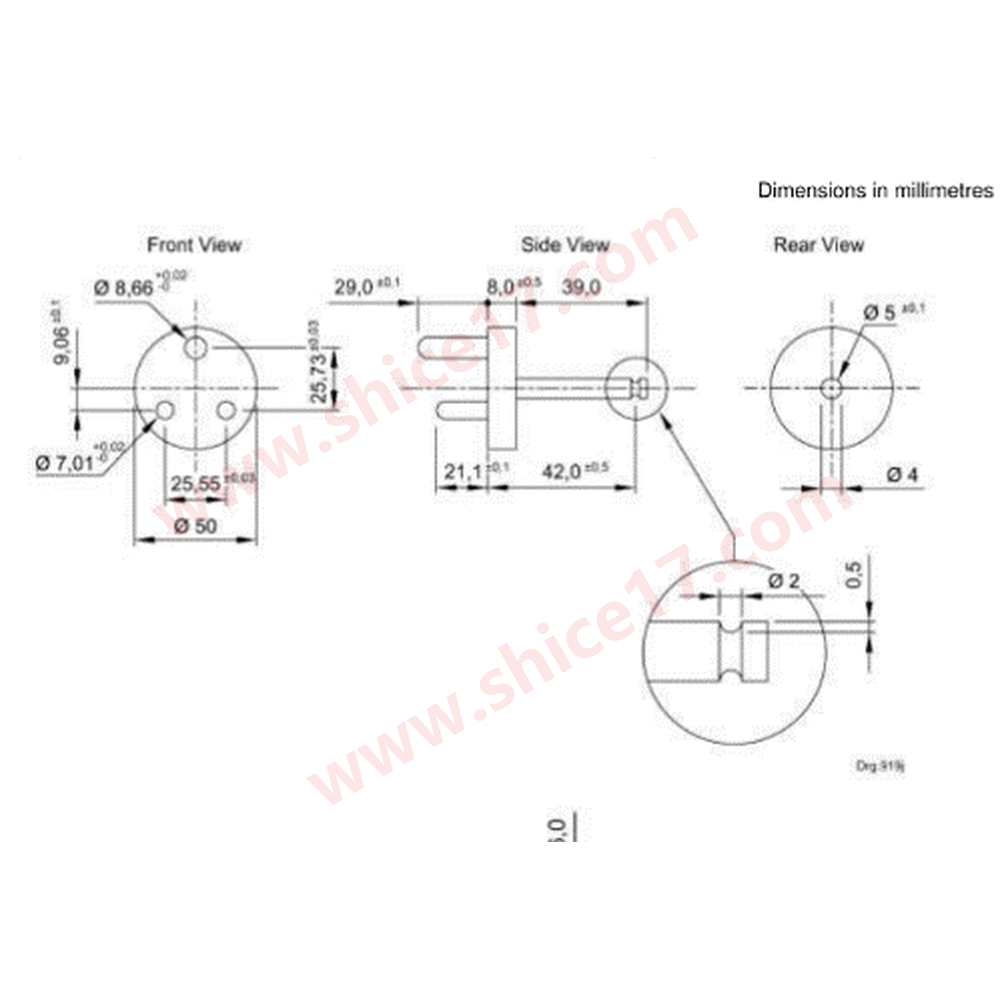

标准图纸
