SANS 164-1附录B 15A插座不可接触量规（金属段13.2 指示灯不得亮）南非插座量规 SC-S164B-15A

SANS 164-1:2019 附录B（规范性）无接触量规（no contact gauge），15A，型号 SC-S164B-15A。金属段长 13.2 mm、销端为实心绝缘，插入到底时指示灯不得点亮。与附录C 接触量规配套限定初次接触位置。

——报价 / 领取资料，联系我们——

微信：15989266991
QQ：8933882
邮箱：sales@shice17.com

产品概述

SANS 164-1:2019 附录B（规范性）规定的”无接触量规”（no contact gauge），型号 SC-S164B-15A。它检验的是插座从插合面到插头插销与载流触点初次接触位置的距离是否足够：如果插座在这个深度上就已经让插销碰到带电件，防触电保护就不合格。

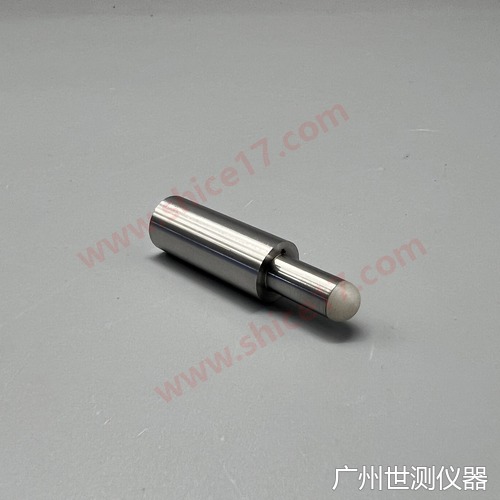

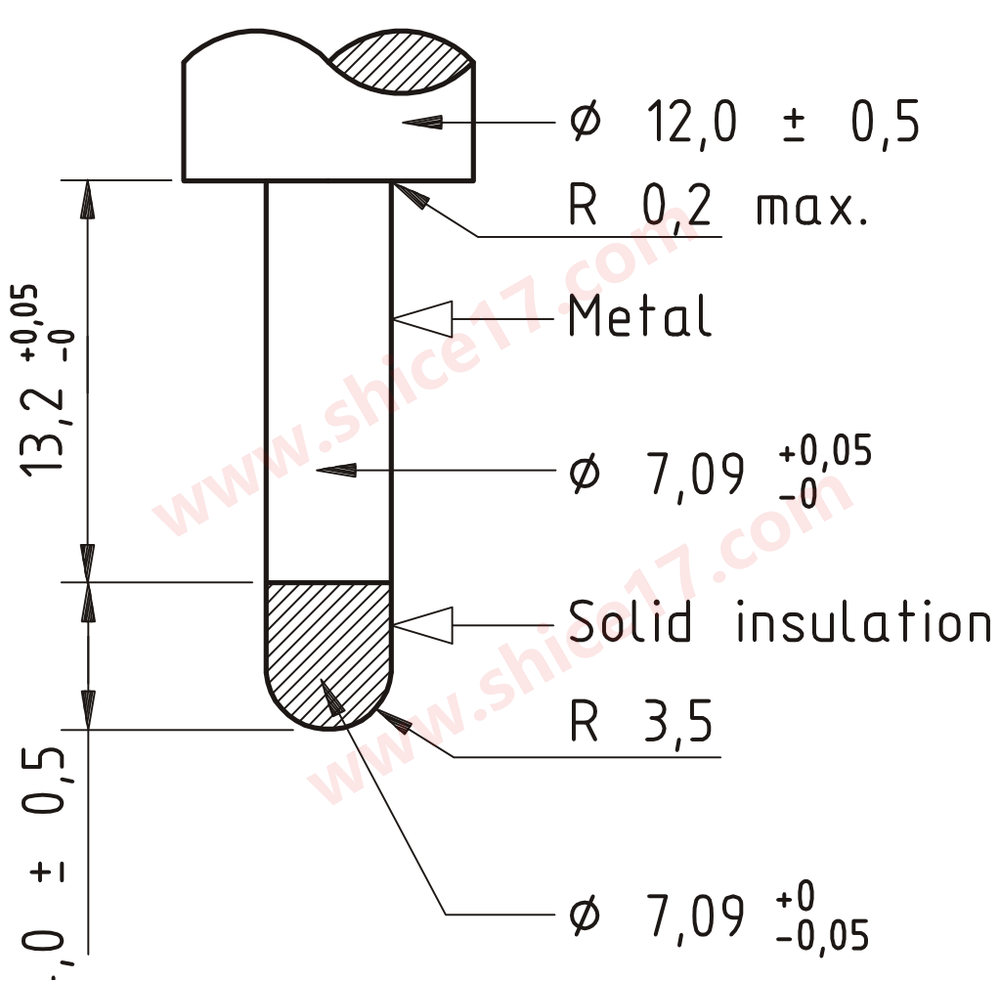

结构：与附录A 同一型式（Ø12.0 ± 0.5 mm 止挡头、Ø7.09 mm 测量销），差别在于金属段长度取 13.2 mm（+0.05 / 0），销端做成实心绝缘（solid insulation）R3.5 mm 的圆头——绝缘端用于插入时导向，同时保证在到达”初次接触”位置之前不会与插套形成导电通路。

试验方法：把量规尽可能深地插入插座导向孔（不用拆保护门），附录A 所述指示灯（接在量规与插套之间，12 V～24 V）不得点亮。与附录C 接触量规配合，两者给出插座初次接触位置的上下限。

结构特点：

Ø12.0 ± 0.5 mm 止挡头，金属段长 13.2 mm（+0.05 / 0）

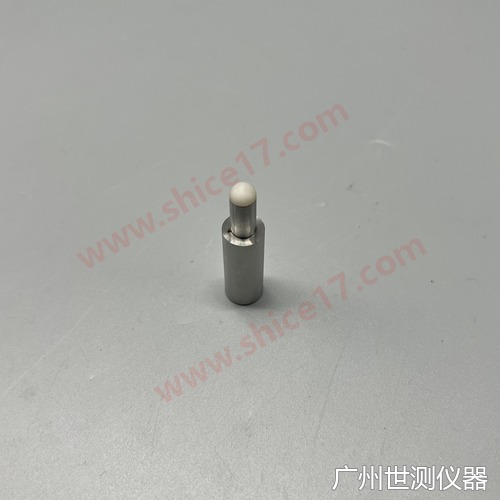

销端为实心绝缘圆头 R3.5 mm，插入时起导向作用并隔断导电通路
测量销 Ø7.09 mm（+0.05 / 0），与附录A/C 同径，便于三种量规互换比对
尾部接测试引线，配合 12 V～24 V 指示灯回路判定

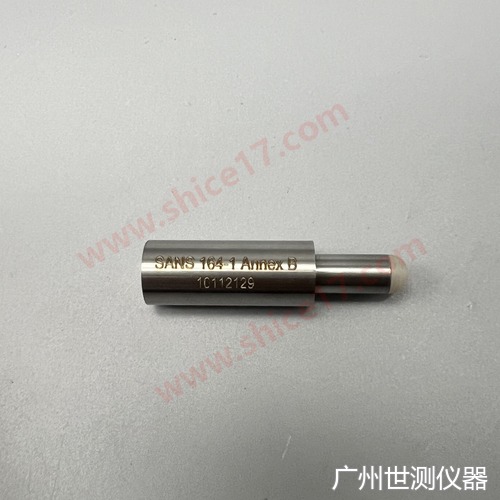

本体刻字：SANS 164-1 Annex B 及产品编号（实物刻字 1C112129）

主要参数

产品编号	SC-S164B-15A
适用标准	SANS 164-1:2019 附录B（规范性）
量规类型	无接触量规（no contact gauge）
止挡头直径	Ø12.0 ± 0.5 mm
测量销直径	Ø7.09 mm（+0.05 / 0）
金属段长度	13.2 mm（+0.05 / 0）
销端	实心绝缘，圆头 R3.5 mm
判定	插入到底时指示灯不得点亮
材质	不锈钢销体，绝缘端为工程塑料/陶瓷
本体刻字	SANS 164-1 Annex B 及产品编号
