BS546表21和图19 15A插座最小通规（U=17.53 X=18.16 C=8.74）南非插座量规 SC-B5F19-15A
BS 546:2025 表21和图19 插座最小通规（minimum GO gauge for socket-outlet），15A 三极，型号 SC-B5F19-15A。U 17.53 / X 18.16 / O 13.45 mm，接地销 ØC 8.74 mm、载流销 ØD 7.09 mm。用于检验 15A 插座对最小尺寸插头的插合能力。
——报价 / 领取资料，联系我们——
- 微信：15989266991
- QQ：8933882
- 邮箱：sales@shice17.com
产品概述
BS 546:2025 表21和图19 插座最小通规（minimum GO gauge for socket-outlet），15 A 三极规格，型号 SC-B5F19-15A。与最大通规配套使用：最大通规检验插座能否接受最大尺寸插头，最小通规检验插座在插头插销处于最小极限尺寸、插座插套位置存在制造偏差时，是否仍能正常插合并保证接触——两者都通过，插座的插合空间才算合格。
适用标准：BS 546:2025《Plugs and socket-outlets for domestic and similar general use》。表21 按 2 A / 5 A / 15 A / 30 A 分档规定 U、X、C、D、E、F、O、S、T 各尺寸，其中 O =（X + C）/2，图19 规定量规型式。本规格取表21 的 15 A 行。
试验方法：将量规三根销对正插座插套插入，量规应能完全插合到底、无卡滞。由于最小通规的定位尺寸 U、X 比最大通规的 V、Y 小，它能暴露插套间距过小、插套过深或导向孔偏位等缺陷。
结构特点：
- 不锈钢本体，淬火后精磨，硬度 HRC 58 以上
- 三销按表21 的 15 A 行加工：接地销 ØC 8.74 mm、载流销 ØD 7.09 mm，销端倒圆为球面的一部分
- 定位尺寸取 U 17.53 / X 18.16 mm，O =（X + C）/2 = 13.45 mm

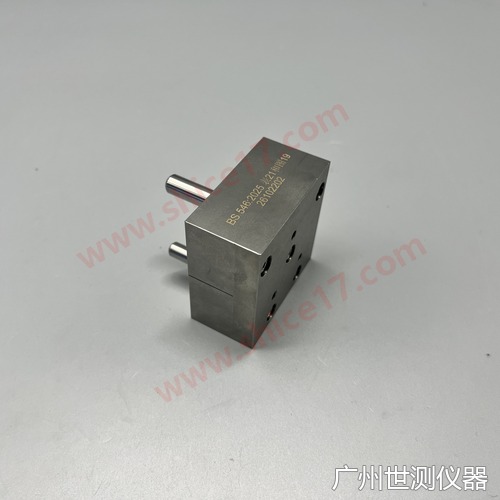

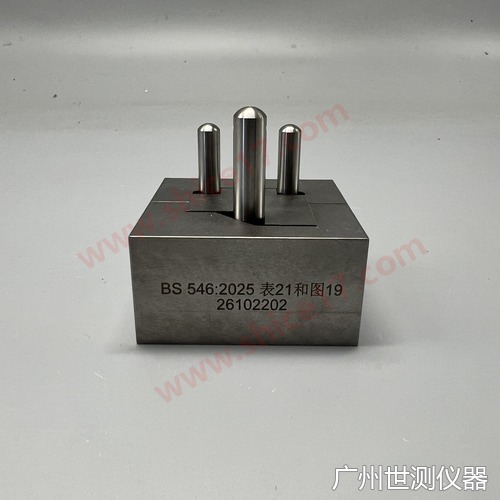

- 本体刻字：BS 546:2025 表21和图19 及产品编号（实物刻字 26102202）
- 出货随附实测尺寸数据与校准证书
主要参数
| 产品编号 | SC-B5F19-15A |
| 适用标准 | BS 546:2025 表21、图19 |
| 额定电流 / 极数 | 15 A / 3 极（2P+E） |
| U | 17.53 mm（+0.00 / −0.01） |
| X | 18.16 mm（+0.00 / −0.01） |
| C（接地销径） | 8.74 mm（+0.00 / −0.01） |
| D（载流销径） | 7.09 mm（+0.00 / −0.01） |
| E（销长） | 21.67 mm（+0.00 / −0.01） |
| F | 29.62 mm（+0.00 / −0.01） |
| O =（X+C）/2 | 13.45 mm（+0.00 / −0.01） |
| S | 2.36 mm（+0.25 / −0.00） |
| T | 1.98 mm（+0.25 / −0.00） |
| 材质 | 不锈钢，淬火精磨，HRC 58 以上 |
| 本体刻字 | BS 546:2025 表21和图19 及产品编号 |
BS 546:2025 表21 最小通规尺寸（15 A 行高亮）
| 额定电流 A | U (mm) | X (mm) | C (mm) | D (mm) | E (mm) | F (mm) | O = (X+C)/2 (mm) | S (mm) | T (mm) |
| 2 | 8.04 | 10.74 | 5.11 | 3.58 | 13.74 | 16.92 | 7.93 | 1.57 | 1.17 |
| 5 | 13.83 | 13.79 | 7.09 | 5.11 | 16.92 | 21.67 | 10.44 | 1.98 | 1.57 |
| 15 | 17.53 | 18.16 | 8.74 | 7.09 | 21.67 | 29.62 | 13.45 | 2.36 | 1.98 |
| 30 | 26.34 | 28.40 | 9.55 | 7.95 | 29.62 | 37.54 | 18.97 | 2.77 | 2.36 |
| 公差 | +0.00/−0.01 | +0.00/−0.01 | +0.00/−0.01 | +0.00/−0.01 | +0.00/−0.01 | +0.00/−0.01 | +0.00/−0.01 | +0.25/−0.00 | +0.25/−0.00 |
注：量规销端的倒圆部分应为球面的一部分（表21 表注）。

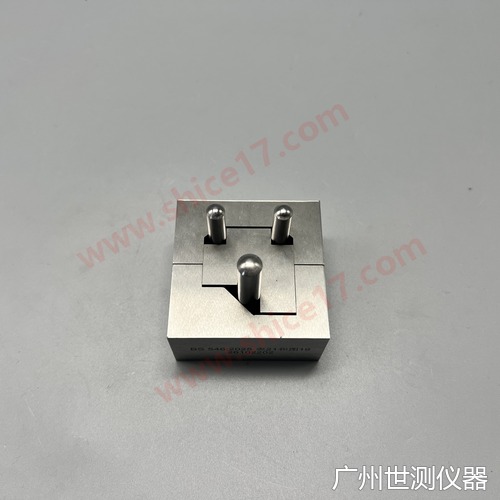

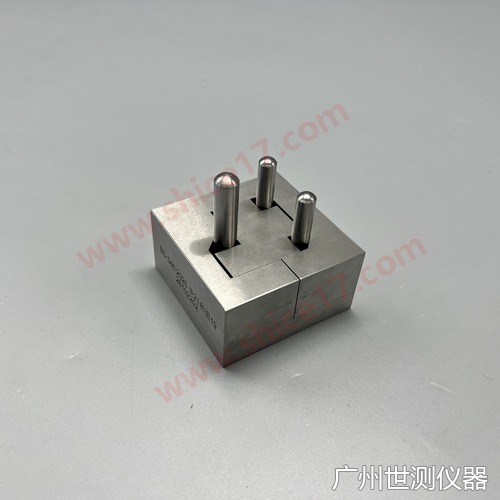

产品实物图片

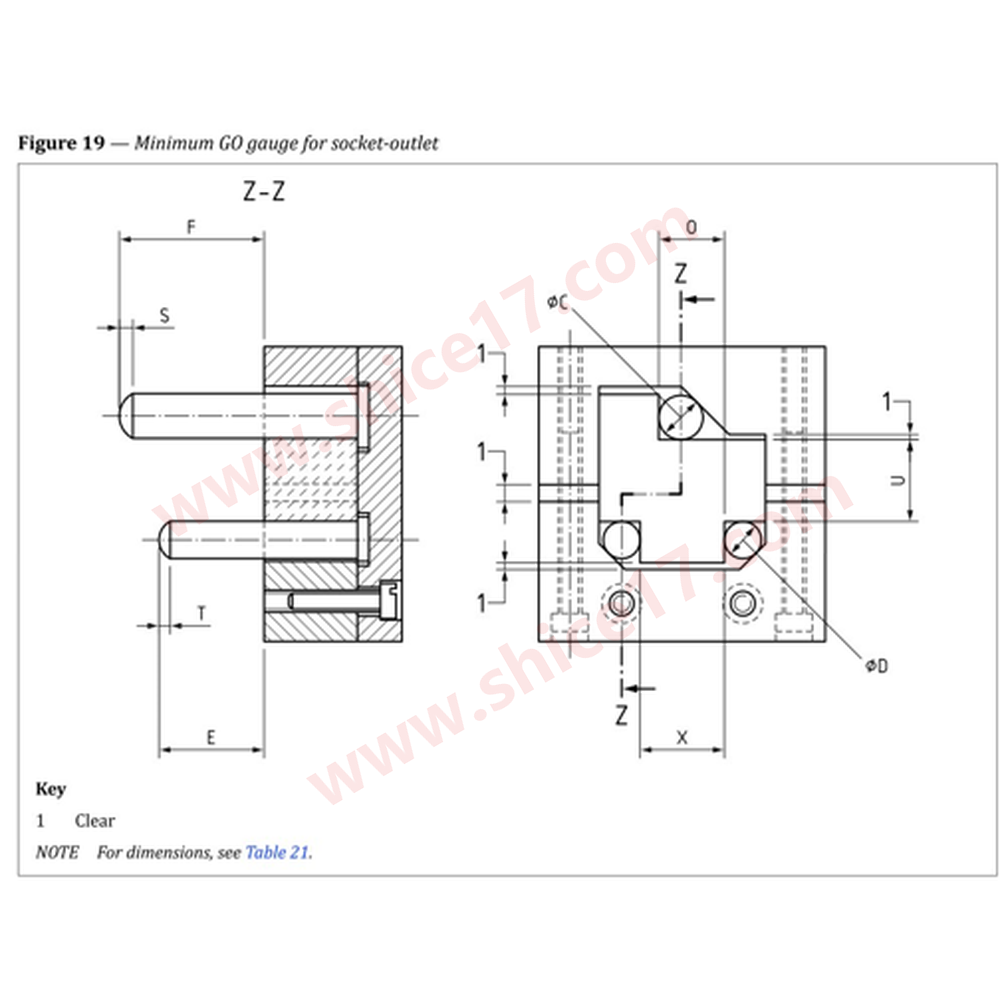

标准图纸
