产品概述

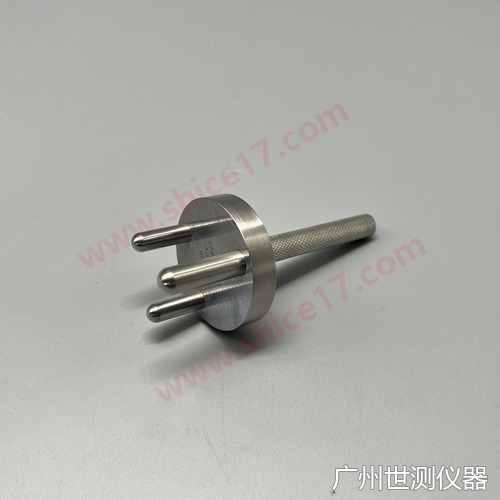

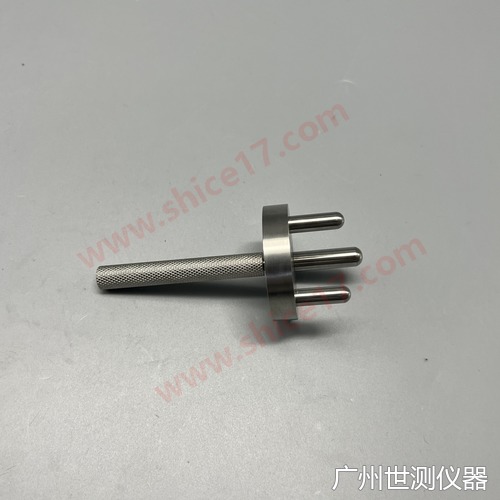

SANS 164-1:2019 附录D（规范性）规定的防单极插入量规 D1、D2，一套 2 件，型号 SC-S164D-15A。用于验证南非（SANS 164-1 / BS 546 体系）15 A 插座在任一载流插销外露的情况下，插头插销与插座的载流触点之间不可能形成导电连接——即防止”单极插入”触电。

两件量规的分工：D1 用于尝试”接地销 + 中性销”以及”接地销 + 带电销”两种组合同时插入；D2 用于在接地销外露的情况下，尝试带电销与中性销同时插入。两件量规的销径与销位不同（D1 销间距 29.20 mm，D2 销间距 25.40 mm），分别对应两种错误插入方式。

试验方法：把量规按上述组合插入插座，不得完全插合到底；同时 D1/D2 与插座两个载流插套之间的指示灯均不得点亮。施加的力在垂直于量规的方向上不得超过 20 N。试验在保护门功能正常的插座上进行。

结构特点：

一套 2 件：D1（接地 + 单载流销组合）与 D2（接地销外露时双载流销组合）

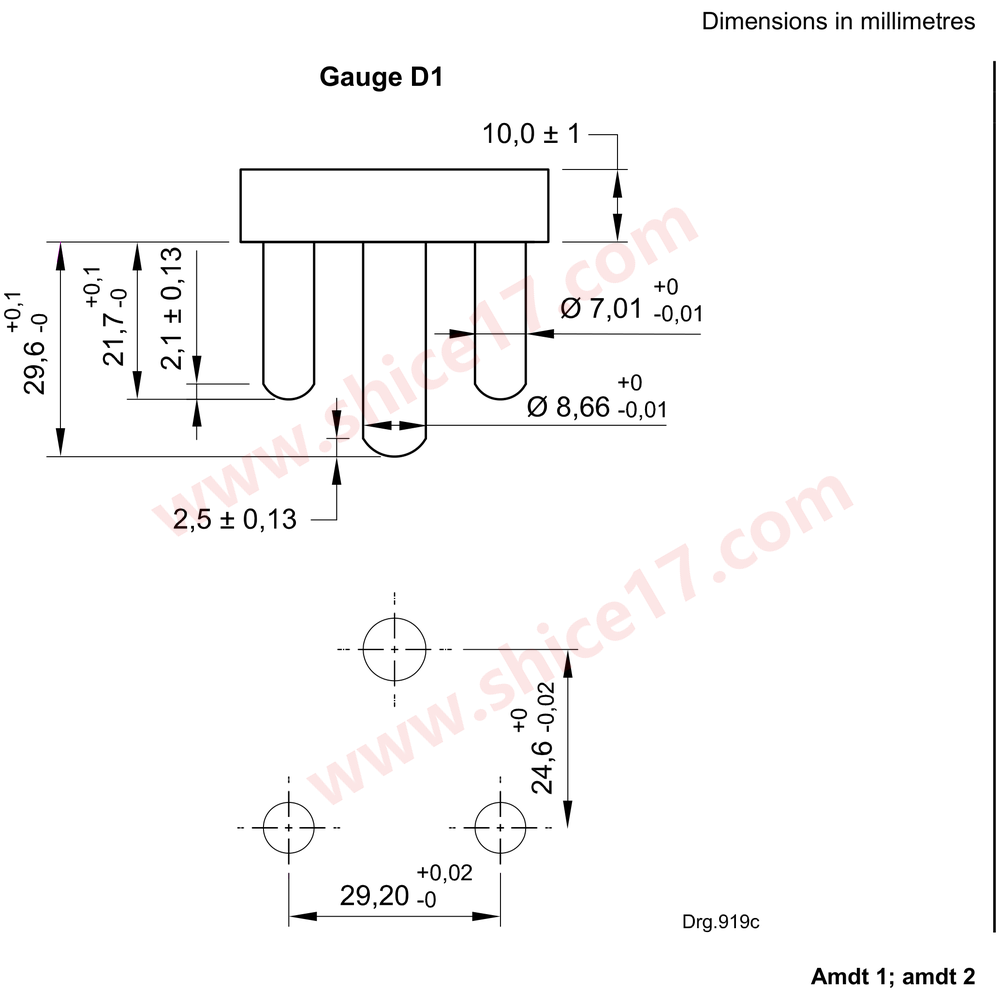

D1：销间距 29.20 mm（+0.02 / 0），销长 21.7 mm（+0.1 / 0），本体高 29.6 mm（+0.1 / 0）

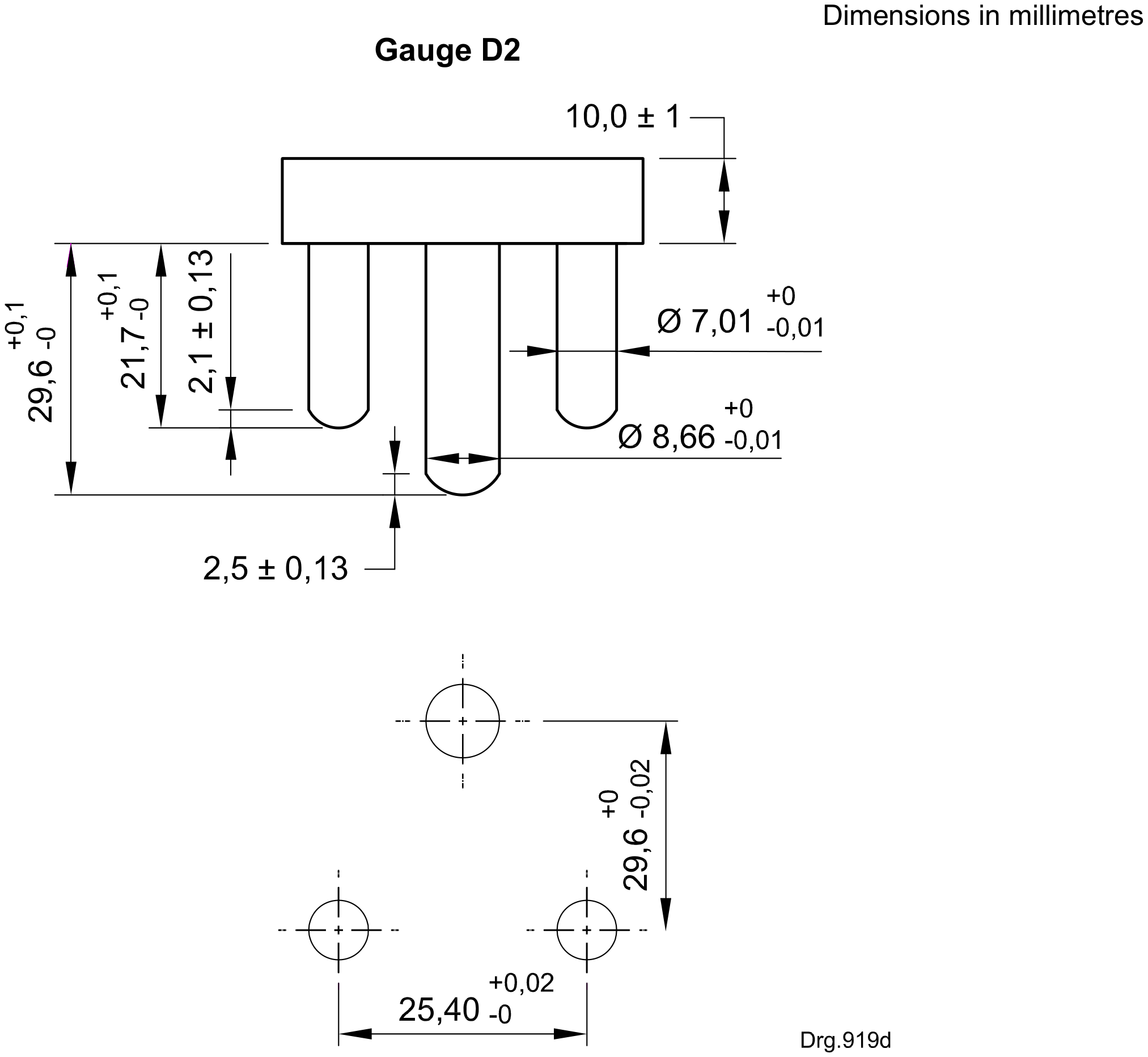

D2：销间距 25.40 mm（+0.02 / 0），销长 21.7 mm（+0.1 / 0），本体高 29.6 mm（+0.1 / 0）
销径接地销 Ø8.66（+0 / −0.01）、载流销 Ø7.01（+0 / −0.01）

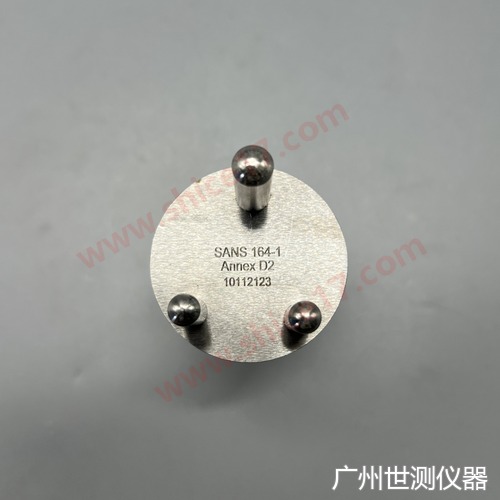

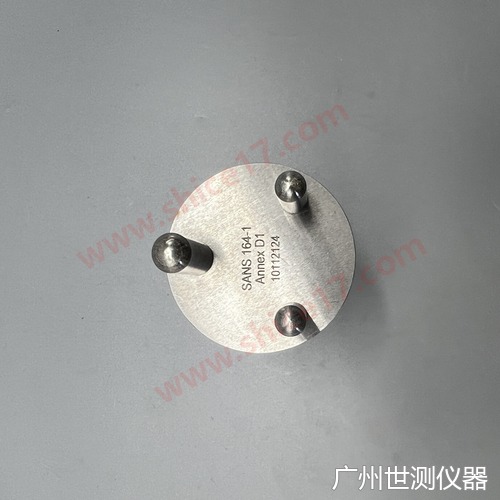

本体刻字：SANS 164-1 Annex D D1（或 D2）及产品编号

主要参数

产品编号	SC-S164D-15A
适用标准	SANS 164-1:2019 附录D（规范性）
一套件数	2 件（D1 + D2）
D1 销间距	29.20 mm（+0.02 / 0）
D1 接地销长 / 载流销长	29.6 mm（+0.1 / 0）/ 21.7 mm（+0.1 / 0）
D1 销端台阶	21 ± 0.13 mm / 2.5 ± 0.13 mm，本体厚 10.0 ± 1 mm
D2 销间距	25.40 mm（+0.02 / 0）
D2 接地销长 / 载流销长	29.6 mm（+0.1 / 0）/ 21.7 mm（+0.1 / 0）
D2 销端台阶	21 mm / 2.1 ± 0.13 mm，本体厚 10.0 ± 1 mm
销径	接地销 Ø8.66（+0 / −0.01）、载流销 Ø7.01（+0 / −0.01）
施加力	≤ 20 N（垂直于量规方向）
材质	不锈钢，硬质耐腐蚀
本体刻字	SANS 164-1 Annex D D1 / D2 及产品编号

SANS 164-1 附录D D1 / D2 主要尺寸对照

项目	Gauge D1	Gauge D2
销间距	29.20 mm（+0.02 / 0）	25.40 mm（+0.02 / 0）
接地销长	29.6 mm（+0.1 / 0）	29.6 mm（+0.1 / 0）
载流销长	21.7 mm（+0.1 / 0）	21.7 mm（+0.1 / 0）
销端台阶	21 ± 0.13 / 2.5 ± 0.13 mm	21 / 2.1 ± 0.13 mm
装入方式	接地销 + 中性销，或接地销 + 带电销	带电销 + 中性销（接地销外露）
判定	不得完全插合，指示灯不得亮	不得完全插合，指示灯不得亮
