NF C61-314 C3A 6A插座接触面到铜夹紧件距离测试量规4.75mm法式插头插座量规

NF C61-314 C3A 6A插座接触面到铜夹紧件距离测试量规4.75mm法式插头插座量规

——报价 / 领取资料，联系我们——

  • 复选标记 微信：15989266991
  • 复选标记 QQ：8933882
  • 复选标记 邮箱：sales@shice17.com
分类： , 标签：

产品概述

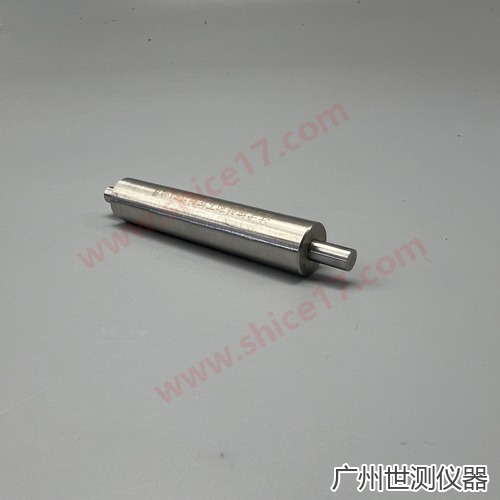

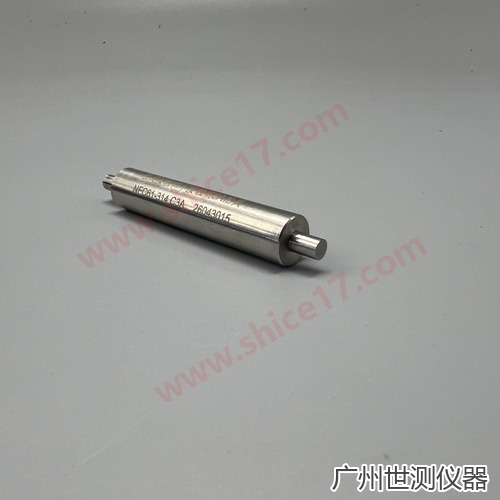

SC-NFC3A  4.75mm 插座接触面到铜夹紧件距离测试量规

NF C61-314 C3A 6A插座接触面到铜夹紧件距离测试量规4.75mm法式插头插座量规
NF C61-314 C3A 6A插座接触面到铜夹紧件距离测试量规4.75mm法式插头插座量规
NF C61-314 C3 6A系列量规包含C3A、C3B、C3C三款
NF C61-314 C3A 6A插座接触面到铜夹紧件距离测试量规4.75mm法式插头插座量规
NF C61-314 C3A 6A插座接触面到铜夹紧件距离测试量规4.75mm法式插头插座量规

更多NF C-314量规清单

编号 量规名称 测试功能
C1 防单极插入量规 验证插头不能单极插入插座，防触电保护
C2 插销插孔孔径量规 检测插座插孔入口尺寸
C3A/B/C 首次接触点距离量规 核查插头插入时带电部件接触位置
C4A/B/C/D 拔出力量规 测试插座弹片保持力，防止插头意外脱落
C5 两极插头插入验证量规 两极插头能否顺畅合规插入插座
C6 接地插孔量规 验证接地孔最大开口尺寸
C7A/B 插销中心距量规 检测插头插销间距尺寸



可按需单套采购，也可选购全套 C 系列量规。

NF C61-314插头插座量规
序号 世测编号 图号 名称
1 SC-NFC1-6A NF C61-314 C1   6A 6A单极插入不可能性试验量规
2 SC-NFC2-16A NF C61-314 C1   16A 16A单极插入不可能性试验量规
3 SC-NFC2-6A NF C61-314 C2   6A 6A最大开口量规(5.3)
4 SC-NFC2-16A NF C61-314 C2   16A 16A 最大开口量规(5.8)
5 SC-NFC3A NF C61-314 C3A 6A插座接触面到铜夹紧件距离测试量规4.75mm
6 SC-NFC3B NF C61-314 C3B 6A插座接触面到铜夹紧件距离测试量规5.0mm
7 SC-NFC3C NF C61-314 C3C 6A插座接触面到铜夹紧件距离测试量规5.25mm
8 SC-NFC3D NF C61-314 C3D 16A插座接触面到铜夹紧件距离测试量规5.45mm
9 SC-NFC3E NF C61-314 C3E 16A插座接触面到铜夹紧件距离测试量规5.60mm
10 SC-NFC3F NF C61-314 C3F 16A插座接触面到铜夹紧件距离测试量规5.75mm
11 SC-NFC4A NF C61-314 C4A 6A插座最小拔出力测试量规3.94mm
12 SC-NFC4B NF C61-314 C4B 16A插座最小拔出力测试量规3.8mm
13 SC-NFC4C NF C61-314 C4C 16A插头最小拔出力测试量规4.6mm
14 SC-NFC4D NF C61-314 C4D 16A插头最小拔出力测试量规4.86mm
15 SC-NFC5-6A NF C61-314 C5   6A 6A双极插头可插入性量规
16 SC-NFC5-16A NF C61-314 C5   16A 16A双极插头可插入性量规
17 SC-NFC6 NF C61-314 C6 16A插座夹紧件最大开距测试量规
18 SC-NFC7A-6A NF C61-314 C7A   6A 6A插头插销中心距测试量规
19 SC-NFC7B-6A NF C61-314 C7B    6A 6A插头插销中心距测试量规
20 SC-NFC7A-16A NF C61-314 C7A   16A 16A插头插销中心距测试量规
21 SC-NFC7B-16A NF C61-314 C7B    16A 16A插头插销中心距测试量规
22 SC-NFC-MAX6 测试插头6A插入最大拔出力量规
23 SC-NFC-MAX16 FEUILLE DE NORME V 测试插头16A插入最大拔出力量规
