NF C61-314 C4D 16A插座最小拔出力测试量规4.86mm法式插头插座量规

产品概述

本量规为 NF C61-314 C4D 16A 两极插头最小拔出力（保持力）测试量规，插销直径 ø4.86 mm，配 2500 g（25 N）标准砝码使用。量规钢印标识：NF C61-314 / C4D (ø4.86mm) / 26091832，砝码顶面刻字 25 N。

使用时将量规插入 16A / 250V Type-E 法式插座（插头），按标准要求施加 2500 g 轴向拉力，验证插座弹片对插销的夹持保持力是否充足，防止插头受振动、拉扯后意外松脱断电。弹片弹力不足会导致插头松动、接触不良、发热打火等安全隐患。

依据标准

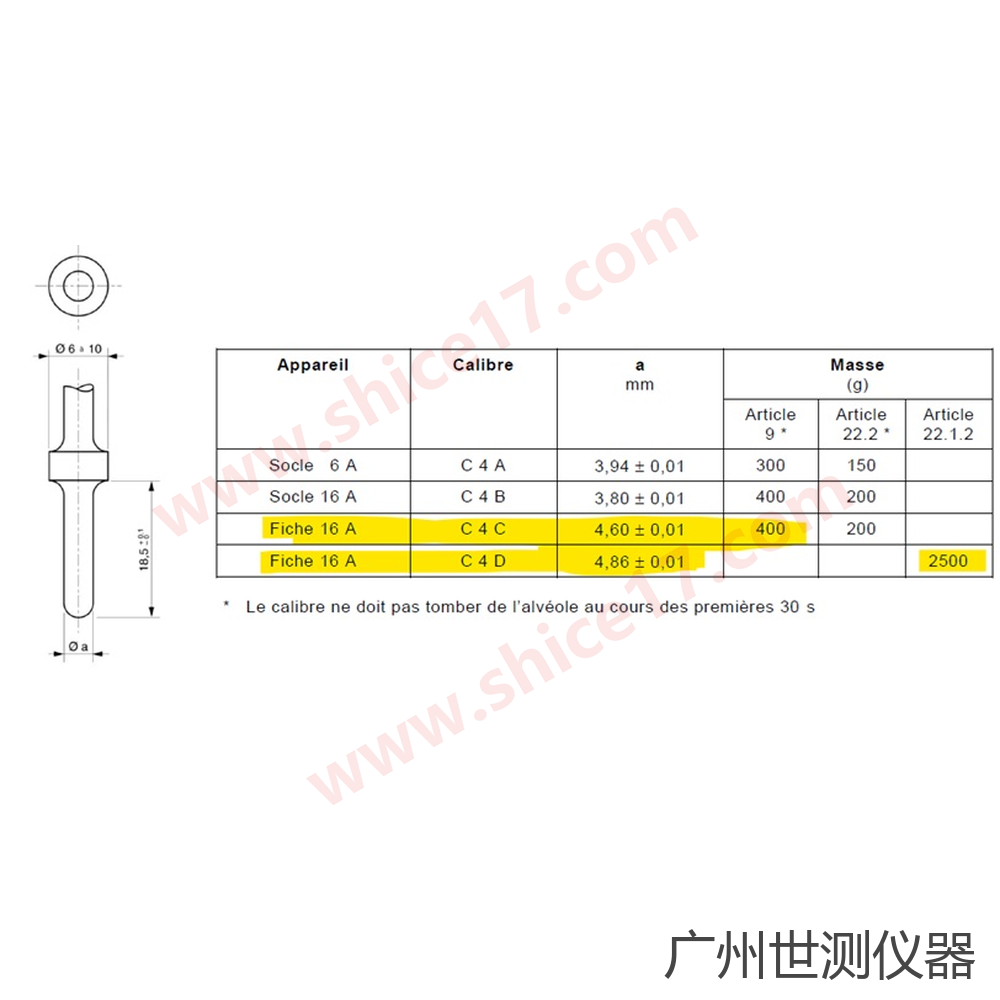

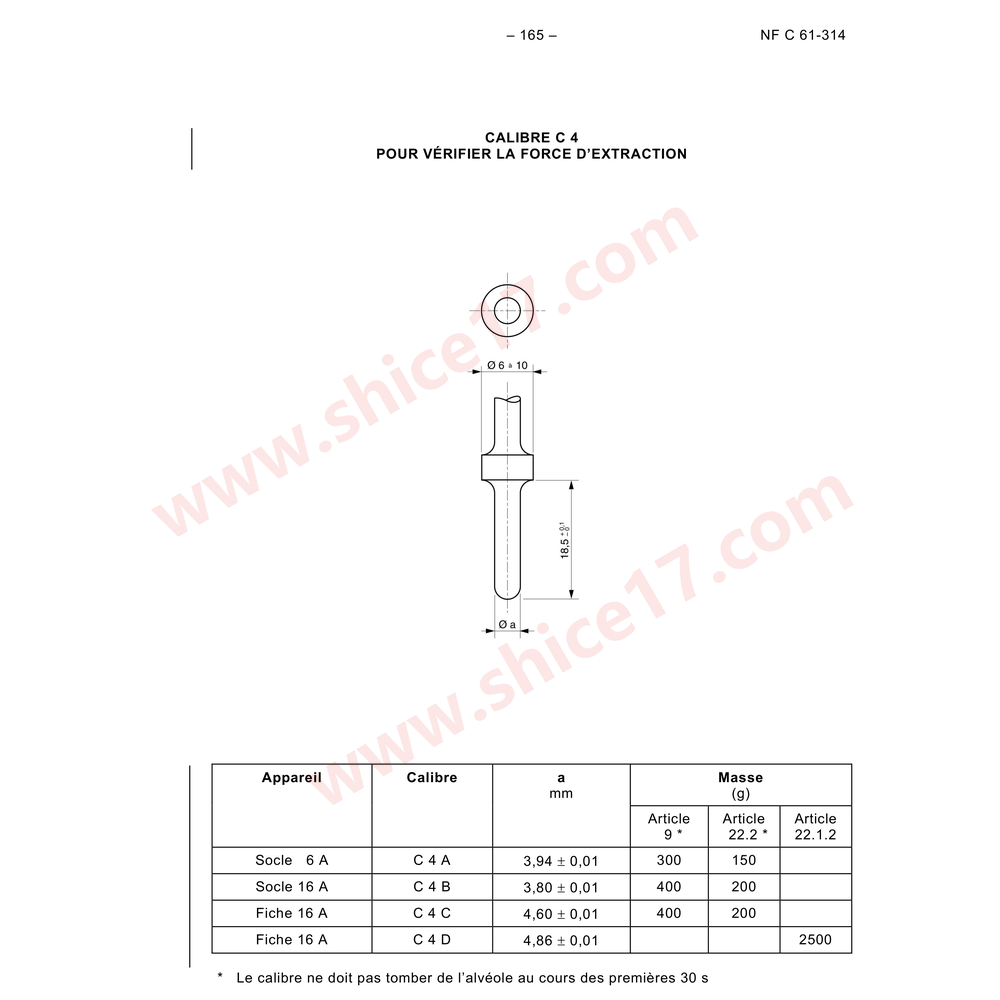

NF C61-314:2017《家用及类似用途插头插座 6A/250V、16A/250V 系统》，对应标准图页 Calibre C 4（图库末张附 1000×1000 标准图）。标准表中 C4 系列四支量规的用途与配重：

• C4A（Socle 6A）ø3.94±0.01，300 g
• C4B（Socle 16A）ø3.80±0.01，400 g
• C4C（Fiche 16A）ø4.60±0.01，400 g
• C4D（Fiche 16A）ø4.86±0.01，2500 g ← 本产品

注：标黄两行（C4C / C4D）适用于插头（Fiche）的拔出力试验，量规插入后 30 s 内不得自行脱落。

技术参数

• 型号：C4D，插销直径 ø4.86 mm（图纸 "a" 值偏差为下偏差）
• 配重：2500 g（≈25 N），砝码顶面刻字 25 N
• 手柄长度：185.5 mm（+2.5 / -5），握把 ø6±0.10
• 适用：16A / 250V Type-E 法式插头、插座、转换器、排插
• 产地：广州世测仪器设备有限公司

实物图片说明

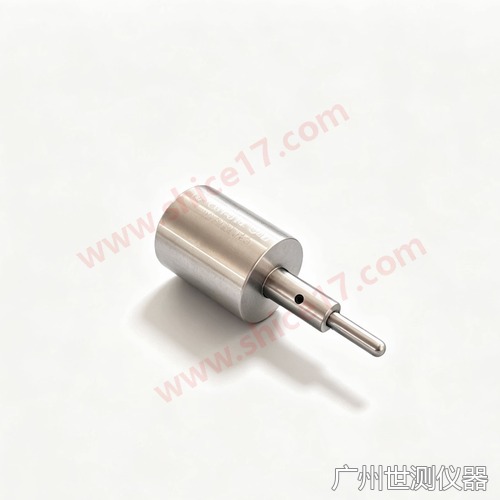

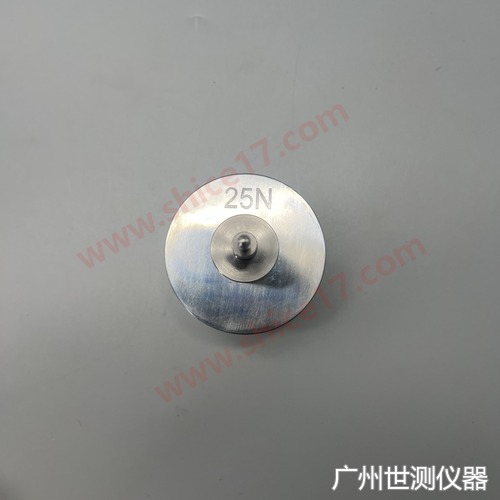

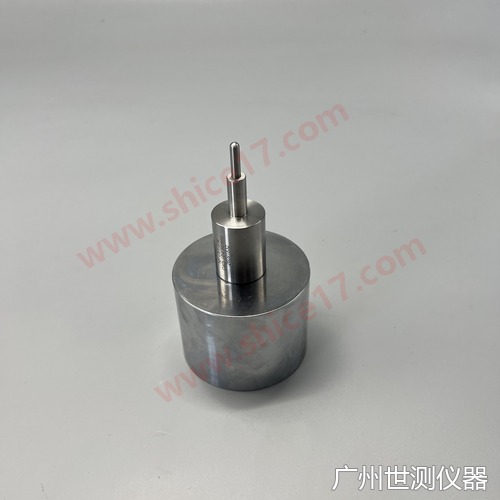

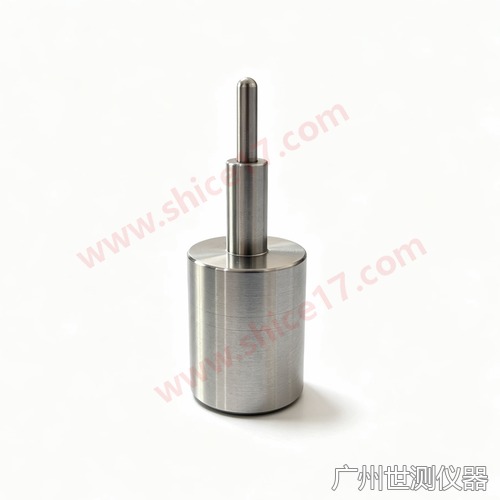

图库前两张为实物照片（侧视钢印、俯视 25N 刻字），末张为标准图页。
