NF C61-314 法式耐横向应力规16A治具法式插头插座量规
SC-NFC-HX16 法式耐横向应力规16A治具，依据 NF C61-314 图13 图纸与公差加工制造，用于 16A/250V Type-E 法式插头耐横向应力（侧向力）试验，核查插头承受侧向力时不脱出、插销不永久变形、带电触头接触不中断。广州世测仪器原厂制造，出厂附实测尺寸数据。
——报价 / 领取资料，联系我们——
- 微信：15989266991
- QQ：8933882
- 邮箱：sales@shice17.com
SC-NFC-HX16 法式耐横向应力规16A治具
产品概述
16A 法式耐横向应力规（治具）依据法国标准 NF C61-314 图13 的标准图纸与公差加工制造，用于 16A/250V Type-E 法式插头的耐横向应力（侧向力）试验。试验时将量规按标准规定方式插入被测法式插座并施加规定侧向力，考核量规在受侧向力时不脱出、插销不产生永久变形、带电触头接触不中断，据此判定法式插头插销的机械强度与插座夹持结构是否满足标准要求。该治具是法式插头机械强度型式试验、来料检验与成品出厂抽检的专用检具。
区分：C4 系列、MAX 系列考核的是插拔力（保持力与最大拔出力）；本款考核的是侧向（横向）受力，三者配套完成法式插头机械性能的完整验证。
适用标准与检测对象
- 执行标准：NF C61-314《家用及类似用途插头插座 6A/250V、16A/250V 系统》
- 对应标准图号：NF C61-314 图13（16A）
- 适用产品：16A/250V Type-E 法式插头、电源转换器、插头电源线
- 测试项目：插头耐横向应力（侧向力）验证
- 材质与加工：主体及插销采用高强度不锈钢，按标准图纸精磨加工，量规均有刻字标识
标准图纸

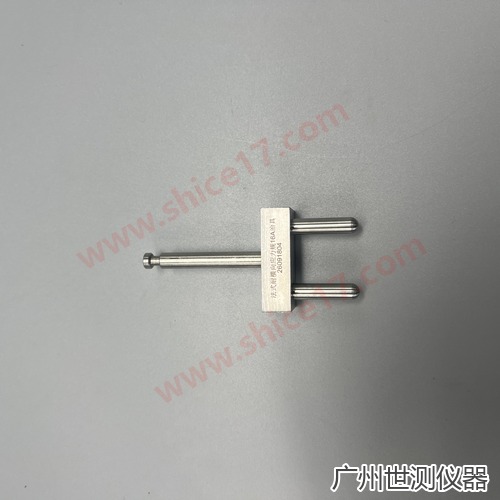

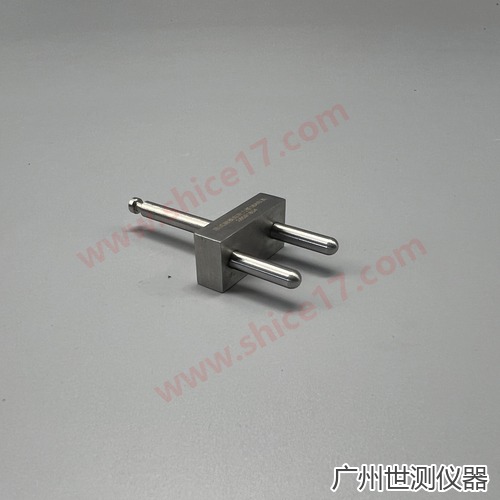

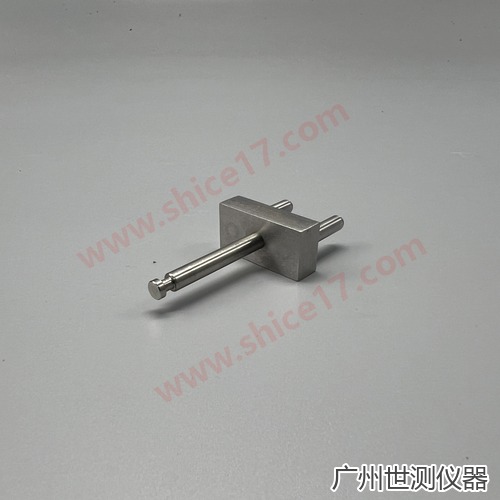

产品实物图片
更多NF C-314量规清单
| 编号 | 量规名称 | 测试功能 |
|---|---|---|
| C1 | 防单极插入量规 | 验证插头不能单极插入插座，防触电保护 |
| C2 | 插销插孔孔径量规 | 检测插座插孔入口尺寸 |
| C3A/B/C | 首次接触点距离量规 | 核查插头插入时带电部件接触位置 |
| C4A/B/C/D | 拔出力量规 | 测试插座弹片保持力，防止插头意外脱落 |
| C5 | 两极插头插入验证量规 | 两极插头能否顺畅合规插入插座 |
| C6 | 接地插孔量规 | 验证接地孔最大开口尺寸 |
| C7A/B | 插销中心距量规 | 检测插头插销间距尺寸 |
| Fig 13 | 耐横向应力规 | 验证插头承受侧向力时不脱出、触头接触不中断 |
可按需单套采购，也可选购全套 C 系列量规。
| NF C61-314插头插座量规 | |||
| 序号 | 世测编号 | 图号 | 名称 |
| 1 | SC-NFC1-6A | NF C61-314 C1 6A | 6A单极插入不可能性试验量规 |
| 2 | SC-NFC1-16A | NF C61-314 C1 16A | 16A单极插入不可能性试验量规 |
| 3 | SC-NFC2-6A | NF C61-314 C2 6A | 6A最大开口量规(5.3) |
| 4 | SC-NFC2-16A | NF C61-314 C2 16A | 16A 最大开口量规(5.8) |
| 5 | SC-NFC3A | NF C61-314 C3A | 6A插座接触面到铜夹紧件距离测试量规4.75mm |
| 6 | SC-NFC3B | NF C61-314 C3B | 6A插座接触面到铜夹紧件距离测试量规5.0mm |
| 7 | SC-NFC3C | NF C61-314 C3C | 6A插座接触面到铜夹紧件距离测试量规5.25mm |
| 8 | SC-NFC3D | NF C61-314 C3D | 16A插座接触面到铜夹紧件距离测试量规5.45mm |
| 9 | SC-NFC3E | NF C61-314 C3E | 16A插座接触面到铜夹紧件距离测试量规5.60mm |
| 10 | SC-NFC3F | NF C61-314 C3F | 16A插座接触面到铜夹紧件距离测试量规5.75mm |
| 11 | SC-NFC4A | NF C61-314 C4A | 6A插座最小拔出力测试量规3.94mm |
| 12 | SC-NFC4B | NF C61-314 C4B | 16A插座最小拔出力测试量规3.8mm |
| 13 | SC-NFC4C | NF C61-314 C4C | 16A插头最小拔出力测试量规4.6mm |
| 14 | SC-NFC4D | NF C61-314 C4D | 16A插头最小拔出力测试量规4.86mm |
| 15 | SC-NFC5-6A | NF C61-314 C5 6A | 6A双极插头可插入性量规 |
| 16 | SC-NFC5-16A | NF C61-314 C5 16A | 16A双极插头可插入性量规 |
| 17 | SC-NFC6 | NF C61-314 C6 | 16A插座夹紧件最大开距测试量规 |
| 18 | SC-NFC7A-6A | NF C61-314 C7A 6A | 6A插头插销中心距测试量规 |
| 19 | SC-NFC7B-6A | NF C61-314 C7B 6A | 6A插头插销中心距测试量规 |
| 20 | SC-NFC7A-16A | NF C61-314 C7A 16A | 16A插头插销中心距测试量规 |
| 21 | SC-NFC7B-16A | NF C61-314 C7B 16A | 16A插头插销中心距测试量规 |
| 22 | SC-NFC-MAX6 | FEUILLE DE NORME VI | 测试插头6A插入最大拔出力量规 |
| 23 | SC-NFC-MAX16 | FEUILLE DE NORME V | 测试插头16A插入最大拔出力量规 |
| 24 | SC-NFC-HX6 | NF C61-314 Fig 13 6A | 法式耐横向应力规6A治具 |
| 25 | SC-NFC-HX16 | NF C61-314 Fig 13 16A | 法式耐横向应力规16A治具 |
