比利时NBN C61-112-1 C7A~C7E第一接触点距离量规组10/16A二极插座量规

比利时NBN C61-112-1 C7A~C7E第一接触点距离量规组10/16A二极插座量规

SC-NC7A~C7E

产品概述

本量规组是 NBN C61-112-1 标准 C7 系列第一接触点距离量规的完整五支套，用于检验 10/16A 250V 二极插座插销至第一接触点的距离，确保插合后带电部位可靠隔离。五支规通过套管段尺寸 a 的阶梯变化（C7A 5.45 / C7B 5.60 / C7C 5.75 / C7D 5.95 / C7E 4.65 mm，公差 +0.02 / 0）形成通止配合，用于筛选插销与插孔的配合间隙，选出其中 a 值紧邻插销孔径、且插销短端能可靠接触孔壁的那一支进行判定。

适用于比利时 NBN C61-112-1:2025（家用及类似用途插头插座，即带 CBE 标志的比利时国标插头插座）型式试验、认证检验与工厂出厂检验，也可用于其它采用 CEBE 插头插座体系的市场产品的出口检验。

主要规格及对应技术参数

执行标准	NBN C61-112-1:2025
量规编号	C7A、C7B、C7C、C7D、C7E（五支一套）
套管段尺寸 a	C7A 5.45 / C7B 5.60 / C7C 5.75 / C7D 5.95 / C7E 4.65 mm
尺寸公差	+0.02 / 0 mm
量规外径	Φ12 ± 0.5 mm
有效长度	长销段 9 +0.05 / 0 mm，短销段 6.95 +0.05 / 0 mm
适用对象	10/16A 250V 二极插座
检验项目	插销至第一接触点的距离

测试步骤

1. 从五支规中选取 a 值紧邻被测插座插销孔径的一支（C7A～C7E 依次试）。
2. 量规与插座插合面保持垂直，完全推入且不施加任何力。
3. 插销短端（模拟接触套管基准）应能顺利通过、不与插座孔壁接触；插销长端（模拟第一接触点）应与插座孔壁接触。
4. 符合上述状态即判定第一接触点距离合格；否则换用相邻尺寸的规继续试验。
5. 选定判定规后记录其编号与规径 a 值，供检验报告引用。
6. 五支规应成套保存于专用盒内，避免单支丢失导致无法完成整套筛选。

材质与计量

量规采用进口模具钢制造，硬度与表面粗糙度按标准要求控制，表面经防锈处理，耐腐蚀、耐磨损，可长期承受实验室常规使用；每支量规随附计量校准证书。

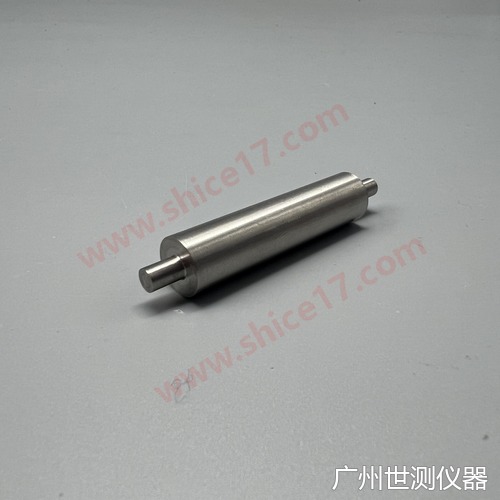

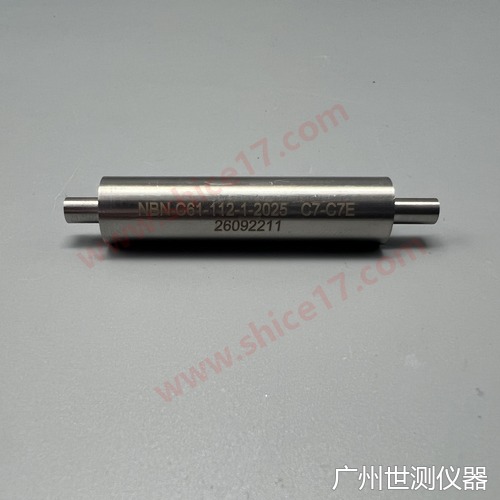

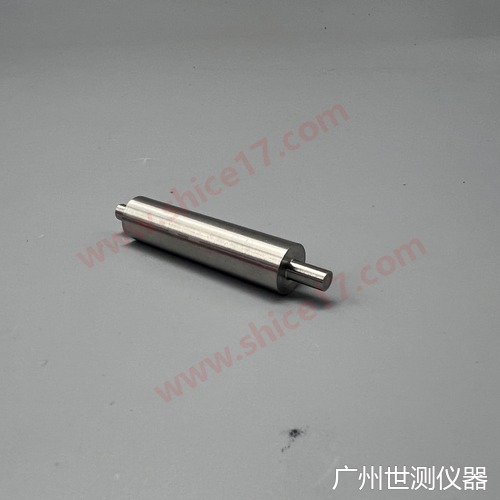

产品实物图片

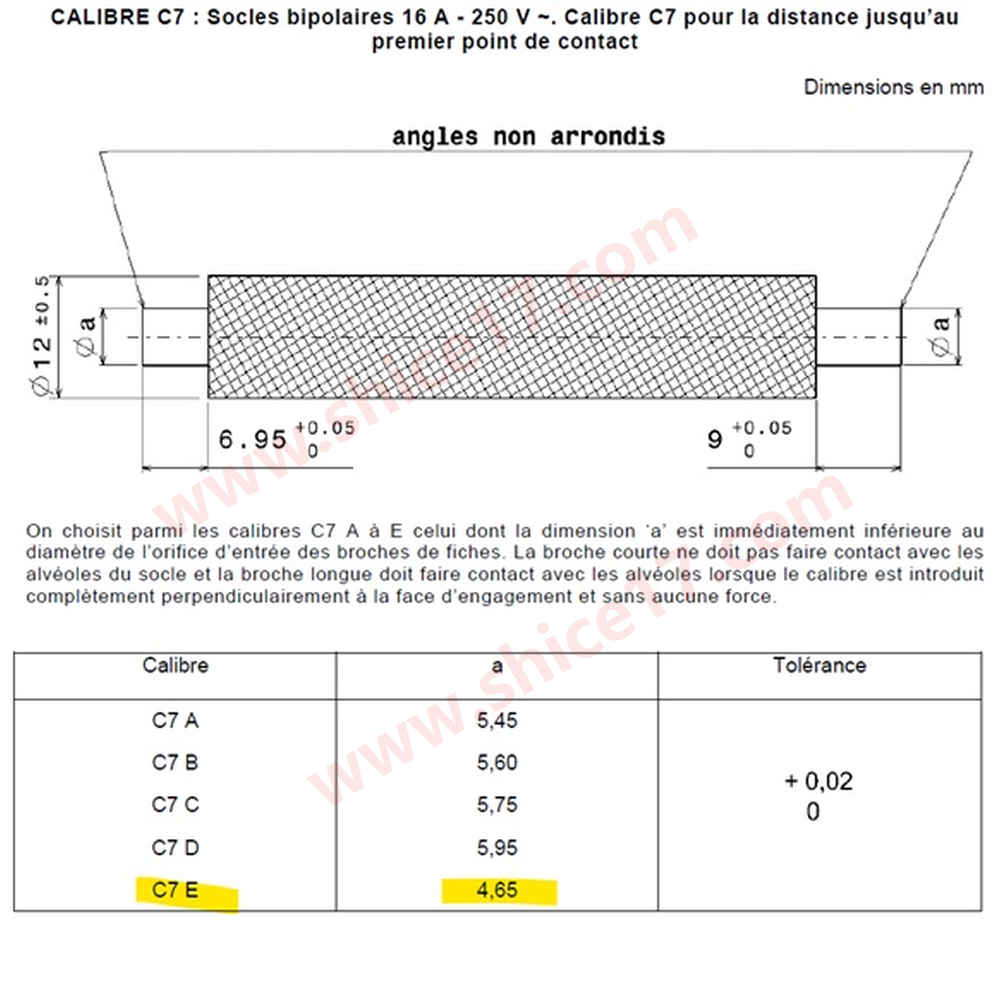

标准图纸
