比利时NBN C61-112-1 C3A二极插头可插入性量规2.5A二极可移动插座

比利时NBN C61-112-1 C3A二极插头可插入性量规2.5A二极可移动插座

SC-NC3A

产品概述

本量规是 NBN C61-112-1 标准 C3 系列可插入性量规的 C3A 型，用于检验 2.5A 250V 二极可移动插座是否能够正确接受配套二极插头。量规以标准规定的插销尺寸、插销间距（23.08 mm）与插合长度（20 mm）模拟插头，标准明确要求量规可在不施力、两侧插销均不被强行压入的条件下完全插入。

适用于比利时 NBN C61-112-1:2025（家用及类似用途插头插座，即带 CBE 标志的比利时国标插头插座）型式试验、认证检验与工厂出厂检验，也可用于其它采用 CEBE 插头插座体系的市场产品的出口检验。

主要规格及对应技术参数

执行标准	NBN C61-112-1:2025
量规编号	C3A
插销中心距	23.08 mm（公差 -0.02 / 0）
插销直径	Φ4.05 mm（公差 +0.01 / 0），一端 14.92 mm（公差 -0.02 / 0）
规体外形	30 × 10 mm，导入角 45° ± 1°
适用对象	2.5A 250V 二极可移动插座
检验项目	二极插头可插入性（不得强行压入两侧插销）

测试步骤

1. 检查量规插销是否清洁、无变形，插销直径与中心距在公差范围内。
2. 将量规置于插座插合面正前方，使两根插销同时对准两插销孔。
3. 双手轻握规体，垂直推入，不施加额外力。
4. 量规应在两侧插销均不被强行压入的条件下完全插入插座。
5. 若必须强行推入或需单侧压入才能进入，判定不合格。
6. 检验时规体不得倾斜，一侧先入造成卡滞时应重新对中再试。

材质与计量

量规采用进口模具钢制造，硬度与表面粗糙度按标准要求控制，表面经防锈处理，耐腐蚀、耐磨损，可长期承受实验室常规使用；每支量规随附计量校准证书。

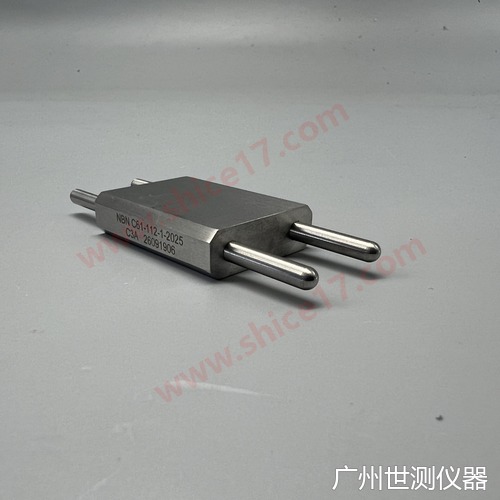

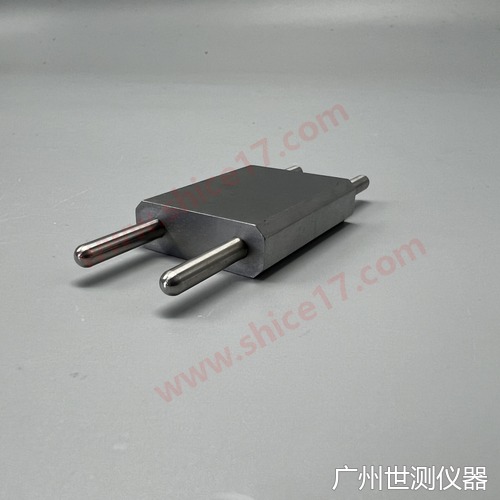

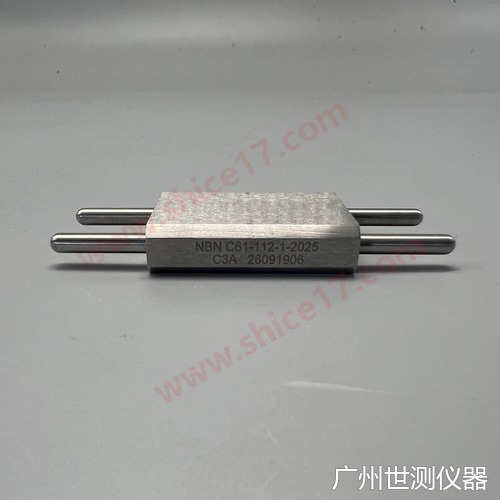

产品实物图片

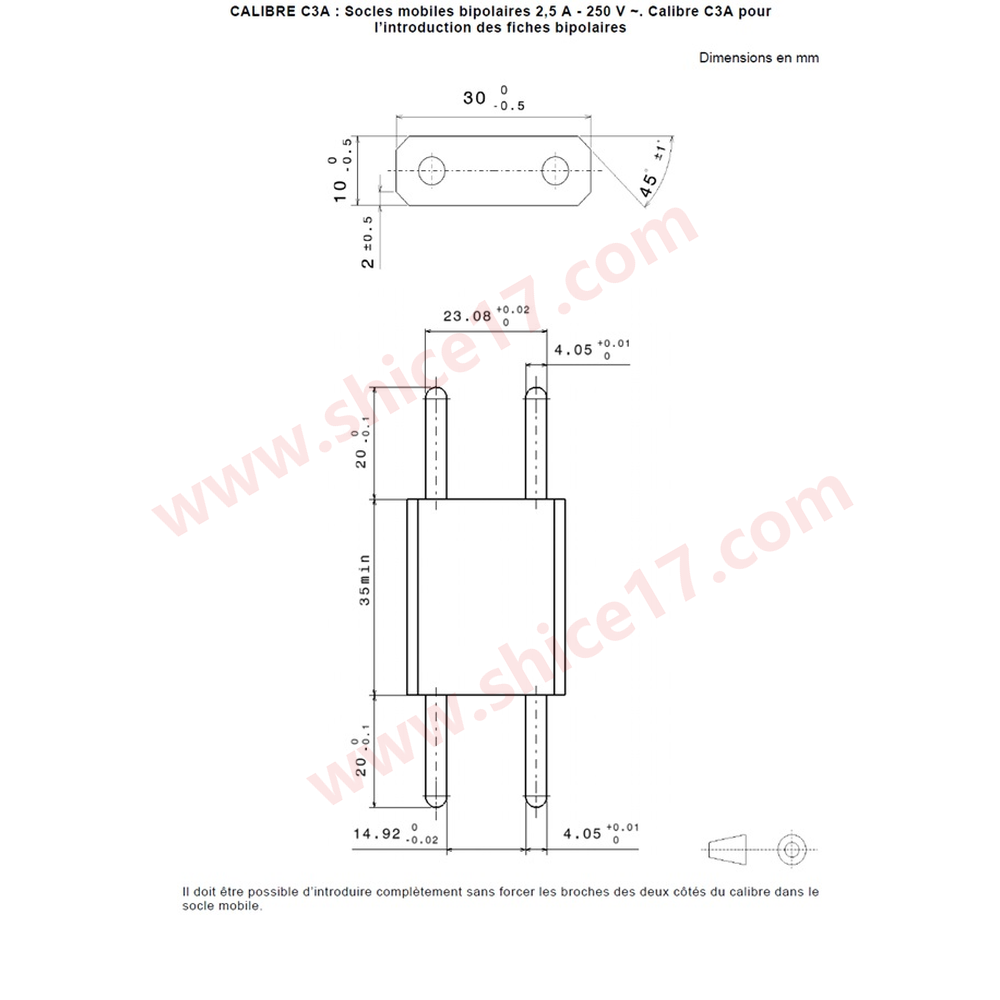

标准图纸
