比利时NBN C61-112-1 C4第一接触点距离量规2.5A二极插座接触深度检验

比利时NBN C61-112-1 C4第一接触点距离量规2.5A二极插座接触深度检验

SC-NC4

产品概述

本量规是 NBN C61-112-1 标准 C4 图号规定的第一接触点距离量规，用于检验 2.5A 250V 二极插座插销至第一接触点的距离，确保插合后带电部位被可靠隔离、不会因深度不足而留下危险缝隙。量规为带长短双销的整体式结构，短销模拟接触套管基准、长销模拟第一接触点位置，两端均为不倒角（angles non arrondis），与插座插合面垂直且不施加力时判定。

适用于比利时 NBN C61-112-1:2025（家用及类似用途插头插座，即带 CBE 标志的比利时国标插头插座）型式试验、认证检验与工厂出厂检验，也可用于其它采用 CEBE 插头插座体系的市场产品的出口检验。

主要规格及对应技术参数

执行标准	NBN C61-112-1:2025
量规编号	C4
量规外径	Φ12 ± 0.5 mm，套管段 Φ4.7 -0.02 / 0 mm
有效长度	长销段 13 +0.05 / 0 mm，短销段 6.95 +0.05 / 0 mm
检验条件	与插座插合面垂直、完全插入且不施加任何力
适用对象	2.5A 250V 二极插座
检验项目	插销至第一接触点的距离

测试步骤

1. 检查量规两端销柱是否清洁、无变形，棱边保持不倒角状态。
2. 将量规置于插座插合面正前方，短销对准接触套管基准位置。
3. 量规与插合面保持垂直，完全推入且不施加任何力。
4. 短销（模拟接触套管）应与插座孔壁不发生接触，长销（模拟第一接触点）应与孔壁接触。
5. 符合上述状态即判定第一接触点距离合格，否则判定不合格。
6. 注意量规不得以任何角度倾斜引入，否则会造成误判。

材质与计量

量规采用进口模具钢制造，硬度与表面粗糙度按标准要求控制，表面经防锈处理，耐腐蚀、耐磨损，可长期承受实验室常规使用；每支量规随附计量校准证书。

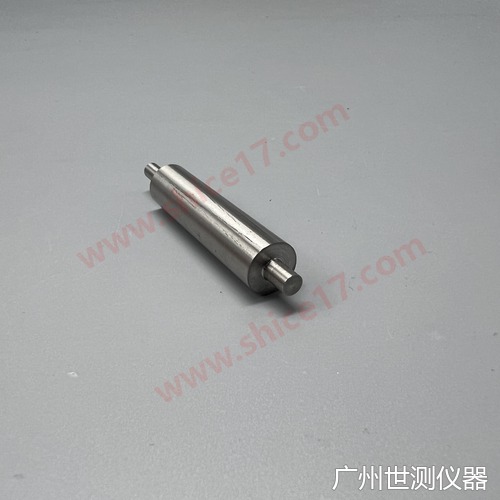

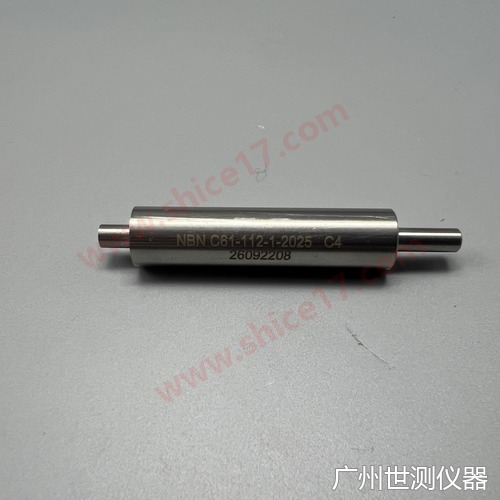

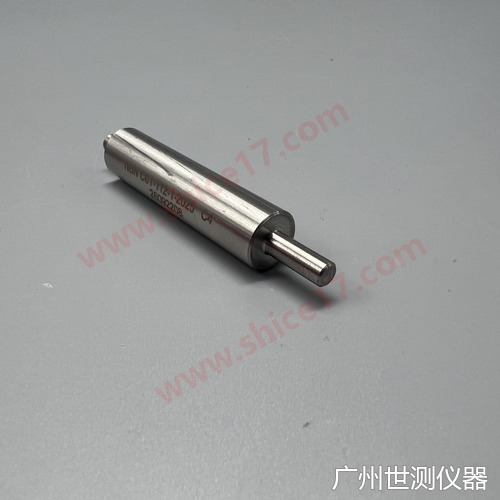

产品实物图片

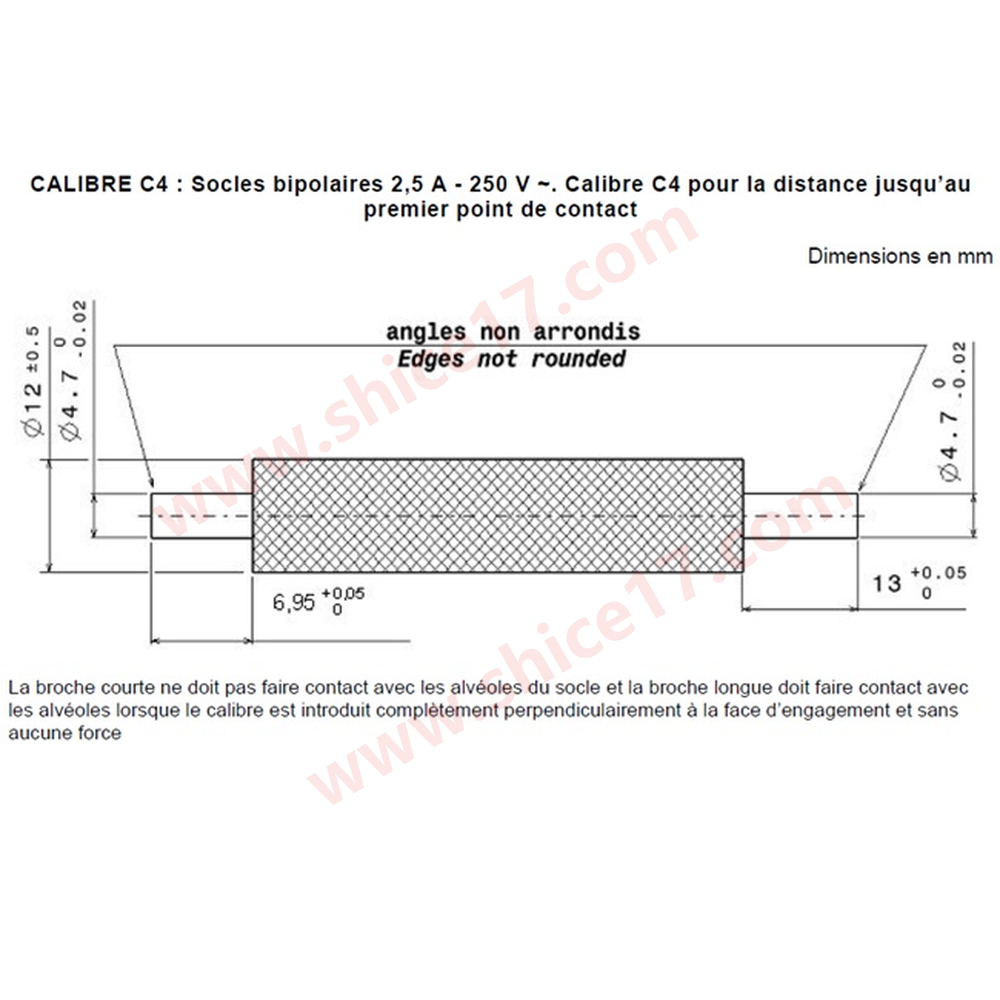

标准图纸
