比利时NBN C61-112-1 C2C接触管最小开口量规2.5A二极可移动插座

比利时NBN C61-112-1 C2C接触管最小开口量规2.5A二极可移动插座

SC-NC2C

产品概述

本量规是 NBN C61-112-1 标准 C2 系列接触管最小开口量规的 C2C 型，用于检验 2.5A 250V 二极可移动插座（拖线板、接线盒）的接触管（alvéole）最小开口尺寸。标准规定 C2C 对应 a = 3.96 ± 0.02 mm，配重 400 g，验证插销能否被插座接触管充分夹持、保证接触可靠性与导电性能。

适用于比利时 NBN C61-112-1:2025（家用及类似用途插头插座，即带 CBE 标志的比利时国标插头插座）型式试验、认证检验与工厂出厂检验，也可用于其它采用 CEBE 插头插座体系的市场产品的出口检验。

主要规格及对应技术参数

执行标准	NBN C61-112-1:2025
量规编号	C2C，规径 a = 3.96 mm（公差 ± 0.02 mm）
规体重量	400 g（按标准配重，检验时不得自行加减配重）
适用对象	2.5A 250V 二极可移动插座的接触管开口
检验项目	接触管最小开口（夹持能力）
规体材料	规体为淬火钢，表面粗糙度按标准要求；配重块与规体固定为一体

测试步骤

1. 确认量规编号与配重无误：C2C 规径 a = 3.96 mm，重量 400 g。
2. 将量规插销对准插座接触管开口中心，与插合面保持垂直。
3. 沿接触管轴线方向缓慢推入，量规在自重（400 g）作用下应能自行进入。
4. 量规在自重作用下完全进入且不因自重弹出，判定接触管开口合格。
5. 若量规在自重作用下不能进入或进入后过松，判定不合格。
6. 检验中严禁敲击或加力推入，以免损坏量规。

材质与计量

量规采用进口模具钢制造，硬度与表面粗糙度按标准要求控制，表面经防锈处理，耐腐蚀、耐磨损，可长期承受实验室常规使用；每支量规随附计量校准证书。

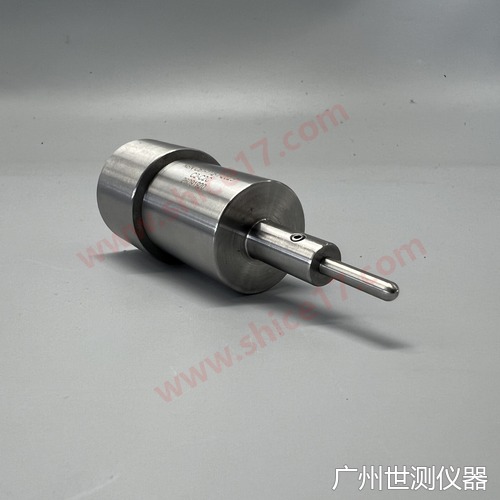

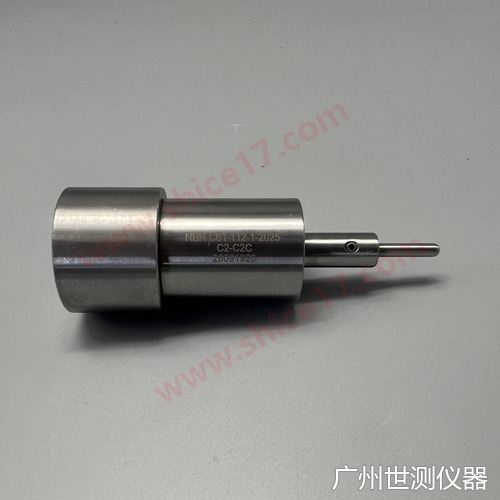

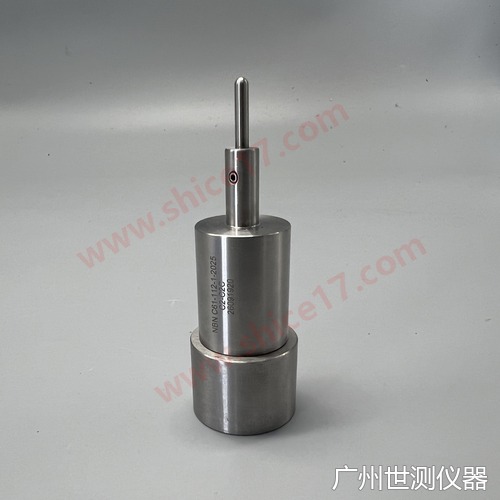

产品实物图片

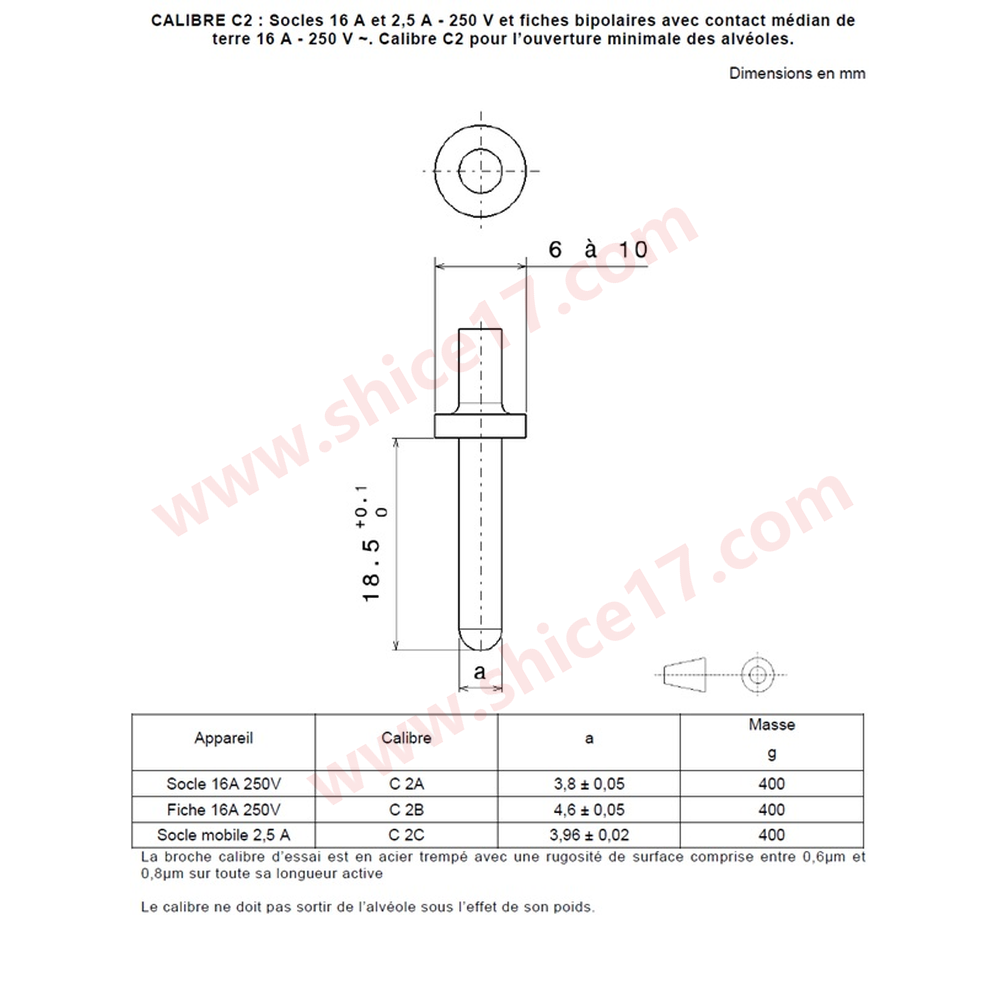

标准图纸
