比利时NBN C61-112-1 C16A二极可移动插座试验插头2.5A 250V接触套管位置检验

比利时NBN C61-112-1 C16A二极可移动插座试验插头2.5A 250V接触套管位置检验

SC-NC16A

产品概述

本试验插头是 NBN C61-112-1 标准 C16A 图号规定的 2.5A 250V 二极可移动插座试验插头（test plug），按标准图纸 XXVIII 制造。它模拟真实二极插头插入可移动插座的全过程，用于检验插销的位置、插合深度以及接触套管（alvéole）的第一接触点位置是否满足安全要求，是验证插座电气间隙、防止带电部件可触及的关键试验工装。

适用于比利时 NBN C61-112-1:2025（家用及类似用途插头插座，即带 CBE 标志的比利时国标插头插座）型式试验、认证检验与工厂出厂检验，也可用于其它采用 CEBE 插头插座体系的市场产品的出口检验。

主要规格及对应技术参数

执行标准	NBN C61-112-1:2025，试验插头按标准图纸 XXIII（feuille de normalisation XXIII）
量规编号	C16A
额定规格	2.5A 250V 二极（无接地触点）
插销尺寸	插销直径 Φ4 mm，两插销中心距 19 mm
插合深度	插销长度 19.5 mm，插合深度由标准图纸规定
适用对象	2.5A 250V 二极可移动插座（拖线板、接线盒、转换插头）
检验项目	插销位置与第一接触点距离（防止带电部件可触及）

测试步骤

1. 试验插头对准插座两插销孔中心，与插合面保持垂直并同轴。
2. 沿插合方向平稳推入试验插头直至完全插合，不得施加冲击力。
3. 观察插销与接触套管的第一接触点位置，验证其与插座插合面的距离符合标准要求。
4. 如需配合塞规（blocking gauge）使用，塞规应能可靠阻挡插头继续推进到位。
5. 记录插合状态与接触点位置，判定是否合格。

材质与计量

量规采用进口模具钢制造，硬度与表面粗糙度按标准要求控制，表面经防锈处理，耐腐蚀、耐磨损，可长期承受实验室常规使用；每支量规随附计量校准证书。

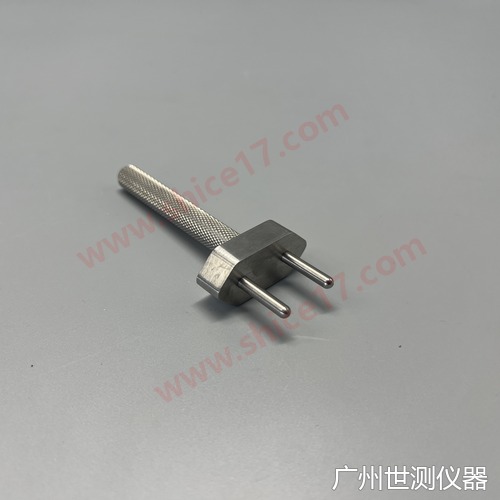

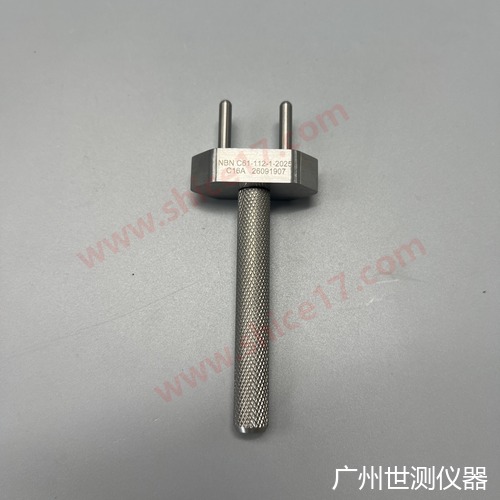

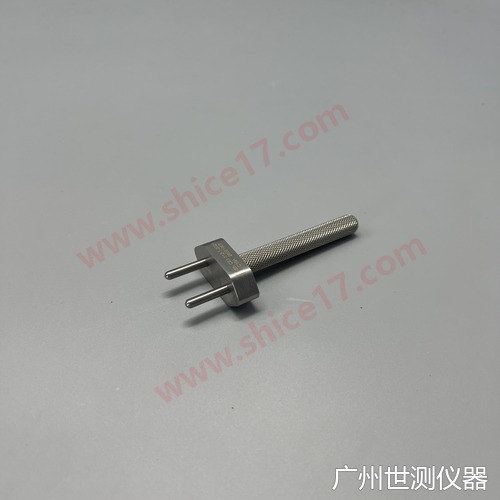

产品实物图片

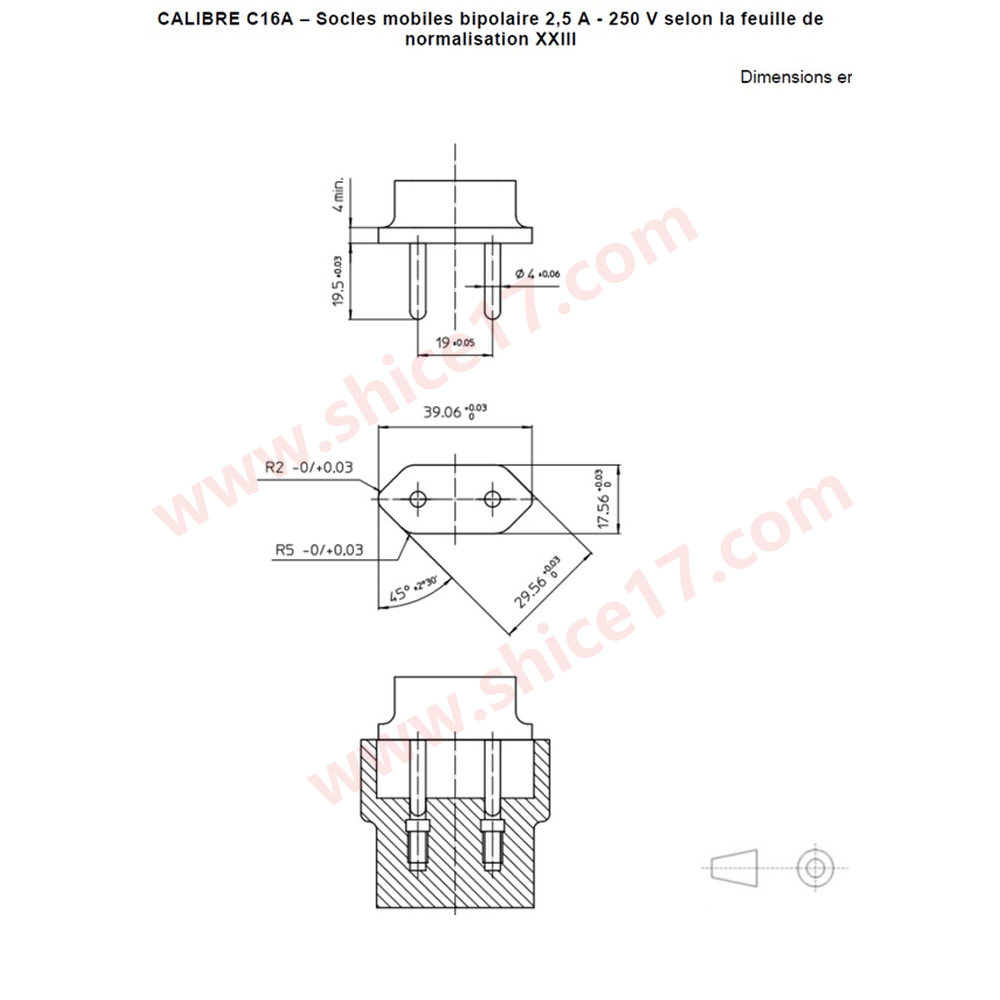

标准图纸
