比利时NBN C61-112-1 C43插头及类似装置可插入性量规2.5A/16A二极插座

比利时NBN C61-112-1 C43插头及类似装置可插入性量规2.5A/16A二极插座

SC-NC43

产品概述

本量规是 NBN C61-112-1 标准 C43 图号规定的可插入性验证量规，用于检验 2.5A 与 16A 250V 二极插座以及各类插头、类似装置能否顺利插入插座。量规本体为带两个 Φ4.4 定位销与挡块的不锈钢装配基准体，插销由被测插头提供，量规通过定位销与被测产品配合后，模拟插头完全插合到位，从外部观察是否仍存在可触及的带电部位。

适用于比利时 NBN C61-112-1:2025（家用及类似用途插头插座，即带 CBE 标志的比利时国标插头插座）型式试验、认证检验与工厂出厂检验，也可用于其它采用 CEBE 插头插座体系的市场产品的出口检验。

主要规格及对应技术参数

执行标准	NBN C61-112-1:2025
量规编号	C43
量规基准体	45 ± 0.2 mm × 13 ± 0.1 mm，安装孔距 19 ± 0.01 mm
定位销	Φ4.4（公差 +0.012 / 0）× 14.4 -0.02 / 0 mm
装配角	45° ± 1°，基准体长度 26.6 -0.02 / 0 mm
适用对象	2.5A 与 16A 250V 二极插座、插头及类似装置
检验项目	插头与类似装置的可插入性（插合到位后无带电部位可触及）

测试步骤

1. 检查量规基准体与定位销是否清洁、无变形，定位销配合应顺畅。
2. 将量规基准体固定在检验工位上，使定位销与插座插销孔位置对应。
3. 把被测插头或类似装置对准并推入，直至与量规基准体贴合到位。
4. 观察被测产品是否已完全插合到位且无异常阻挡。
5. 插合到位后从外部各方向观察，不应有可触及的带电部位。
6. 判定可插入性合格，记录检验结果。

材质与计量

量规采用进口模具钢制造，硬度与表面粗糙度按标准要求控制，表面经防锈处理，耐腐蚀、耐磨损，可长期承受实验室常规使用；每支量规随附计量校准证书。

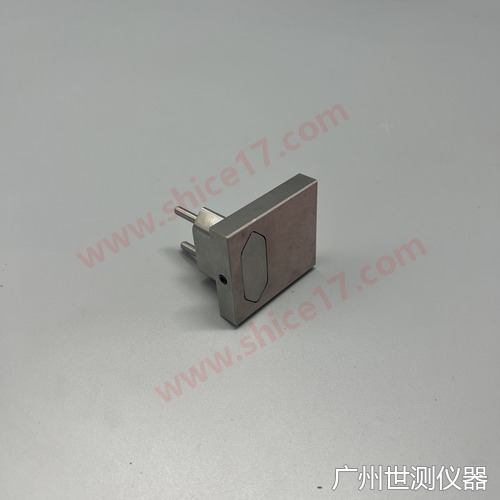

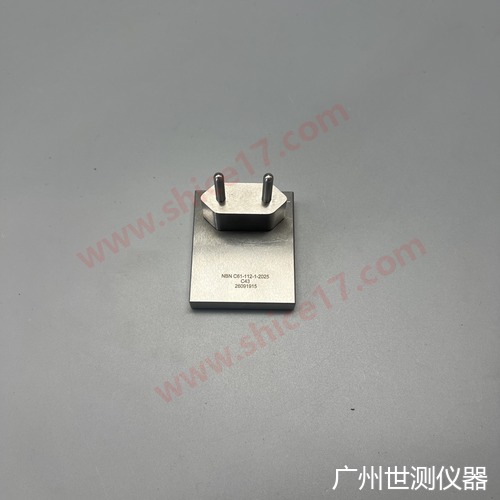

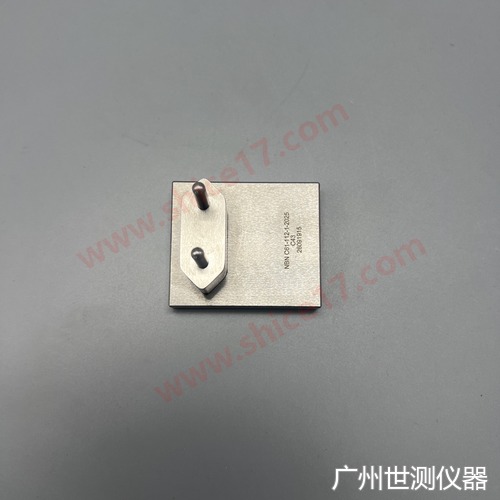

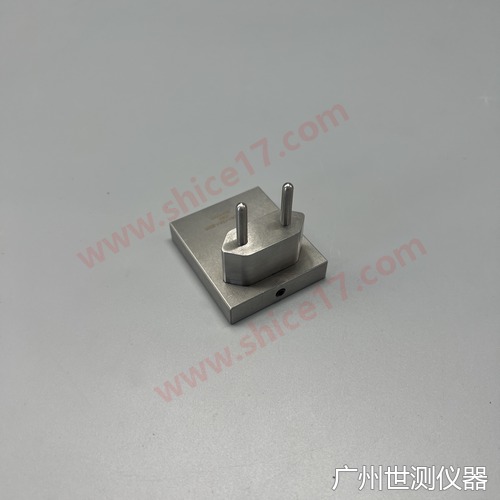

产品实物图片

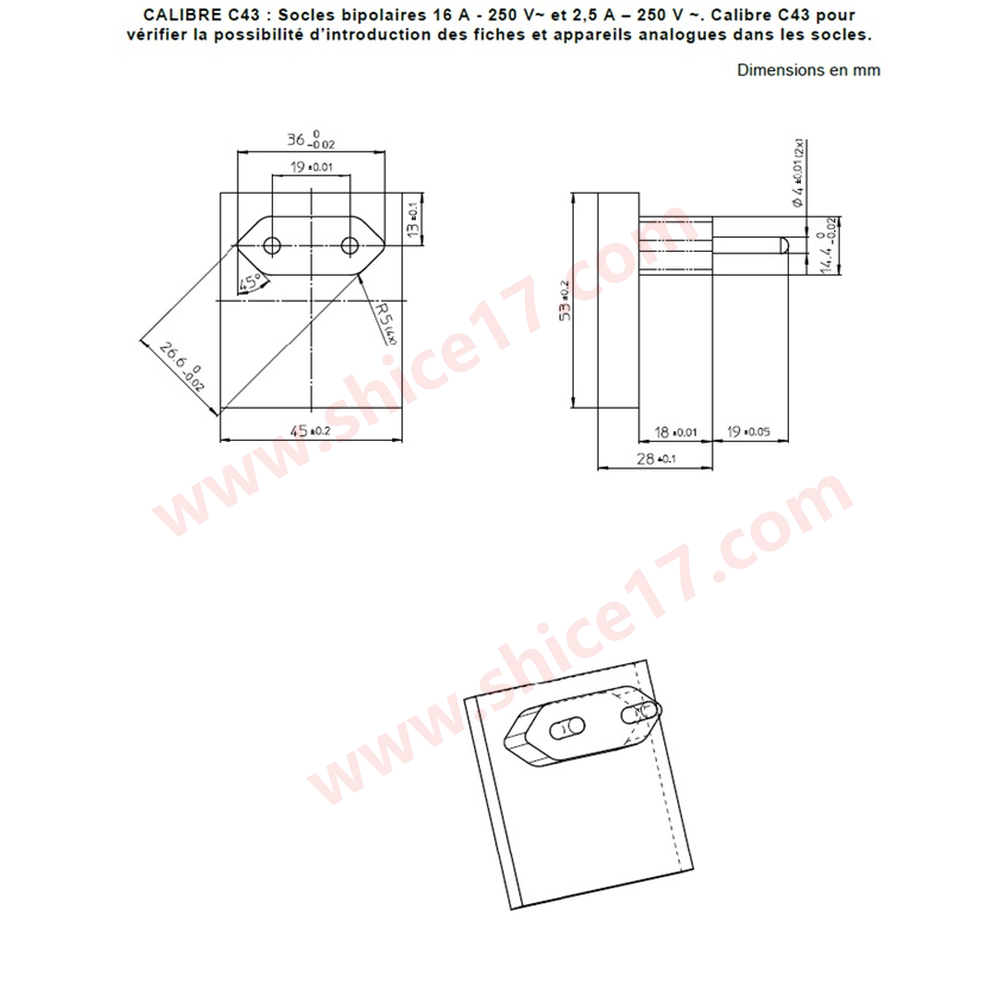

标准图纸
