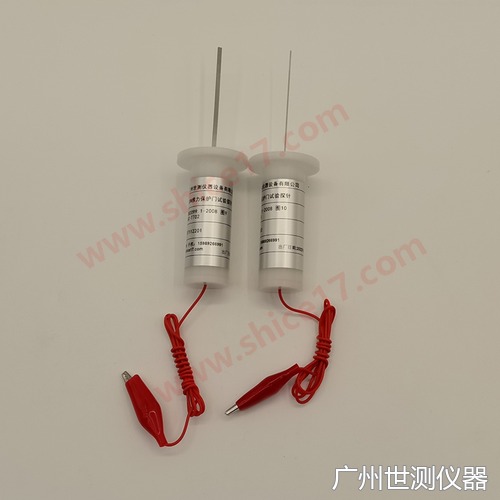

依照 GB/T 2099.1-2021 第 10.5 条图9与图10设计制造的插座保护门试验探针在广州世测仪器生产，一套两支，分别带 20N 与 1N 推力，用于带保护门插座、以及有加强保护插座的防触电保护检验。
1、本套清单
| 序号 | 产品名称 | 标准图号 | 推力 | 世测编号 | 探针钢丝 |
| 1 | GB2099图9保护门不可触及性探针20N国标 | GB/T 2099.1-2021 图9 | 20 N | SC-TT02 | 3 × 1 mm，R0.2±0.05 |
| 2 | GB2099图10保护门不可触及性探针1N国标 | GB/T 2099.1-2021 图10 | 1 N | SC-TT03 | Ø1 mm，R0.05 |
2、标准依据

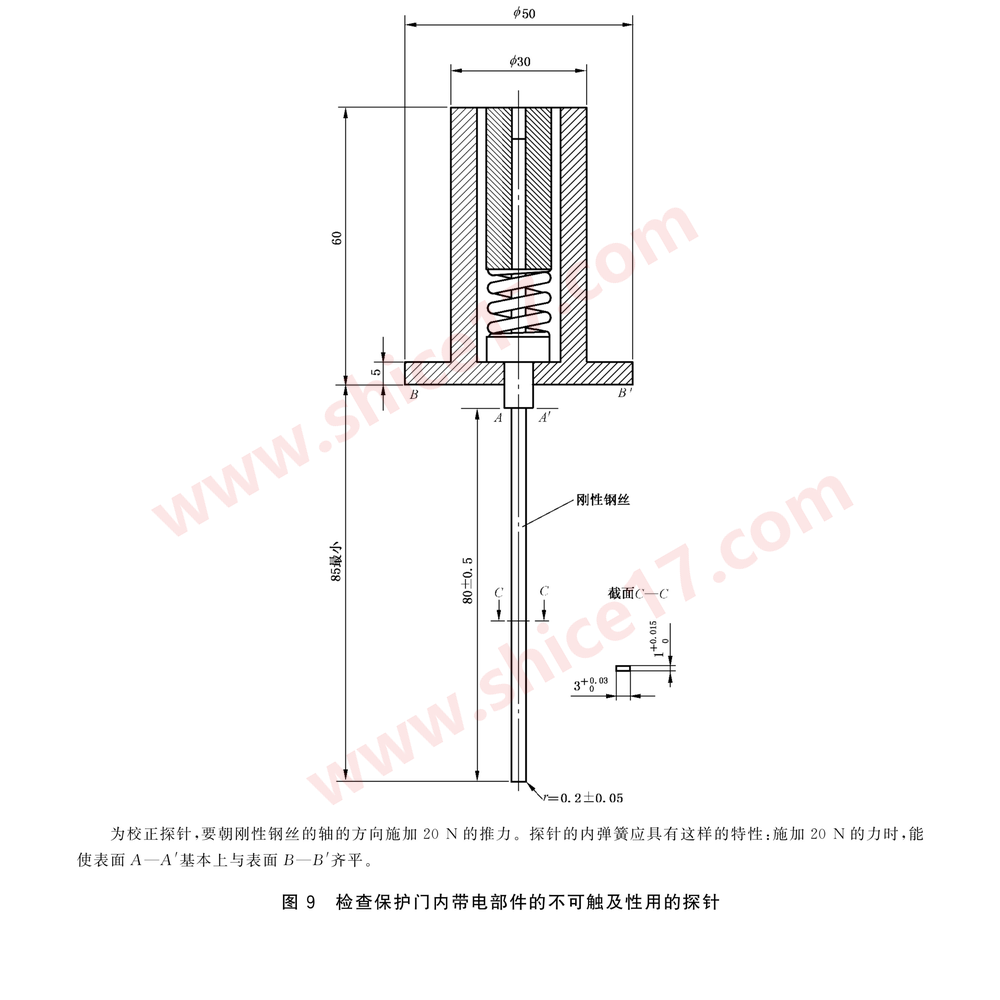

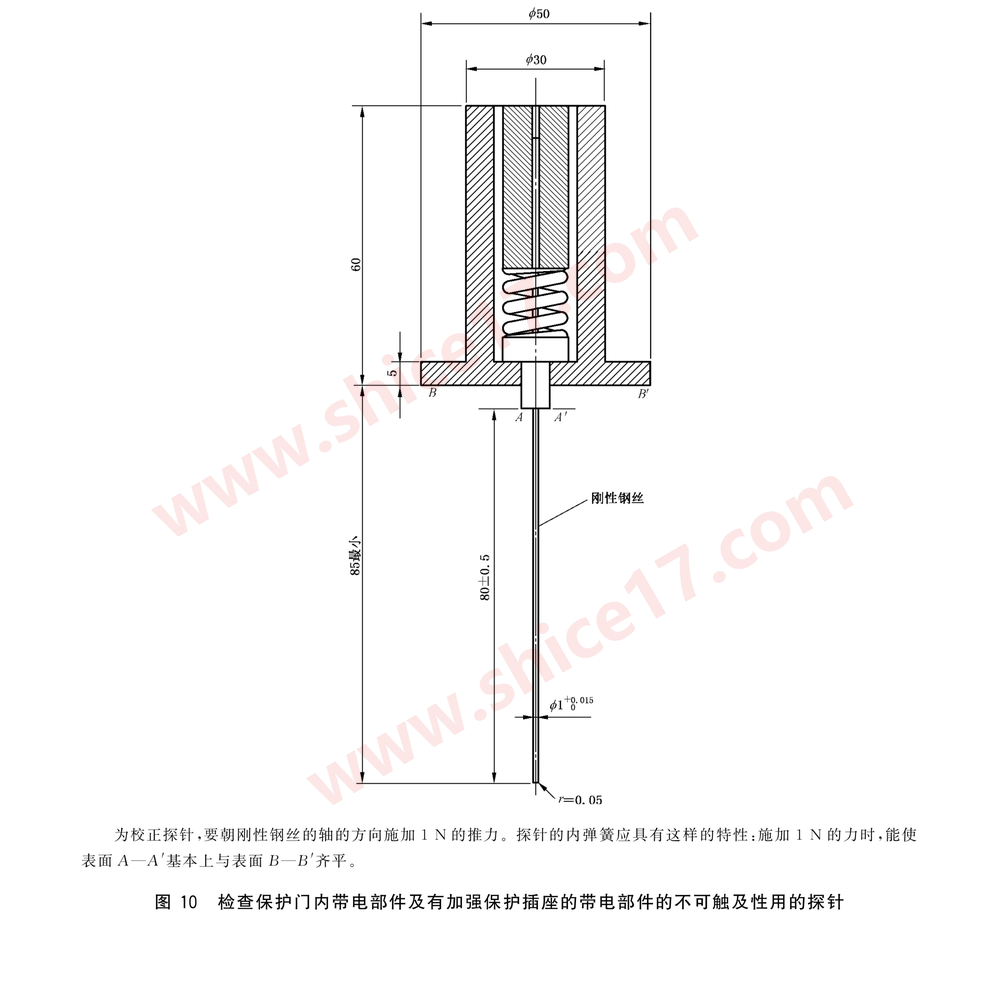

GB/T 2099.1-2021《家用和类似用途插头插座 第1部分：通用要求》（修改采用 IEC 60884-1:2013）第 10.5 条规定：带保护门的插座在结构上还应做到在不插入插头时，用图9和图10所示的探针不得触及带电部件。检验时，按图9要求的探针以 20 N 的力施加到与插座配合的插入孔，探针依次从三个方向施加在保护门最不利的位置，同一位置三个方向各约 5 s；然后按图10所示的钢制探针，以三个方向施加 1 N 的力，每个方向约 5 s，且为独立碰触，每一次碰触后都要拔出探针。第 10.7 条对有加强保护的插座同样引用图10探针。
3、结构特点与使用说明
- 不锈钢量规本体，外径 Ø50 mm，导向孔 Ø30 mm，本体长度 60 mm 以上
- 刚性钢丝探针 80 ± 0.5 mm；20N 版为 3 × 1 mm 矩形截面、端部倒圆 R0.2 ± 0.05 mm；1N 版为 Ø1 mm 圆形截面、端部倒圆 R0.05 mm
- 内置校准弹簧：施加对应推力时 A–A′ 面与 B–B′ 面基本齐平
- 带柔性测试引线，可接入电路电指示探针与带电部件的接触
- 先用 20N 探针依次从三个方向施加在保护门最不利的位置，每个方向约 5 s，期间不得旋转探针；再用 1N 探针从三个方向各施加 1N，每次碰触后须拔出探针独立进行
4、产品详情
5、产品链接

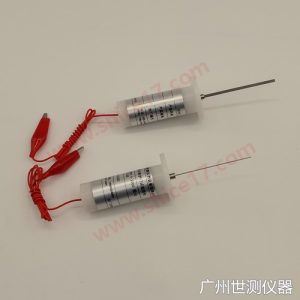

GB/T 2099.1-2021 图9/图10 与 IEC 60884-1 图9/图10、DIN VDE 0620-1 Lehre 15 / Lehre 13 等效，同一对探针可跨标准使用；本站另有两篇分别针对 IEC 62196-1 与 IEC 60884-1 的介绍。其它标准的插头插座量规也可来图来样定制，欢迎垂询。
