近日，广州世测仪器设备有限公司为佛山客户制作的法式 NF C61-314 插头插座量规 10 件、德标 DIN-VDE0620-1 插头插座量规 6 件，共 16 件量规已完成加工、交付。
本批量规面向 6A / 16A 家用及类似用途插头插座，检验项目覆盖单极不可插入、插套最大开口、插座接触面到铜夹紧件距离、插座与插头最小拔出力、双极插头可插入性、插孔最大孔宽、保护门力测量以及两侧接地触头等。量规全部采用日本进口模具钢加工，经热处理与防锈处理，出货随附计量数据，可用于插头插座的例行检验与抽检。
1、本次交付清单
| 序号 | 产品名称 | 规格 / 型号 | 数量（件） |
| 1 | 16A 单极插入不可能性试验量规 | NF C61-314 C1-16A | 1 |
| 2 | 16A 最大开口量规（5.8） | NF C61-314 C2-16A (5.8) | 1 |
| 3 | 16A 插座接触面到铜夹紧件距离测试量规 5.45mm | NF C61-314 C3D | 1 |
| 4 | 16A 插座接触面到铜夹紧件距离测试量规 5.60mm | NF C61-314 C3E | 1 |
| 5 | 插座接触面到铜夹紧件距离测试量规 5.75mm | NF C61-314 C3F | 1 |
| 6 | 16A 插座最小拔出力测试量规（3.8 / 200+200g） | NF C61-314 C4B | 1 |
| 7 | 16A 插头最小拔出力测试量规（4.6 / 200+200g） | NF C61-314 C4C | 1 |
| 8 | 16A 插头最小拔出力测试量规（4.86 / 2500g） | NF C61-314 C4D | 1 |
| 9 | 16A 双极插头可插入性量规 | NF C61-314 C5-16A | 1 |
| 10 | 16A 插座触点插孔最大孔宽量规 | NF C61-314 C6 | 1 |
| 11 | 测试第一次接点闭合的间隔的量规 | DIN-VDE0620-1 Lehre5D | 1 |
| 12 | 单极不可插入量规 A | DIN-VDE0620-1 Lehre10A | 1 |
| 13 | 单极不可插入量规 B | DIN-VDE0620-1 Lehre10B | 1 |
| 14 | 对两侧接地的测试量规 | DIN-VDE0620-1 Lehre14 | 1 |
| 15 | 16A 最大拔出力量规 | VDE0620 Lehre16a | 1 |
| 16 | 16A 插座保护门的力测量用量规（含 30N） | VDE0620 Lehre19a | 1 |
2、各部分量规分别检验什么
法式 NF C61-314（10 件）
- NF C61-314 C1-16A：16A 单极插入不可能性试验量规，验证单只插销无法单独插入插座，考核插座结构的安全防护。
- NF C61-314 C2-16A（5.8）：16A 最大开口量规 Φ5.8mm，检验插座插套的最大开口尺寸。
- NF C61-314 C3D / C3E / C3F：插座接触面到铜夹紧件距离测试量规 5.45 / 5.60 / 5.75mm，检验插销插入后插座接触面到带电夹紧件的距离。
- NF C61-314 C4B：16A 插座最小拔出力测试量规 3.8mm，配 200+200g 砝码。
- NF C61-314 C4C / C4D：16A 插头最小拔出力测试量规 4.6mm（200+200g）与 4.86mm（2500g）。
- NF C61-314 C5-16A：16A 双极插头可插入性量规，检验两极插头的正常插入。
- NF C61-314 C6：16A 插座触点插孔最大孔宽量规，检验接触插孔的最大孔宽。
德标 DIN-VDE0620-1（6 件）
- DIN-VDE0620-1 Lehre5D：测试第一次接点闭合的间隔的量规，检验插头插入过程中带电触点第一次闭合前的插入行程。
- DIN-VDE0620-1 Lehre10A / Lehre10B：单极不可插入量规 A / B，检验单极插入的不可插入性。
- DIN-VDE0620-1 Lehre14：对两侧接地的测试量规，检验旁侧接地触头。
- VDE0620 Lehre16a：16A 最大拔出力量规。

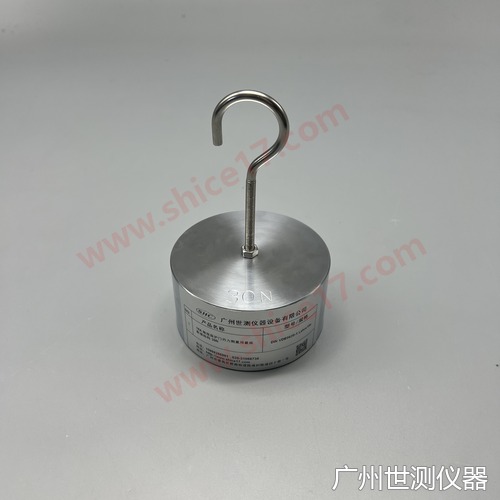

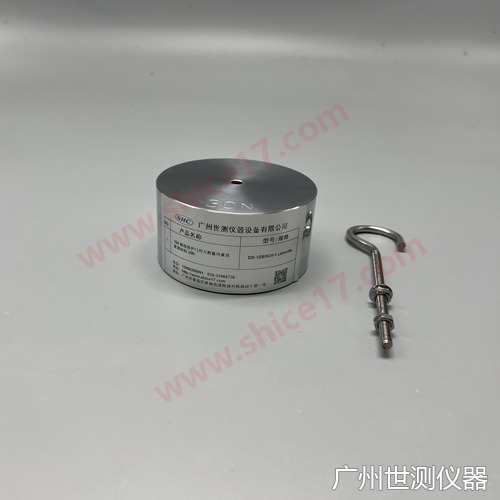

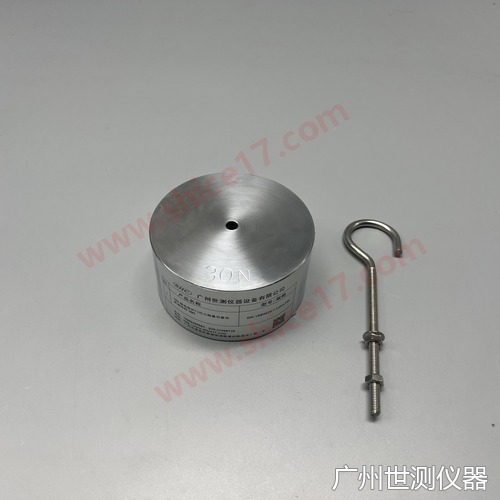

- VDE0620 Lehre19a：16A 插座保护门的力测量用量规，含 30N 砝码及挂钩。

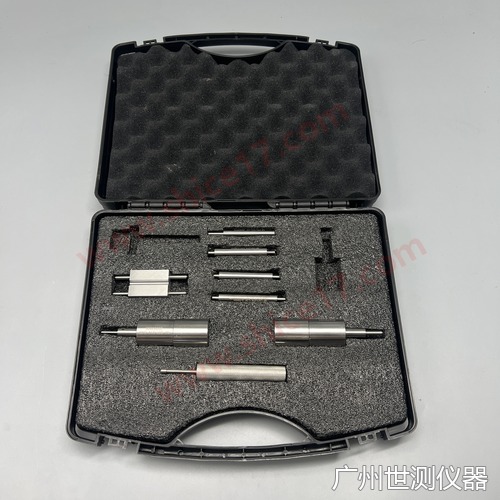

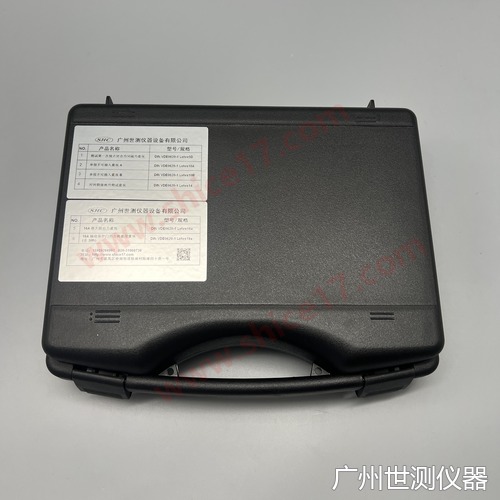

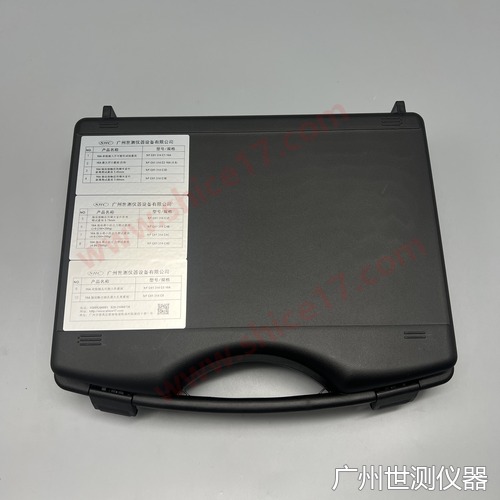

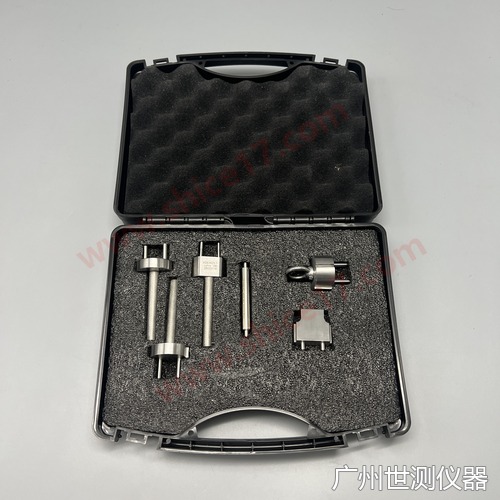

3、开箱实拍

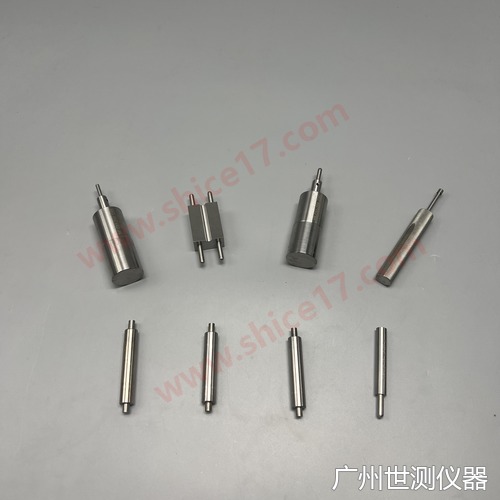

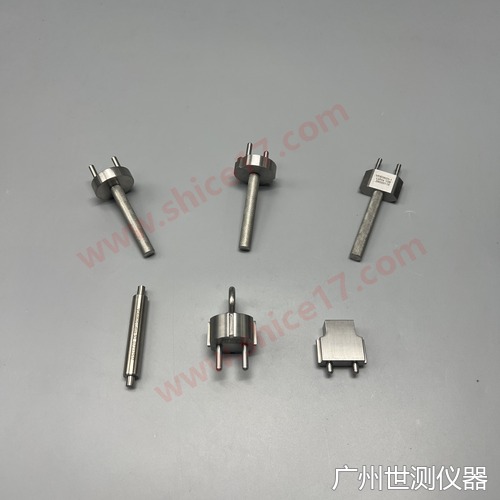

4、量规散件与细节
5、相关产品
本批全部量规均可按型号在站内查询详细规格、标准图纸与技术参数：
其它标准（GB/T 2099、IEC 60884、BS 1363、UL 498、AS/NZS 3112、TIS 166、CNS 690 等）插头插座量规及试验装置均可按客户图纸定制，欢迎联系广州世测仪器。
