NF C61-314法式插头插座量规12件＋DIN-VDE0620-1德标插头插座量规13件发货浙江杭州

近日，广州世测仪器设备有限公司生产的一批法式 NF C61-314 与德标 DIN-VDE0620-1 插头插座量规，已完成加工、检验与装箱并整批交付浙江杭州客户。

本批量规面向 6A / 16A 家用及类似用途插头插座，检验项目覆盖单极不可插入、插套最大开口、插座接触面到铜夹紧件距离、插座与插头最小拔出力、双极插头可插入性、插孔最大孔宽、插销中心距、保护门不可触及性、插脚直径与距离、插头互换性、接地触头以及温升等项目。量规全部采用日本进口模具钢加工，经热处理与防锈处理，出货随附计量数据，可用于插头插座的例行检验与抽检。

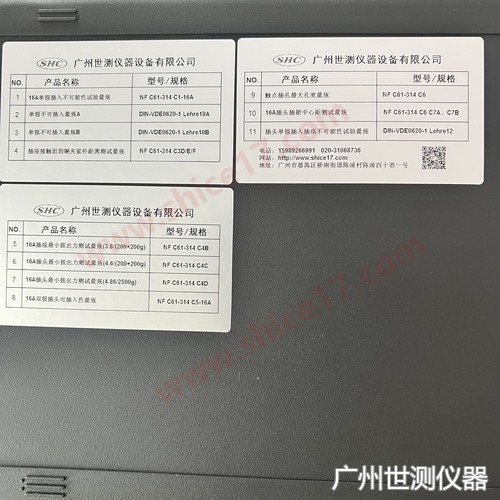

1、本次交付清单

序号	产品名称	规格 / 型号	数量（件）
1	单极不可插入量规 A	DIN-VDE0620-1 Lehre10A	1
2	单极不可插入量规 B	DIN-VDE0620-1 Lehre10B	1
3	16A 最大开口量规（5.8）	NF C61-314 C2-16A	1
4	插座接触面到铜夹紧件距离测试量规	NF C61-314 C3D / C3E / C3F	3
5	16A 插座最小拔出力测试量规（3.8 / 200+200g）	NF C61-314 C4B	1
6	16A 插头最小拔出力测试量规（4.6 / 200+200g）	NF C61-314 C4C	1
7	16A 双极插头可插入性量规	NF C61-314 C5-16A	1
8	触点插孔最大孔宽量规	NF C61-314 C6	1
9	16A 插头插销中心距测试量规	NF C61-314 C7A、C7B	2
10	保护门不可触及性探针 1N	NF C61-314 Figure 10	1
11	保护门不可触及性探针 20N	NF C61-314 Figure 9	1
12	带旁侧接地触头双极的插头可插入性量规	DIN-VDE0620-1 Lehre4	1
13	16A 插脚的直径量规	DIN-VDE0620-1 Lehre 6b / 6d	2
14	测试插头互换性的量规	DIN-VDE0620-1 Lehre9	1
15	无接地触头的双极插头的不可插入性	DIN-VDE0620-1 Lehre11	1
16	插头单极插入插座不可能性试验量规（含 250g+750g 砝码）	DIN-VDE0620-1 Lehre12	1
17	对两侧接地的测试量规	DIN-VDE0620-1 Lehre14	1
18	16A 最大拔出力量规	VDE0620 Lehre16a	1
19	16A 插座保护门的力测量用量规（含 30N）	VDE0620 Lehre19a	1
20	侧面接地触头试验量规（装置）	VDE0620-1-Bild43	1
21	16A 温升插头量规	DIN-VDE0620-1-Bild16a	1

2、各部分量规分别检验什么

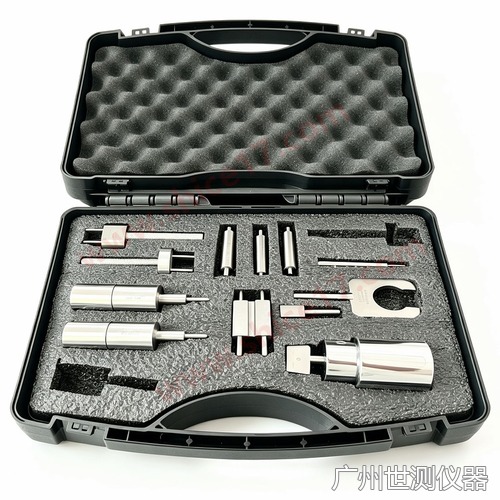

法式 NF C61-314（共 12 件）

NF C61-314 C2-16A：16A 最大开口量规 Φ5.8mm，检验插座插套的最大开口尺寸。
NF C61-314 C3D / C3E / C3F：插座接触面到铜夹紧件距离测试量规 5.45 / 5.60 / 5.75mm，检验插销插入后插座接触面到带电夹紧件的距离。
NF C61-314 C4B：16A 插座最小拔出力测试量规 3.8mm，配 200+200g 砝码。
NF C61-314 C4C：16A 插头最小拔出力测试量规 4.6mm，配 200+200g 砝码。
NF C61-314 C5-16A：16A 双极插头可插入性量规，检验两极插头的正常插入。
NF C61-314 C6：触点插孔最大孔宽量规。
NF C61-314 C7A、C7B：16A 插头插销中心距测试量规，检验两极插销的中心距。

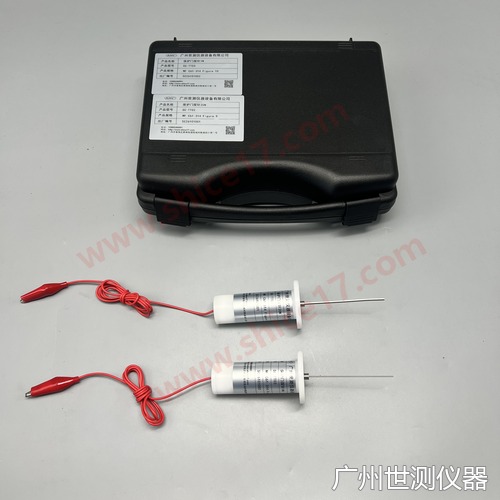

NF C61-314 Figure 9（20N）与 Figure 10（1N）：保护门不可触及性探针，分别带 20N 与 1N 推力，验证保护门后带电部件不可触及。
