NF C61-314 Figure 9保护门不可触及性探针20N法式插头插座量规 SC-TT02

产品概述

NF C61-314 Figure 9保护门不可触及性探针20N法式插头插座量规 SC-TT02，按 NF C 61-314 Figure 9 制造，用于插座保护门的带电部件不可触及性试验。

适用标准：NF C 61-314（Février 2008）《Prises de courant pour usages domestiques et analogues – Systèmes 6 A / 250 V et 16 A / 250 V》（家用和类似用途插座 – 6A/250V 与 16A/250V 系统，法国标准）。标准 Figure 9 规定了用于检验保护门（obturateurs）对带电部件不可触及性的量规，对刚性钢丝施加 20 N 推力校准；Figure 10 规定了检验保护门以及有加强保护插座（socles ayant une protection augmentée）带电部件不可触及性的量规，对刚性钢丝施加 1 N 推力校准。

用途

用于检验插座保护门对带电部件的不可触及性：量规面与插座正面完全贴合后，沿探针轴线施加 20 N 推力，钢丝不得触及带电部件。探针依次从三个方向施加在保护门最不利的位置，同一位置三个方向各约 5 s，期间不得旋转探针。

结构特点

• 不锈钢量规本体，外径 Ø50 mm，导向孔 Ø30 mm，本体长度 60 mm 以上
• 刚性钢丝探针 Ø3 mm (+0.03/0) × 1 mm (+0.015/0) × 80 ± 0.5 mm（矩形截面 3 × 1 mm），端部倒圆 R0.2 ± 0.05 mm
• 内置校准弹簧：对钢丝施加 20N 推力时，A–A′ 面与 B–B′ 面基本齐平
• 带柔性测试引线，可接入电路电指示探针与带电部件的接触

主要参数

产品编号	SC-TT02
本体直径	Ø50 mm（导向孔 Ø30 mm）
本体长度	60 mm 以上
探针钢丝	Ø3 mm (+0.03/0) × 1 mm (+0.015/0) × 80 ± 0.5 mm（矩形截面 3 × 1 mm）
端部倒圆	R0.2 ± 0.05 mm
推力	20N
参考标准	NF C 61-314 Figure 9

以标准图纸为准，出货随附实测尺寸数据。

产品实物图片

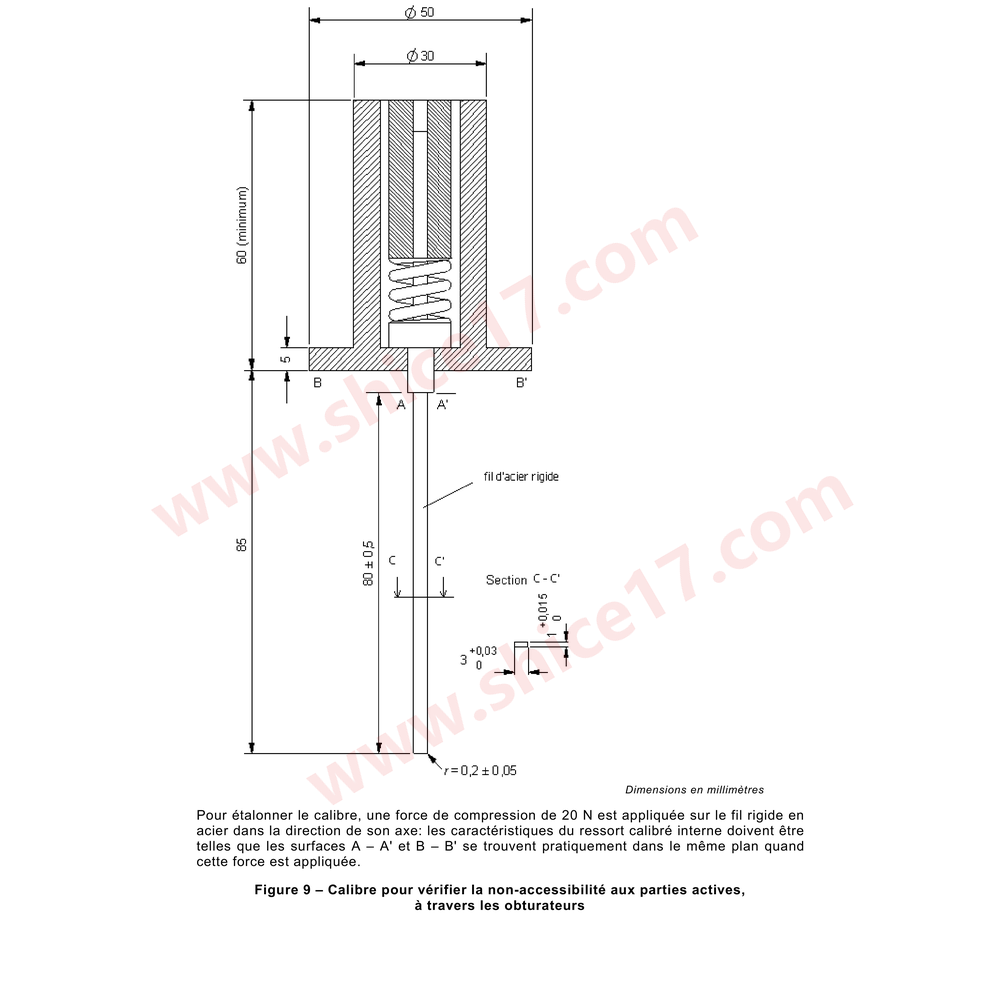

标准图纸
