IEC60884图9保护门不可触及性探针20N插头插座量规 SC-TT02
IEC 60884-1 图9 保护门剂量规 / 20推力试验探针 SC-TT02。探针钢丝 Ø3 mm (+0.03/0) × 80 ± 0.5 mm（矩形截面 3 × 1 mm），端部倒圆 R0.2 ± 0.05 mm，内置校准弹簧 20 推力，带测试引线可电指示接触。
——报价 / 领取资料，联系我们——
- 微信：15989266991
- QQ：8933882
- 邮箱：sales@shice17.com
产品概述
IEC60884图9保护门不可触及性探针20N插头插座量规 SC-TT02，按 IEC 60884-1 图9 图9（Figure 9） 制造，用于插座保护门的带电部件不可触及性试验，与 20N 推力配套使用。
适用标准：IEC 60884-1《家用和类似用途插头插座 第1部分：通用要求》。标准 Figure 9 规定了“Gauge for checking non-accessibility of live parts, through shutters”（检查通过保护门不可触及带电部件的量规），对刚性钢丝施加 20 N 推力校准。
用途
图9量规用于检验插座保护门对带电部件的不可触及性：量规面与插座正面完全贴合后，沿探针轴线施加 20 N 推力，钢丝不得触及带电部件。
结构特点
- 不锈钢量规本体，外径 Ø50 mm，导向孔 Ø30 mm，本体长度 60 mm 以上
- 刚性钢丝探针 Ø3 mm (+0.03/0) × 80 ± 0.5 mm（矩形截面 3 × 1 mm），端部倒圆 R0.2 ± 0.05 mm
- 内置校准弹簧：对钢丝施加 20N 推力时，A–A′ 面与 B–B′ 面基本齐平
- 带柔性测试引线，可接入电路电指示探针与带电部件的接触
主要参数
| 产品编号 | SC-TT02 |
| 本体直径 | Ø50 mm（导向孔 Ø30 mm） |
| 本体长度 | 60 mm 以上 |
| 探针钢丝 | Ø3 mm (+0.03/0) × 80 ± 0.5 mm（矩形截面 3 × 1 mm） |
| 端部倒圆 | R0.2 ± 0.05 mm |
| 推力 | 20N |
| 参考标准 | IEC 60884-1 图9 图9（Figure 9） |
以标准图纸为准，出货随附实测尺寸数据。

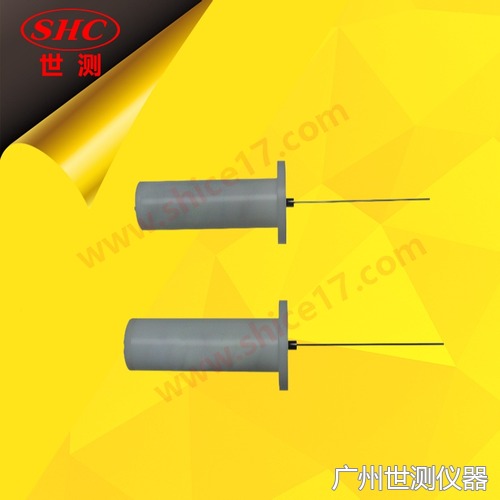

产品实物图片
标准图纸
