IS1293图9保护门不可触及性探针20N印度插头插座量规 SC-TT02
IS 1293:2019 图9保护门量规 / 20N推力试验探针 SC-TT02。探针钢丝 Ø3mm(+0.03/0)×80±0.5mm，端部倒圆 R0.2±0.05mm，内置校准弹簧 20N 推力，带测试引线可电指示接触。
——报价 / 领取资料，联系我们——
- 微信：15989266991
- QQ：8933882
- 邮箱：sales@shice17.com
产品概述
IS1293图9保护门不可触及性探针20N印度插头插座量规 SC-TT02，按 IS 1293:2019 图9 制造，用于插座保护门带电部件不可触及性试验。
适用标准：IS 1293:2019《2.5A、6A 和 16A、250V 插头和插座》（印度标准，与 IEC 60884-1 协调）。标准图 9、图 10 规定了检验护门（保护门）对带电部件不可触及性、以及加强防护型插座带电部件不可触及性的弹簧加力量规。
用途
图9量规用于检验插座护门（保护门）对带电部件的不可触及性：量规面与插座正面完全贴合后，沿轴线对探针钢丝施加 20N 推力，钢丝不得触及带电部件。探针经柔性测试引线引出，可通过电路指示是否与带电部件接触。
结构特点
- 不锈钢量规本体，外径 Ø50mm，导向孔 Ø30mm，本体长度 60mm 以上
- 刚性钢丝探针 Ø3 mm (+0.03/0) × 80 ± 0.5 mm，端部倒圆 R0.2 ± 0.05 mm
- 内置校准弹簧：对钢丝施加 20 N 推力时，A–A′ 面与 B–B′ 面基本齐平
- 带柔性测试引线，可接入电路电指示探针与带电部件的接触
主要参数
| 产品编号 | SC-TT02 |
| 本体直径 | Ø50 mm（导向孔 Ø30 mm） |
| 本体长度 | 60 mm 以上 |
| 探针钢丝 | Ø3 mm (+0.03/0) × 80 ± 0.5 mm |
| 端部倒圆 | R0.2 ± 0.05 mm |
| 推力 | 20 N |
| 参考标准 | IS 1293:2019 图9 |
以标准图纸为准，出货随附实测尺寸数据。

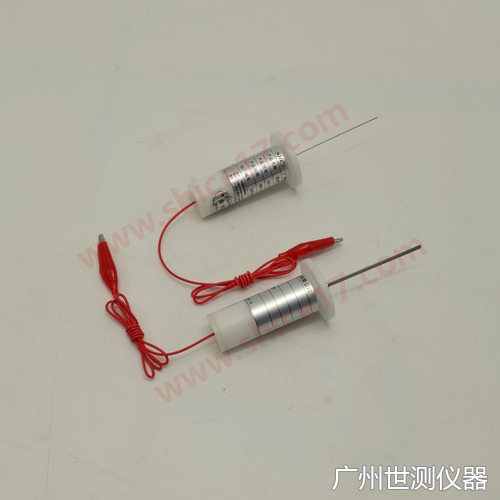

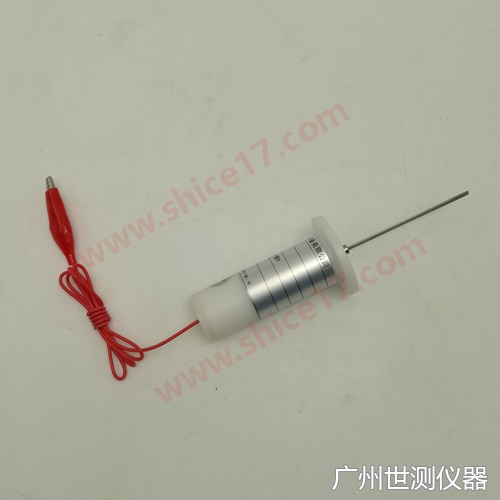

产品实物图片

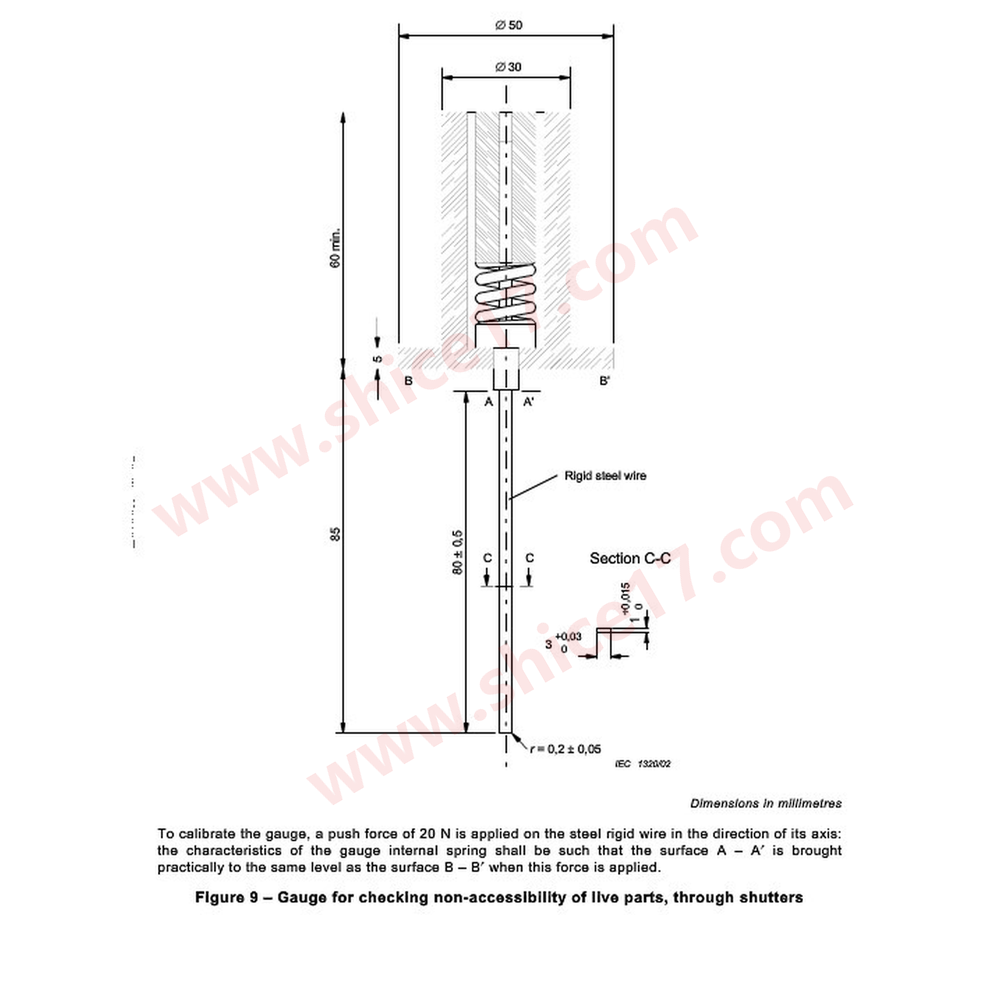

标准图纸
