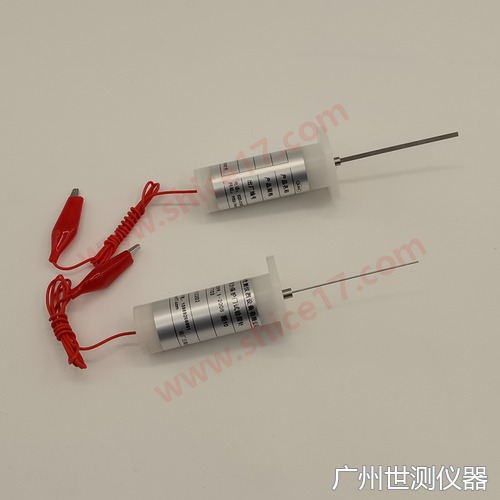

依照 IEC 62196-1:2025 图9（Figure 9 Gauge “A”）与图10（Figure 10 Gauge “B”）设计制造的插座保护门不可触及性试验探针在广州世测仪器投产，一套两支，分别带 20N 与 1N 推力，用于检验插座保护门（shutter）对带电部件的不可触及性。
1、本套清单
| 序号 | 产品名称 | 标准图号 | 推力 | 世测编号 | 探针钢丝 |
| 1 | IEC62196图9保护门不可触及性探针20N Gauge A | IEC 62196-1:2025 图9 Gauge “A” | 20 N | SC-TT02 | 3 × 1 mm，R0.2±0.05 |
| 2 | IEC62196图10保护门不可触及性探针1N Gauge B | IEC 62196-1:2025 图10 Gauge “B” | 1 N | SC-TT03 | Ø1 mm，R0.05 |
2、标准依据

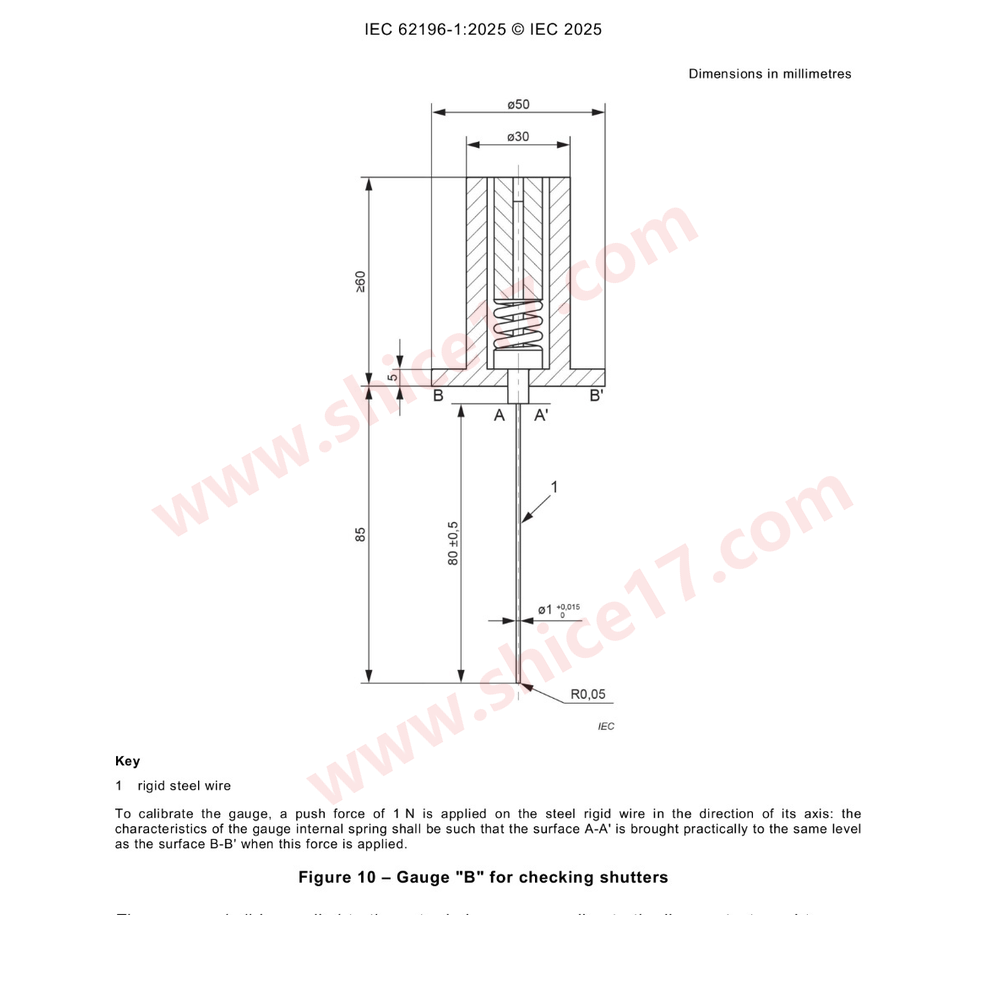

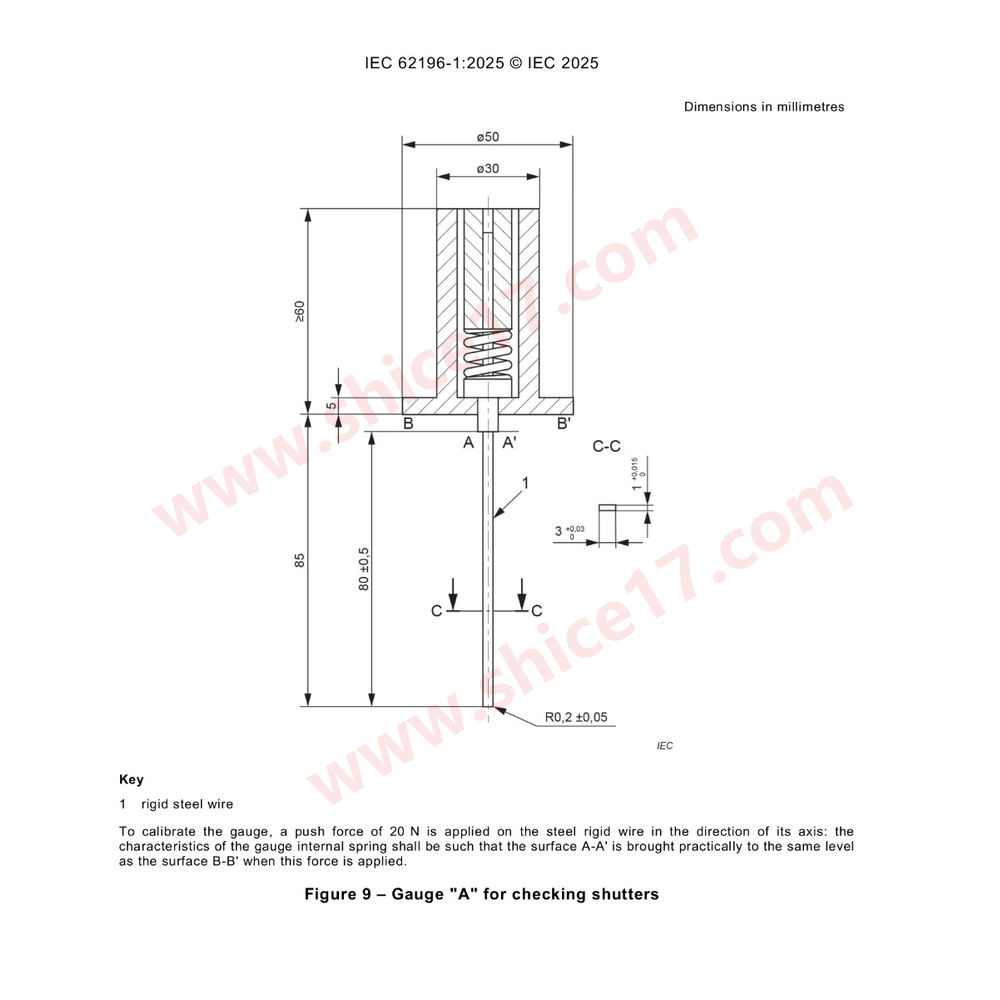

IEC 62196-1:2025《电动汽车传导充电用连接装置 第1部分：通用要求》中，Figure 9 与 Figure 10 规定了检验保护门对带电部件不可触及性的两支量规：Gauge “A” 对刚性钢丝施加 20 N 推力校准，钢丝为 3 × 1 mm 矩形截面、端部倒圆 R0.2±0.05 mm；Gauge “B” 对刚性钢丝施加 1 N 推力校准，钢丝为 Ø1 mm 圆形截面、端部倒圆 R0.05 mm。两支量规本体均为 Ø50 mm、导向孔 Ø30 mm、本体长度 60 mm 以上，当施加对应推力时 A–A′ 面与 B–B′ 面基本齐平。
3、结构特点与使用说明
- 不锈钢量规本体，外径 Ø50 mm，导向孔 Ø30 mm，本体长度 60 mm 以上
- 刚性钢丝探针 80 ± 0.5 mm；20N 版为 3 × 1 mm 矩形截面、端部倒圆 R0.2 ± 0.05 mm；1N 版为 Ø1 mm 圆形截面、端部倒圆 R0.05 mm
- 内置校准弹簧：施加对应推力时 A–A′ 面与 B–B′ 面基本齐平
- 带柔性测试引线，可接入电路电指示探针与带电部件的接触
- 先用 20N 探针依次从三个方向施加在保护门最不利的位置，每个方向约 5 s，期间不得旋转探针；再用 1N 探针从三个方向各施加 1N，每次碰触后须拔出探针独立进行
4、产品详情
5、产品链接
- IEC62196图9保护门不可触及性探针20N Gauge A（IEC 62196-1:2025 图9 Gauge “A”，20 N）
- IEC62196图10保护门不可触及性探针1N Gauge B（IEC 62196-1:2025 图10 Gauge “B”，1 N）
IEC 62196-1 适用于电动汽车传导充电用插头、插座、车辆连接器与车辆输入口；若您使用 IEC 60884-1 或 GB/T 2099.1-2021 体系，同一对探针同样适用，详见本站另两篇对应文章。其它标准（GB、UL、BS、DIN-VDE、NF、AS/NZS、TIS 等）的插头插座量规也可来图来样定制，欢迎垂询。
