产品概述
插孔最小拔出力量规（又称插孔拔出力规、最小拔出力测试量规）用于检验插座插套（金属片）对插销的夹持保持力。将规定直径与重量的量规插入插座插孔，量规在自身重量作用下于规定时间内不得自行脱落，即可判定插座弹片夹持力满足要求，防止插头受振动、拉扯而意外松脱断电。
本 4 件套同时覆盖 德标 DIN VDE 0620-1 与 法标 NF C 61-314 两套体系，含 Φ3.80mm 与 Φ4.60mm 两种插销直径，共 4 支量规，适用于插座生产与第三方检测的拔出力（夹持力）抽检。
1、本次 4 件套清单
| 序号 | 型号 | 适用标准 | 量规直径 | 重量 | 检验对象 |
|---|---|---|---|---|---|
| 1 | L2A | DIN VDE 0620-1 Lehre 2A | Φ3.80mm | 200g | 德标插座插套最小拔出力量（兼校核插孔内金属片最短接触距离） |
| 2 | L2B | DIN VDE 0620-1 Lehre 2B | Φ4.60mm | 200g | 德标插座插套最小拔出力量（兼校核插孔内金属片最短接触距离） |
| 3 | C4B | NF C 61-314 C4B | Φ3.80mm | 400g | 法标 16A/250V Type-E 插座最小拔出力 |
| 4 | C4C | NF C 61-314 C4C | Φ4.60mm | 400g | 法标 16A/250V Type-E 插座最小拔出力 |
2、各量规分别检验什么
- L2A（Lehre 2A，Φ3.80mm / 200g）：检验德标 16A 插座插套对 Φ3.80mm 插销的最小拔出力量，同时校核插孔内金属片的最短接触距离。
- L2B（Lehre 2B，Φ4.60mm / 200g）：检验德标 16A 插座插套对 Φ4.60mm 插销的最小拔出力量，同时校核插孔内金属片的最短接触距离。
- C4B（NF C 61-314 C4B，Φ3.80mm / 400g）：检验法标 16A/250V Type-E 插座插套对 Φ3.80mm 插销的最小拔出力。
- C4C（NF C 61-314 C4C，Φ4.60mm / 400g）：检验法标 16A/250V Type-E 插座插套对 Φ4.60mm 插销的最小拔出力。
3、测试方法与判定
将量规垂直插入插座插孔，使量规在自身重量（200g 或 400g）作用下保持；判定原则：量规插入后在规定时间内不得自行脱落（法标 NF C 61-314 C4 系列标准判定为插入后 30s 内不脱落）。具体保持时间与判定以对应标准条款为准。

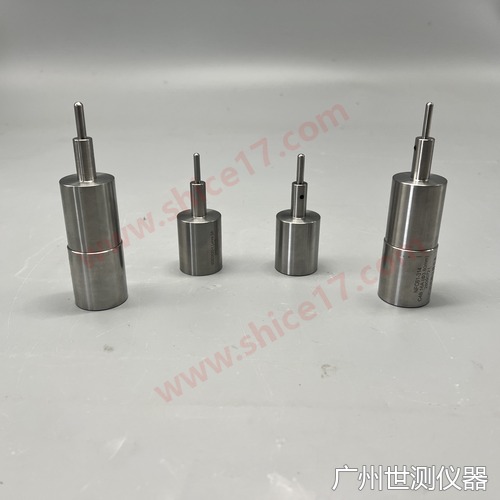

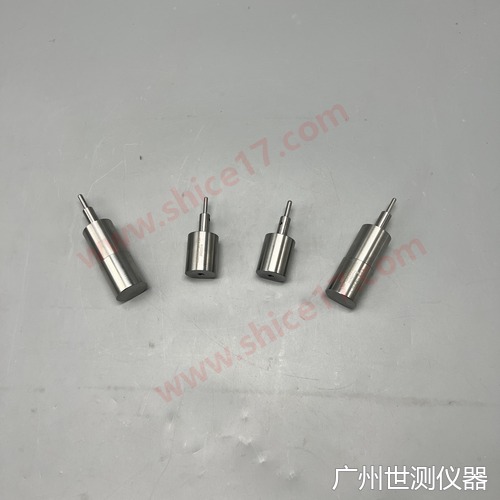

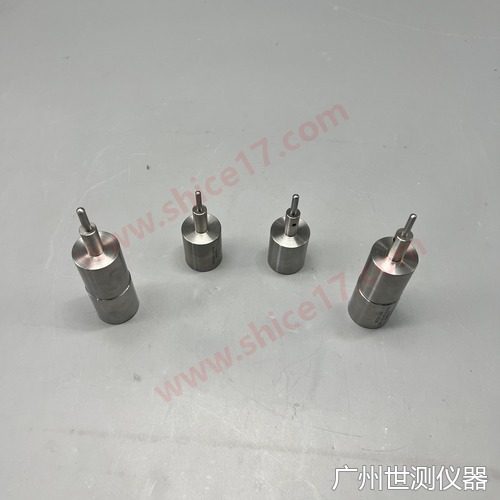

4、产品实物图片
