比利时NBN C61-112-1 C45插头温升试验量规二极插头发热试验治具

比利时NBN C61-112-1 C45插头温升试验量规二极插头发热试验治具

SC-NC45

产品概述

本量规是 NBN C61-112-1 标准 C45 图号（Fiche calibre C45）规定的插头温升试验量规，用于执行插头通电发热的温升试验。量规呈圆形盘状本体，前端固定两支 Φ4.85 +0.01 / 0 mm 钢销（中心距 19 ± 0.05 mm，伸出 19.5 ± 0.1 mm），后端带滚花手柄与 A-A 剖切结构，模拟插头在插座中的实际接触位置并施加规定的通电负荷。

适用于比利时 NBN C61-112-1:2025（家用及类似用途插头插座，即带 CBE 标志的比利时国标插头插座）型式试验、认证检验与工厂出厂检验，也可用于其它采用 CEBE 插头插座体系的市场产品的出口检验。

主要规格及对应技术参数

执行标准	NBN C61-112-1:2025
量规编号	C45（Fiche calibre C45）
插销直径	Φ4.85 mm（公差 +0.01 / 0 mm），中心距 19 ± 0.05 mm
插销伸出长度	19.5 ± 0.1 mm
本体尺寸	圆盘 Φ37.9 -0.03 mm，R12.5 ± 0.05 mm 滚花边，Φ10 mm 定位孔
附加孔	Φ6 mm / 2.8 ± 0.03 mm，台阶高度 4.9 ± 0.03 / 33.3 ± 0.06 mm
适用对象	2.5A / 16A 250V 二极插头
检验项目	插头通电状态下的温升

测试步骤

1. 检查量规插销直径、伸出长度及圆盘本体是否完好，滚花手柄应转动灵活。
2. 将待试插头正确装夹于量规圆盘前端，使插销与量规插销位置对应。
3. 按标准要求通以额定电流并接入温度测量装置。
4. 按规定时间测量插头插销部位温度，记录温升值。
5. 温升不超过标准规定限值，判定合格。
6. 试验后检查量规插销是否磨损变形，必要时送计量校准。

材质与计量

量规采用进口模具钢制造，硬度与表面粗糙度按标准要求控制，表面经防锈处理，耐腐蚀、耐磨损，可长期承受实验室常规使用；每支量规随附计量校准证书。

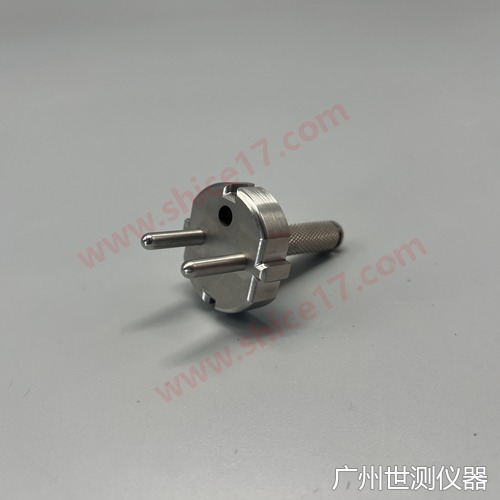

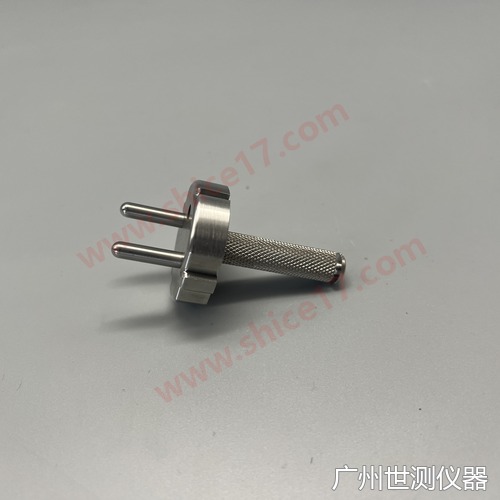

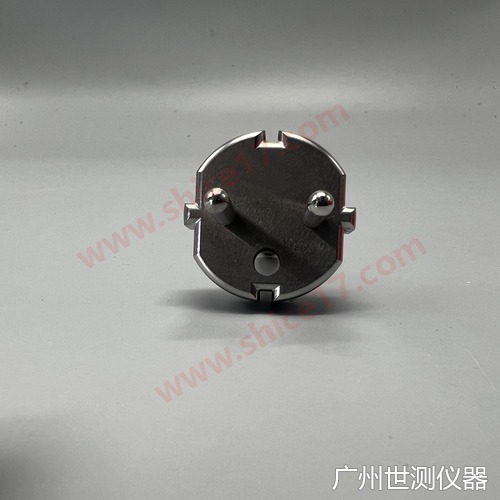

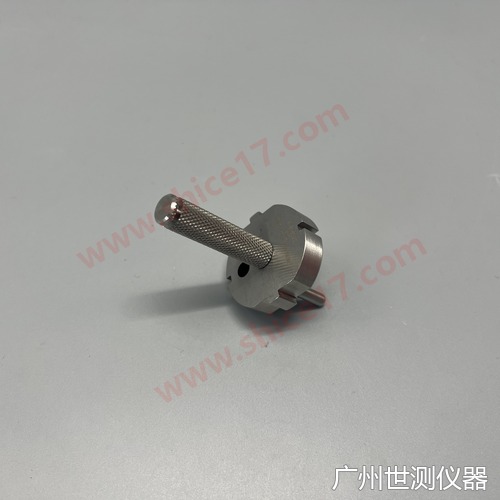

产品实物图片

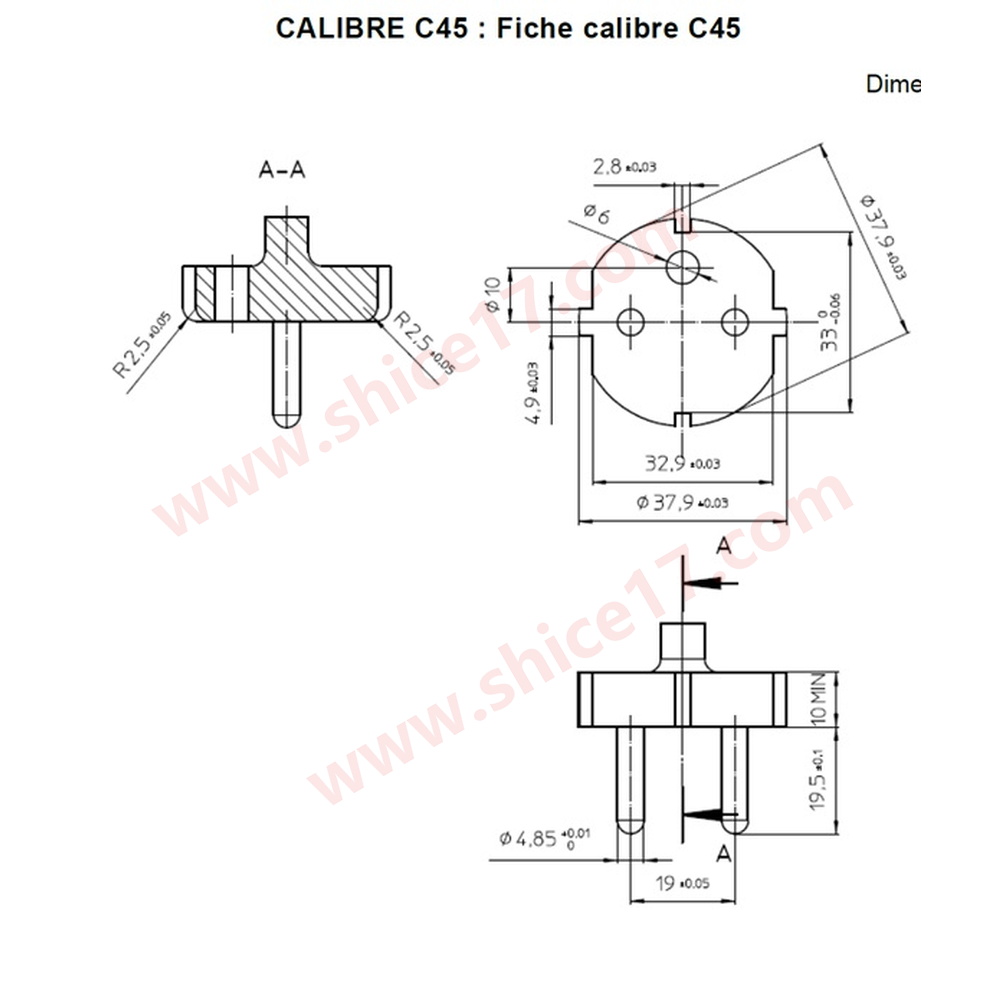

标准图纸
