比利时NBN C61-112-1 C42B温升试验量规第22条2.5A二极插头4.06mm钢销

比利时NBN C61-112-1 C42B温升试验量规第22条2.5A二极插头4.06mm钢销

SC-NC42B

产品概述

本量规是 NBN C61-112-1 标准 C42 温升试验量规的 B 型（Φ4.06 -0.01 mm 钢销），用于执行标准第 19～22 条的温升试验，考核 2.5A 250V 二极插头在通电发热状态下的插销温升是否超限。量规模拟实际插头的插销截面与接触位置，配合恒温槽与温度测量装置记录插销温升，验证插头的载流能力。

适用于比利时 NBN C61-112-1:2025（家用及类似用途插头插座，即带 CBE 标志的比利时国标插头插座）型式试验、认证检验与工厂出厂检验，也可用于其它采用 CEBE 插头插座体系的市场产品的出口检验。

主要规格及对应技术参数

执行标准	NBN C61-112-1:2025 第 19～22 条（温升试验）
量规编号	C42B，插销直径 d = 4.06 mm（公差 0 / -0.01 mm）
适用条款	第 22 条
插销材料	钢（淬火钢，表面粗糙度 Ra 0.6～0.8 μm）
外形尺寸	规体 35.3 ± 0.3 × 13.7 ± 0.3 mm，两插销平行且无绝缘护套
适用对象	2.5A 250V 二极插头
检验项目	插销温升（不超过规定限值）

测试步骤

1. 确认量规为 C42B（插销 Φ4.06 -0.01 mm），并与 C42A（黄铜 Φ4 ± 0.03 mm）区分。
2. 按标准第 19～22 条要求，将待试插头装入温升试验装置并通以额定电流。
3. 试验中按规定时间（如 1 小时后）测量插销温度，记录温升值。
4. 插销温升不超过标准规定限值，判定该型号插头合格。
5. 定期校验量规插销直径与规体平行度，超差量规不得继续使用。
6. 全部试验数据记录归档，供型式试验报告引用。

材质与计量

量规采用进口模具钢制造，硬度与表面粗糙度按标准要求控制，表面经防锈处理，耐腐蚀、耐磨损，可长期承受实验室常规使用；每支量规随附计量校准证书。

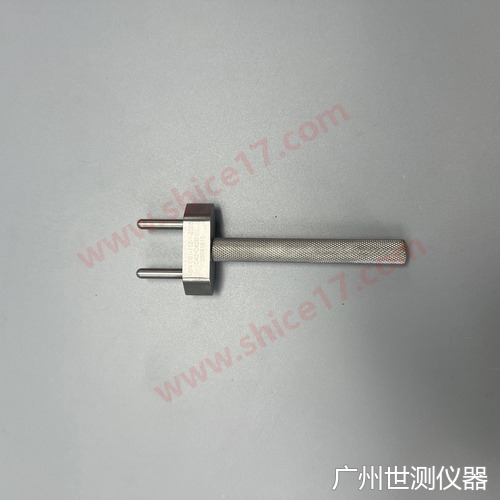

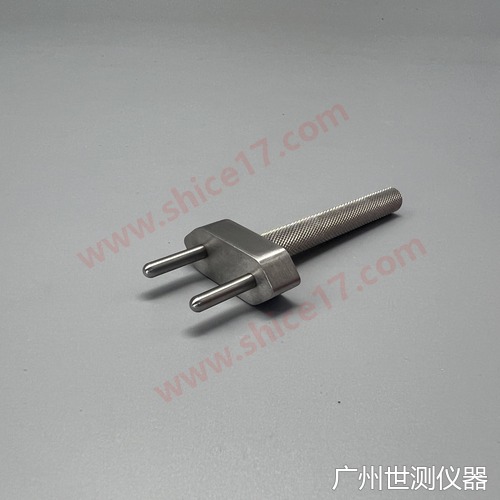

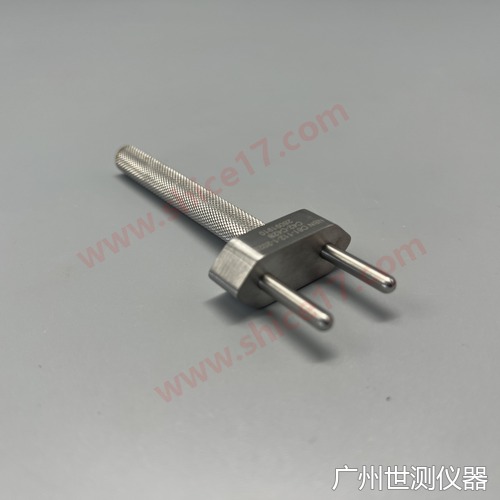

产品实物图片

标准图纸
