GB/T2099.3-2022附加力矩插头量规（图101/图102）
GB/T 2099.3-2022 第14.23条转换器附加力矩试验量规系列总览：图101单相两极（L1）、图102 10A（L2）、图102 16A（L3）三种规格，考核转换器对固定式插座施加的附加力矩（≤0.25N·m）。
——报价 / 领取资料，联系我们——
- 微信：15989266991
- QQ：8933882
- 邮箱：sales@shice17.com
产品概述
附加力矩插头量规（GB/T 2099.3-2022 图101、图102）用于考核转换器插合后对固定式插座施加的附加力矩，对应标准第 14.23 条。本系列共三种规格：
- 单相两极附加力矩插头量规（图101，量规编号 L1，250V 10A）——对应单相两极转换器
- 单相两极带接地附加力矩插头量规 10A（图102，量规编号 L2，250V 10A）——对应 10A 带接地转换器
- 单相两极带接地附加力矩插头量规 16A（图102，量规编号 L3，250V 16A）——对应 16A 带接地转换器
按 GB/T 2099.3-2022 第 14.23 条规定：转换器不应对固定式插座施加过度的应力。是否合格，进行如下试验检查：将转换器插入符合 GB/T 2099.1、GB/T 1002 或 GB/T 1003 要求的固定式插座，每个插座部分应先插合相应的附加力矩量规（见图101、图102），使插座围绕穿过带电插套轴的、在距离插座插合面后面 8mm（对 GB/T 1002-2021 的图2插座）或 10mm（对 GB/T 1002-2021 的图4插座）处的、并与这一插合面平行的水平轴线而旋转；为使插合面维持在垂直平面而需要施加到插座的附加力矩不应大于 0.25 N·m。
系列产品规格
| 序号 | 量规名称 | 图号 | 量规编号 | 规格 | 主部件+螺钉+插销 | 附加配重块 |
|---|---|---|---|---|---|---|
| 1 | 单相两极附加力矩插头量规 | GB/T2099.3-2022 图101 | L1 | 250V 10A | 30±0.5 g | 55±0.5 g |
| 2 | 单相两极带接地附加力矩插头量规 10A | GB/T2099.3-2022 图102 | L2 | 250V 10A | 40±0.5 g | 65±0.5 g |
| 3 | 单相两极带接地附加力矩插头量规 16A | GB/T2099.3-2022 图102 | L3 | 250V 16A | 50±0.5 g | 65±0.5 g |
材质与工艺
- 主部件材质：铝，密度 2.9 g/cm³
- 插销材质：钢，密度 7.75 g/cm³，硬度 HRC 58~62
- 附加配重块：钢，密度 7.75 g/cm³
- 插销未注尺寸按 GB/T 1002-2021（图1 / 图3）执行

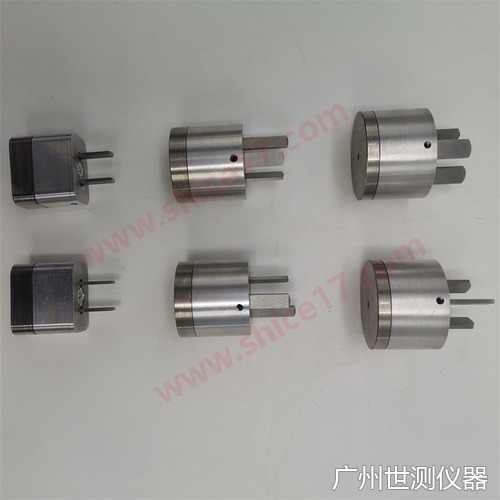

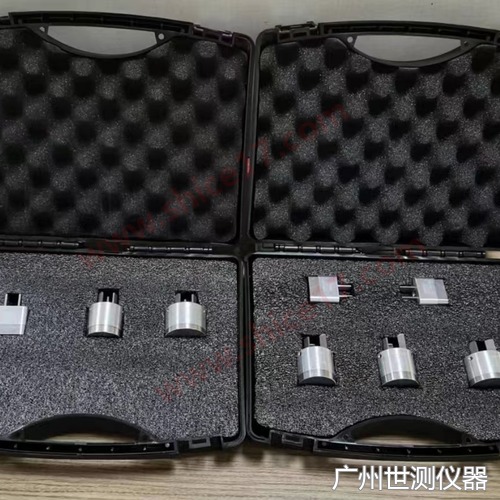

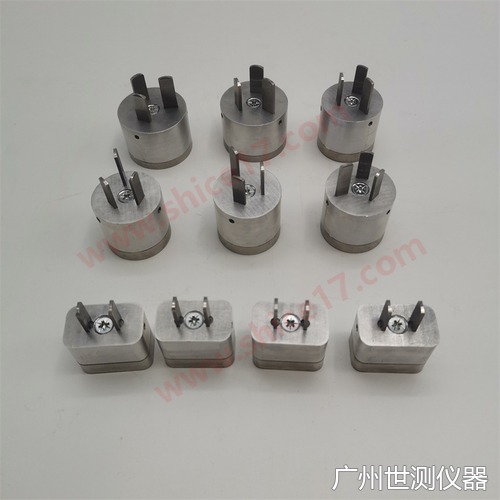

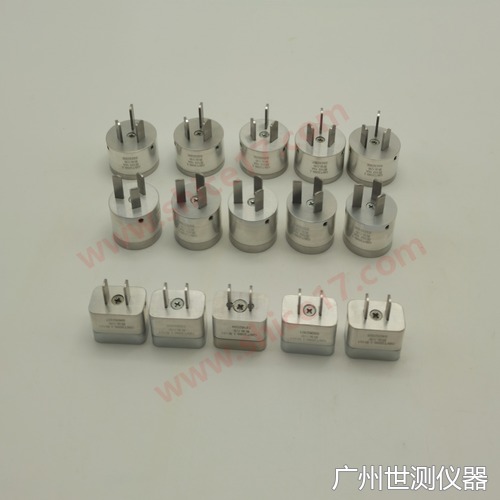

产品实物图片

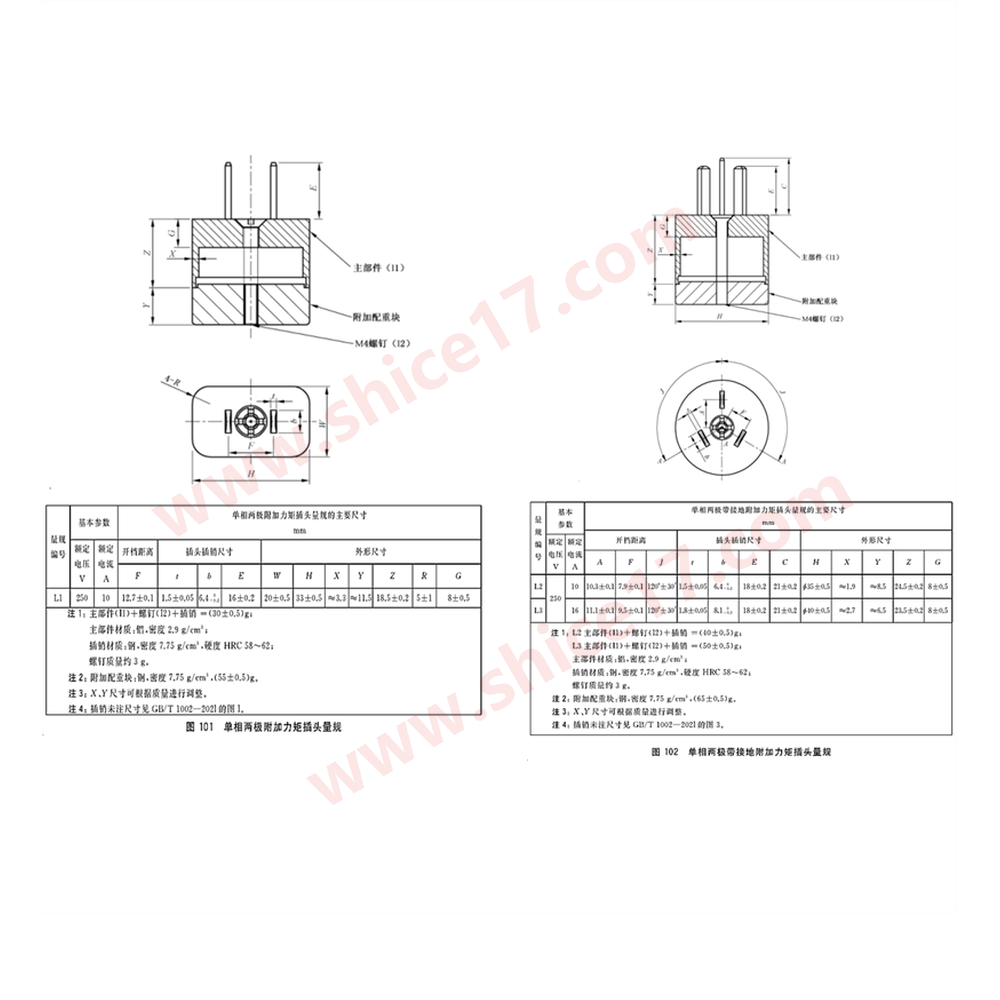

标准图纸
