GB/T2099.3-2022图101单相两极附加力矩插头量规
GB/T 2099.3-2022 第14.23条转换器附加力矩试验量规，图101单相两极，250V 10A，插销钢制HRC58~62，附加配重块55±0.5g，考核转换器对固定式插座施加的附加力矩（≤0.25N·m）。
——报价 / 领取资料，联系我们——
- 微信：15989266991
- QQ：8933882
- 邮箱：sales@shice17.com
产品概述
SC-FJLJ-210 单相两极附加力矩插头量规按 GB/T 2099.3-2022 图101 制作，用于考核单相两极（无接地）转换器插合后对固定式插座施加的附加力矩。量规由主部件、附加配重块和 M4 螺钉组成，插销尺寸与 GB/T 1002-2021 单相两极插头一致，附加配重块使量规总质量达到标准规定值，模拟最不利使用状态。
按 GB/T 2099.3-2022 第 14.23 条规定：转换器不应对固定式插座施加过度的应力。是否合格，进行如下试验检查：将转换器插入符合 GB/T 2099.1、GB/T 1002 或 GB/T 1003 要求的固定式插座，每个插座部分应先插合相应的附加力矩量规（见图101、图102），使插座围绕穿过带电插套轴的、在距离插座插合面后面 8mm（对 GB/T 1002-2021 的图2插座）或 10mm（对 GB/T 1002-2021 的图4插座）处的、并与这一插合面平行的水平轴线而旋转；为使插合面维持在垂直平面而需要施加到插座的附加力矩不应大于 0.25 N·m。
适用标准与检测对象
- 执行标准：GB/T 2099.3-2022《家用和类似用途插头插座 第2-5部分：转换器的特殊要求》第 14.23 条、图101
- 插销未注尺寸依据：GB/T 1002-2021 的图1
- 检测对象：单相两极（无接地极）转换器、转换插头
- 配套插座：符合 GB/T 2099.1、GB/T 1002（图2 / 图4 插座）的固定式插座
- 考核项目：附加力矩试验（为使插合面维持垂直平面所需的附加力矩 ≤ 0.25 N·m）
主要尺寸（mm）
| 量规编号 | 额定电压 | 额定电流 | F | t | b | E | W | H | X | Y | Z | R | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | 250V | 10A | 12.7±0.1 | 1.5±0.05 | 6.4（0/-0.3） | 16±0.2 | 20±0.5 | 33±0.5 | ≈3.3 | ≈11.5 | 18.5±0.2 | 5±1 | 8±0.5 |
材质与质量
- 主部件材质：铝，密度 2.9 g/cm³
- 插销材质：钢，密度 7.75 g/cm³，硬度 HRC 58~62
- 主部件(11)+螺钉(12)+插销 合计质量：30±0.5 g；螺钉 M4，质量约 3 g
- 附加配重块：钢，密度 7.75 g/cm³，质量 55±0.5 g
- X、Y 尺寸可根据质量进行调整

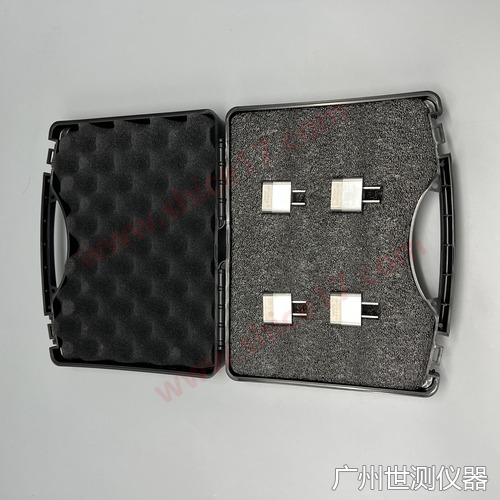

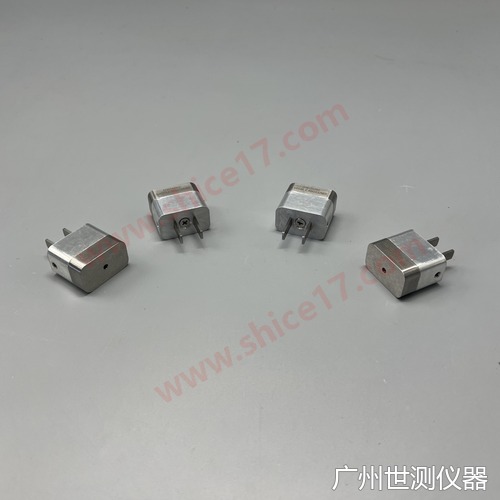

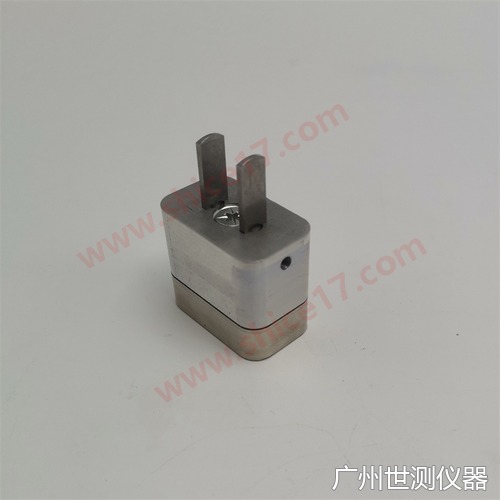

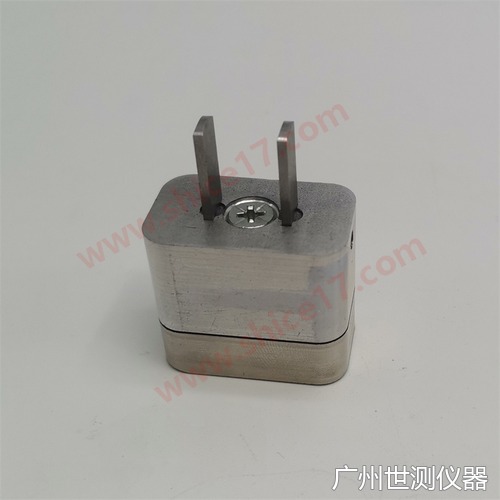

产品实物图片
标准图纸
