GB/T2099.3-2022图102单相两极带接地附加力矩插头量规10A
GB/T 2099.3-2022 第14.23条转换器附加力矩试验量规，图102量规编号L2，10A带接地插头，主部件+螺钉+插销 40±0.5g、附加配重块65±0.5g，考核转换器对固定式插座施加的附加力矩（≤0.25N·m）。
——报价 / 领取资料，联系我们——
- 微信：15989266991
- QQ：8933882
- 邮箱：sales@shice17.com
产品概述

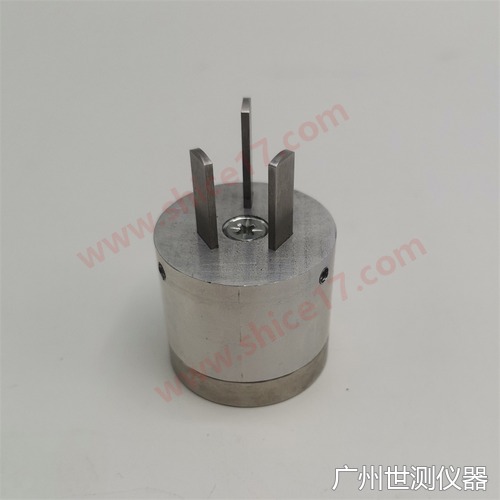

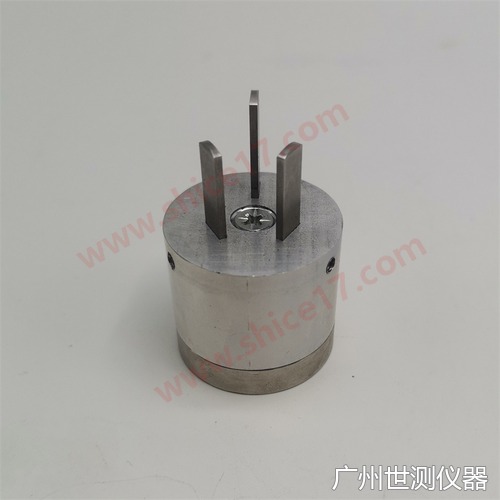

SC-FJLJ-310 单相两极带接地附加力矩插头量规（10A）按 GB/T 2099.3-2022 图102 制作，量规编号 L2，用于考核 10A 单相两极带接地转换器插合后对固定式插座施加的附加力矩。量规由主部件、附加配重块和螺钉组成，三个插销按 120°±30′ 分布，尺寸与 GB/T 1002-2021 的 10A 带接地插头一致。
按 GB/T 2099.3-2022 第 14.23 条规定：转换器不应对固定式插座施加过度的应力。是否合格，进行如下试验检查：将转换器插入符合 GB/T 2099.1、GB/T 1002 或 GB/T 1003 要求的固定式插座，每个插座部分应先插合相应的附加力矩量规（见图101、图102），使插座围绕穿过带电插套轴的、在距离插座插合面后面 8mm（对 GB/T 1002-2021 的图2插座）或 10mm（对 GB/T 1002-2021 的图4插座）处的、并与这一插合面平行的水平轴线而旋转；为使插合面维持在垂直平面而需要施加到插座的附加力矩不应大于 0.25 N·m。
适用标准与检测对象
- 执行标准：GB/T 2099.3-2022《家用和类似用途插头插座 第2-5部分：转换器的特殊要求》第 14.23 条、图102（量规编号 L2）
- 插销未注尺寸依据：GB/T 1002-2021 的图3
- 检测对象：10A 单相两极带接地转换器、转换插头
- 配套插座：符合 GB/T 2099.1、GB/T 1002（图4 插座）的固定式插座
- 考核项目：附加力矩试验（为使插合面维持垂直平面所需的附加力矩 ≤ 0.25 N·m）
主要尺寸（mm）
| 量规编号 | 额定电压 | 额定电流 | A | F | J | t | b | E | C | H | X | Y | Z | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L2 | 250V | 10A | 10.3±0.1 | 7.9±0.1 | 120°±30′ | 1.5±0.05 | 6.4±0.3 | 18±0.2 | 21±0.2 | φ35±0.5 | ≈1.9 | ≈8.5 | 24.5±0.2 | 8±0.5 |
材质与质量
- 主部件材质：铝，密度 2.9 g/cm³
- 插销材质：钢，密度 7.75 g/cm³，硬度 HRC 58~62
- 主部件(11)+螺钉(12)+插销 合计质量：40±0.5 g；螺钉质量约 3 g
- 附加配重块：钢，密度 7.75 g/cm³，质量 65±0.5 g
- X、Y 尺寸可根据质量进行调整
