7006-79-2通规G10q灯头量规IEC60061-3

G10q灯头量规 7006-79-2 灯头通规

SC-G10q-79

产品概述

G10q 7006-79-2 灯头通规由广州世测仪器设备依据 IEC 60061-3《灯头、灯座及检验其互换性和安全性的量规 — 第 3 部分：量规》与 GB/T 1483.2《灯头、灯座检验量规 第 2 部分：插脚式灯头、灯座的量规》的标准图纸与公差加工制造，专用于 G10q 四插脚灯头（环形荧光灯管、吸顶环形灯管常用灯头）的尺寸检验。

G10q 灯头依靠四只插脚完成定位并承载电流，插脚直径、插脚（含止档）位移以及灯头端面到插脚端部的位置公差一旦超差，就会出现灯管装不进灯座、插脚接触不良或装上后松动脱落等问题。仅凭卡尺无法判定“能不能装配并可靠接触”，必须使用本通规按标准规定的 O 面／X 面／Y 面进行判定，是 G10q 灯头来料检验、成品出厂检验与型式试验的专用检具。

检验目的

• 检验 G10q 灯头的尺寸 Fmin、Fmax；
• 检验插脚直径，以及插脚（包括止档）的位移。

检验方法（判定准则）

将量规的 O 面套在成品灯灯头的插脚上，仅依靠量规自身重量（不施加外力），量规的 O 面应能与灯头端面相接触；在此位置上，四只插脚的端部不应低于 X 面，也不应凸出 Y 面。满足上述状态即判定该 G10q 灯头尺寸合格。

材质与计量

• 材料：日本进口模具钢，尺寸稳定性好
• 硬度：洛氏硬度 HRC58 以上，不易磨损
• 防锈：采用防锈材料处理，防锈性能好
• 寿命：比普通量规长 3～5 倍以上
• 计量：由具备 CNAS 认可资质的检测实验室进行计量校准并出具计量证书；量规均有刻字标识

适用标准

IEC 60061-3《灯头、灯座及检验其互换性和安全性的量规 — 第 3 部分：量规》／GB/T 1483.2《灯头、灯座检验量规 第 2 部分：插脚式灯头、灯座的量规》，对应灯头量规图号 7006-79-2；适用灯头型号 G10q。

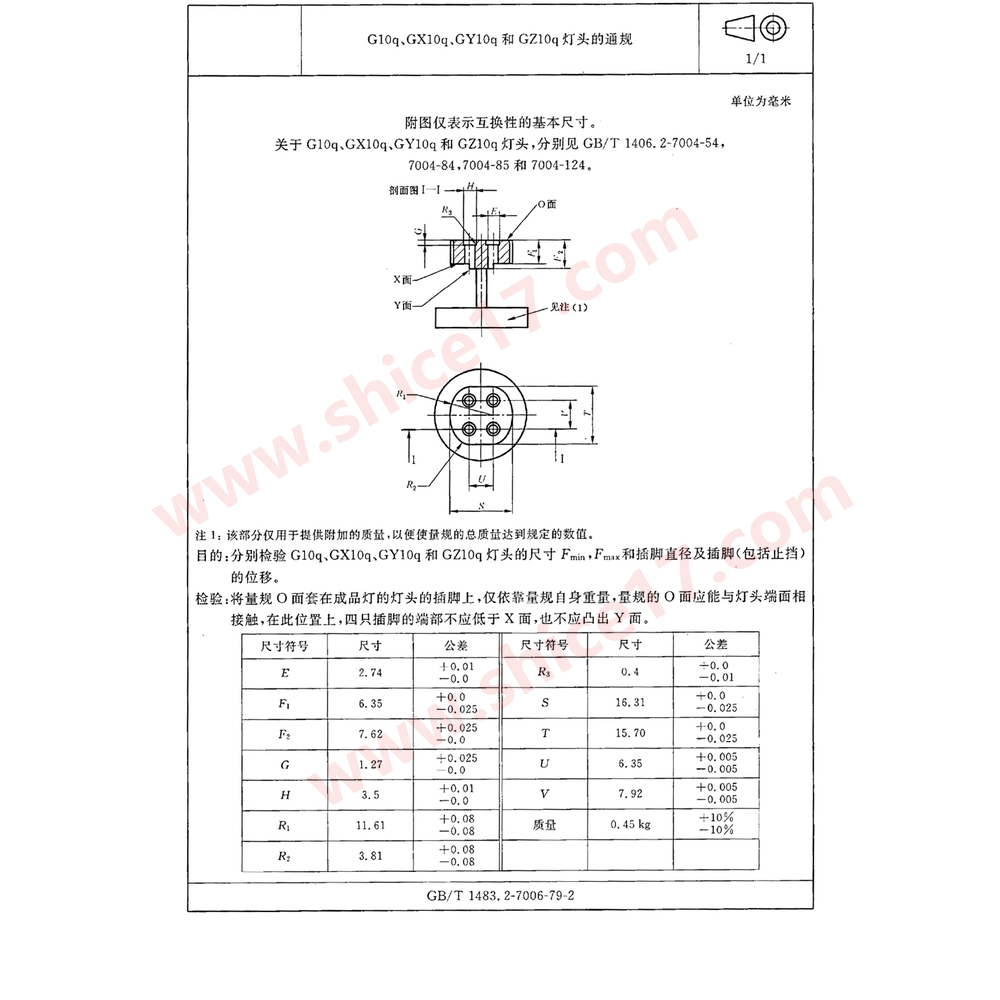

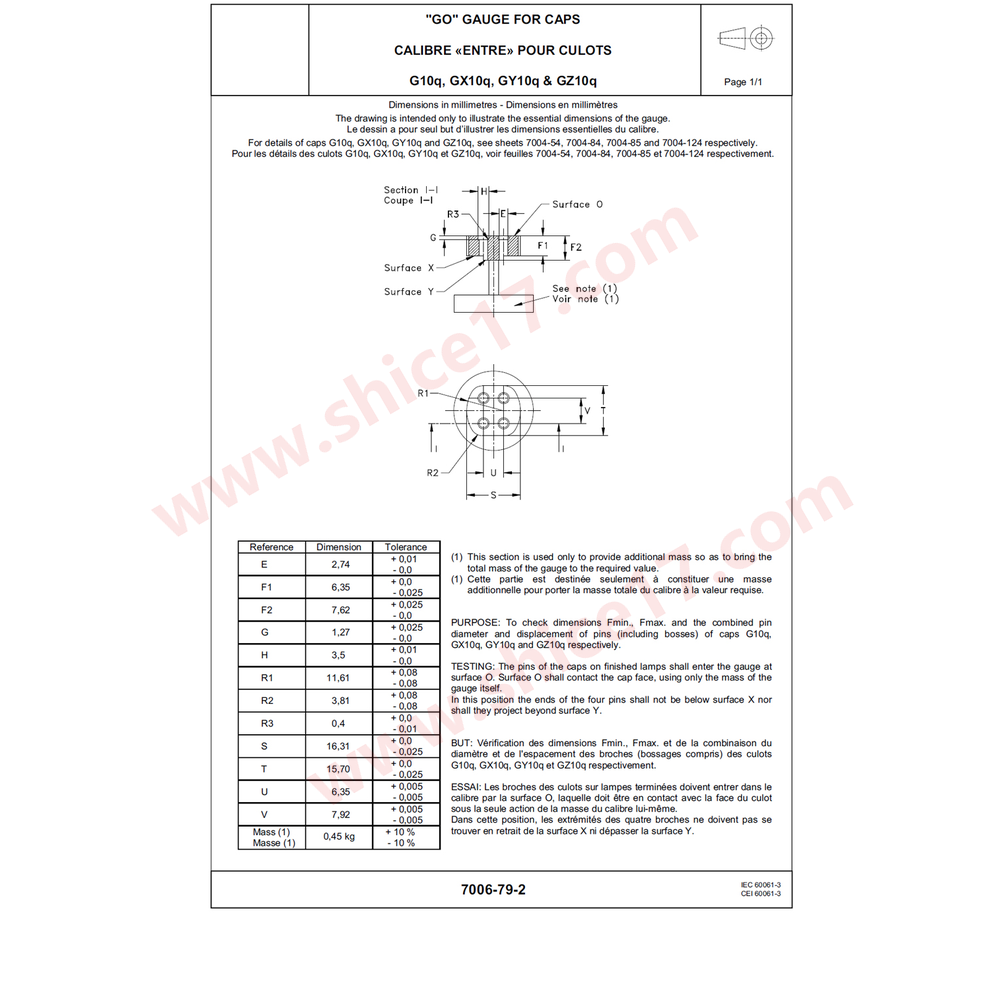

标准图纸

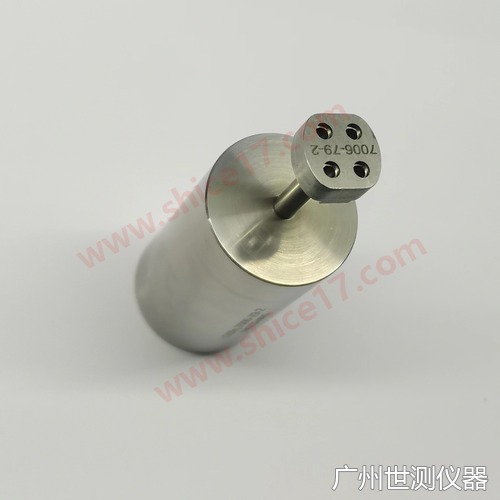

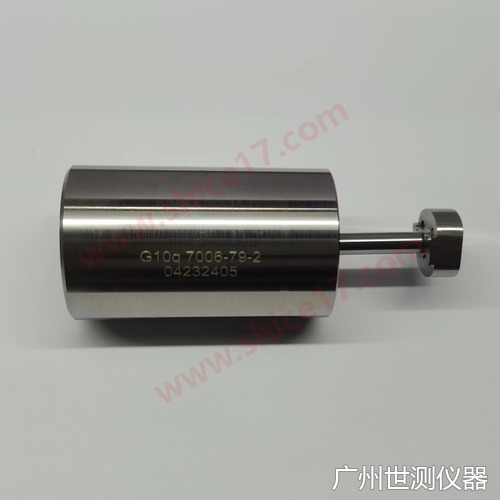

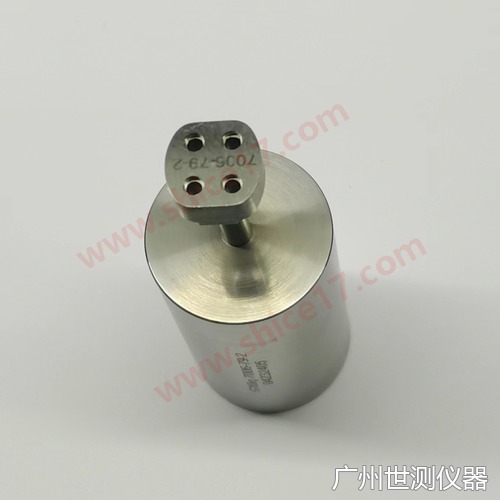

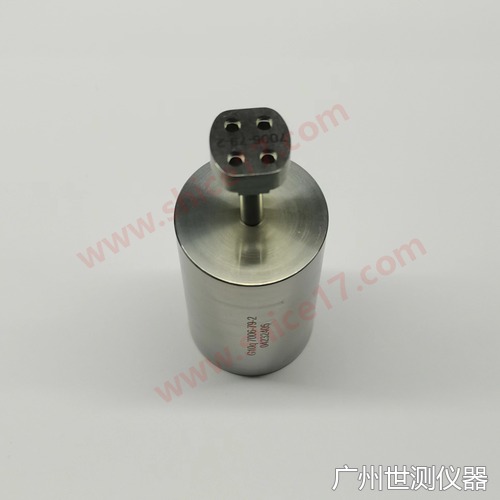

产品实物图片

相关产品

• 灯头灯座量规（全系列）

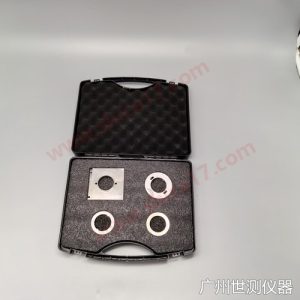

• GX53灯头量规7006-142系列4件套
