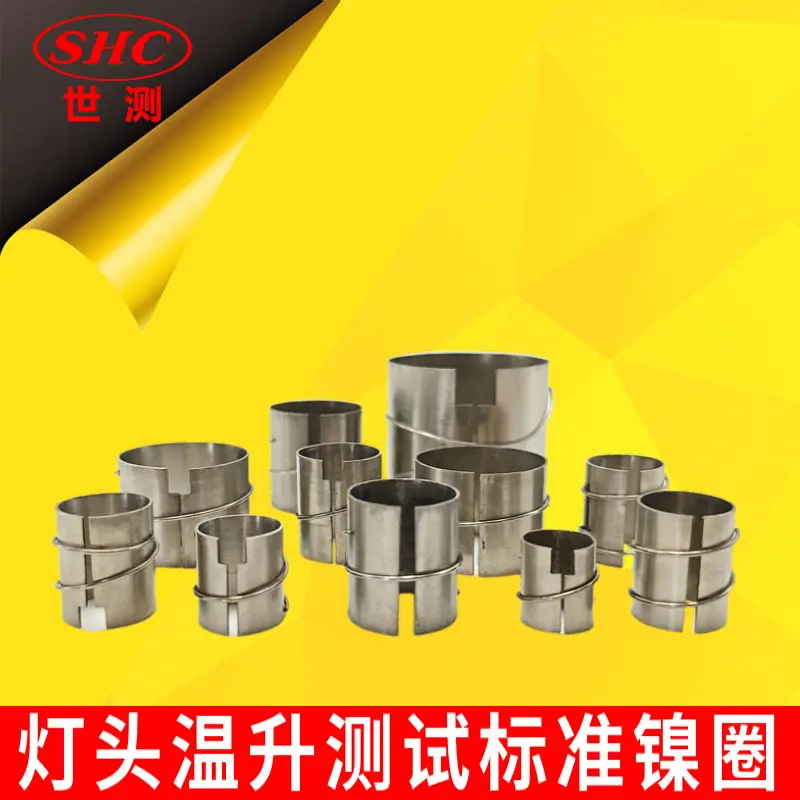

IEC 60360 灯头温升测试灯座套筒/镍圈(图3–图14)系列总览
IEC 60360 灯头温升试验用灯座套筒(温升镍圈)系列总览,覆盖图3–图14 共 12 个图号,符合 IEC60360、QB/T2512-2001、GB/T24392-2009 灯头温升测量方法标准。
——报价 / 领取资料,联系我们——
- 微信:15989266991
- QQ:8933882
- 邮箱:sales@shice17.com

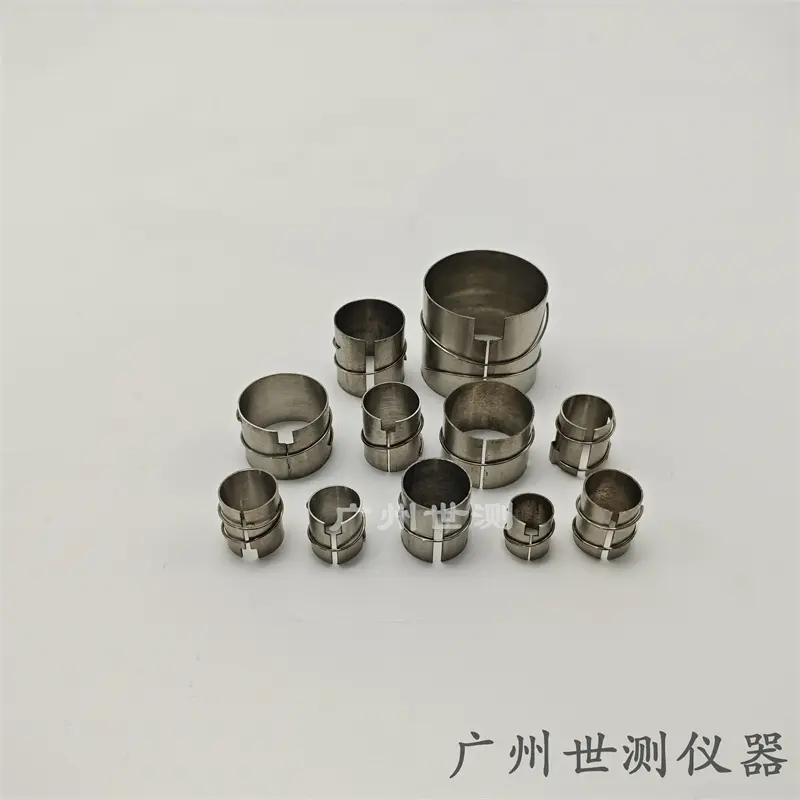

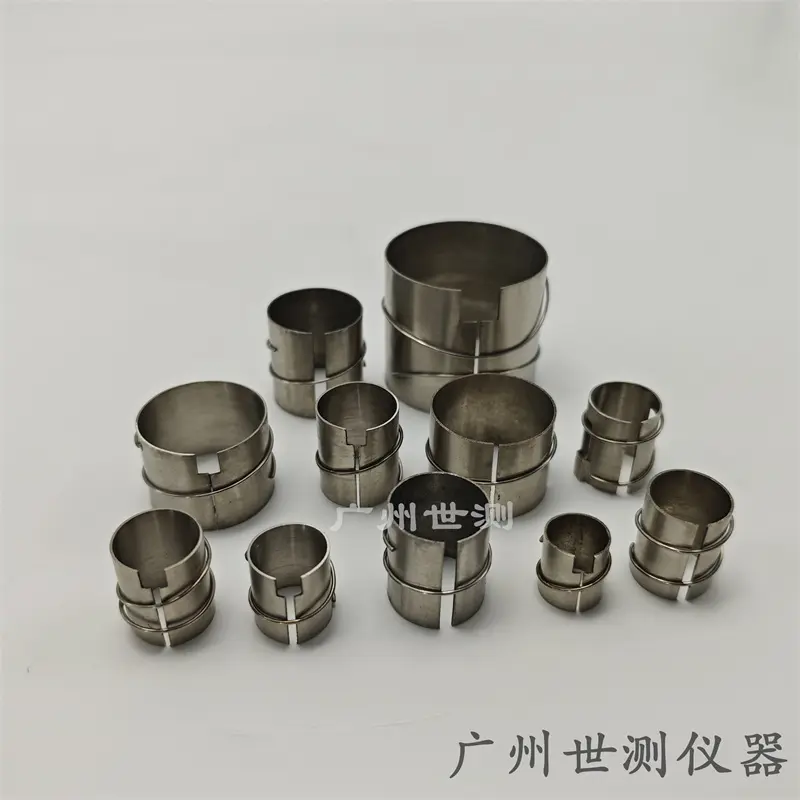

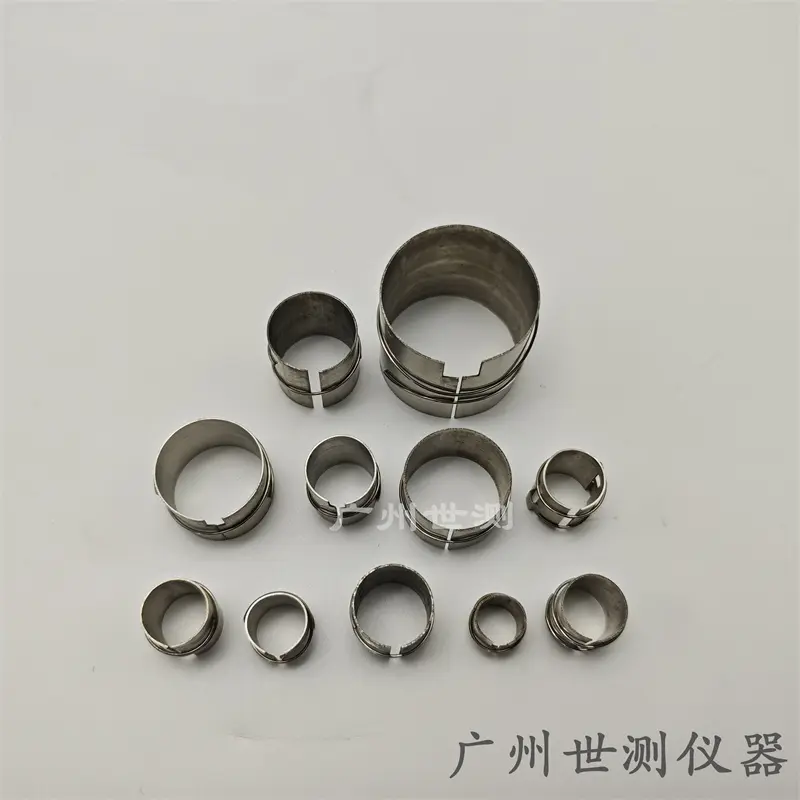

系列总览。本页汇总 IEC 60360 灯头温升试验用灯座套筒(温升镍圈)的全部图号,从图3(E14/20)到图14(E12/15)。各图号的内径与开缝尺寸不同、不能互换,请按被测灯头选型;下表与页尾清单中的型号均可点进对应产品页,查看实物图、标准图与完整尺寸。
| 产品名称: | ||||
| 标准灯头用试验灯座温升镍圈(温升套筒),符合IEC60360、QB/T2512-2001、GB/T24392-2009相关灯头温升的测量方法标准要求。 | ||||
| 产品概述: | ||||
| 符合IEC60360、QB/T2512-2001、GB/T24392-2009相关灯头温升的测量方法标准要求。 | ||||
| 技术参数: | ||||
| 1、镍(日本进口):含量99%以上 | ||||
| 2、维氏硬度:135±15 | ||||
| 3、厚度:0.5mm±0.02mm | ||||
| 4、弹簧材料:直径0.8mm, 长度环绕套筒1-1.5圈 | ||||
| 5、质量和粗糙度: 材料的成分和特性应一致。将镍片卷成光滑的圆筒,表面应光洁。套筒应纵向切割,并且不应有弯曲、波度、压痕、夹杂物、油脂和其他缺陷。 | ||||
| 规格型号: | ||||
| 项目 | 名称/规格 | 标准图号 | 型号 | |
| 1 | E14/20温升灯座套筒 | IEC60360图3,内径13.5mm | SC-TTF3 | |
| 2 | E17/20温升灯座套筒 | IEC60360图4, 内径16mm | SC-TTF4 | |
| 3 | E26/26d/E27温升灯座套筒 | IEC60360图5,内径26mm | SC-TTF5 | |
| 4 | E39/E40温升灯座套筒 | IEC60360图6,内径39mm | SC-TTF6 | |
| 5 | E14/23×15温升灯座套筒 | IEC60360图7,内径15mm | SC-TTF7 | |
| 6 | E14/25×17温升灯座套筒 | IEC60360图8,内径17mm | SC-TTF8 | |
| 7 | B22/25×26,B22d-3温升灯座套筒 | IEC60360图9,内径26mm | SC-TTF9 | |
| 8 | B15d无裙边温升灯座套筒 | IEC60360图10,内径14.5mm | SC-TTF10 | |
| 9 | B15d/27×22温升灯座套筒 | IEC60360图11,内径22mm | SC-TTF11 | |
| 10 | B15d/24×17温升灯座套筒 | IEC60360图12,内径17.5mm | SC-TTF12 | |
| 11 | B22/B22d温升灯座套筒 | IEC60360图13,内径21.5mm | SC-TTF13 | |
各型号独立页面(12 个图号)
下表每个图号对应一支专用套筒,尺寸与切口按各自图样加工、互不替代;点击型号可查看该型号的实物图、标准图样与尺寸参数。
- SC-TTF3 E14/20温升灯座套筒(IEC60360 图3,内径 13.5 mm)
- SC-TTF4 E17/20温升灯座套筒(IEC60360 图4,内径 16 mm)
- SC-TTF5 E26/26d/E27温升灯座套筒(IEC60360 图5,内径 26 mm)
- SC-TTF6 E39/E40温升灯座套筒(IEC60360 图6,内径 39 mm)
- SC-TTF7 E14/23×15温升灯座套筒(IEC60360 图7,内径 15 mm)
- SC-TTF8 E14/25×17温升灯座套筒(IEC60360 图8,内径 17 mm)
- SC-TTF9 B22/25×26,B22d-3温升灯座套筒(IEC60360 图9,内径 26 mm)
- SC-TTF10 B15d无裙边温升灯座套筒(IEC60360 图10,内径 14.5 mm)
- SC-TTF11 B15d/27×22温升灯座套筒(IEC60360 图11,内径 22 mm)
- SC-TTF12 B15d/24×17温升灯座套筒(IEC60360 图12,内径 17.5 mm)
- SC-TTF13 B22/B22d温升灯座套筒(IEC60360 图13,内径 21.5 mm)
- SC-TTF14 E12/15温升灯座套筒(IEC60360 图14,内径 11.4 mm)
