GX53灯头量规 7006-142 系列 4 件套

SC-GX53C1 / SC-GX53C2 / SC-GX53C3 / SC-GX53C4

产品概述

本套 GX53 灯头量规依据 IEC 60061-3 / GB 1483 中 GX53 灯头（7006-142 系列）的标准图纸与公差加工制造，一套四件，用于 GX53 插脚式灯头的互换性与安全性检验：插脚直径与位移、插脚长度与嵌入尺寸、灯头最大外形，以及定位键的位置、高度与宽度。

GX53 灯头采用”两只插脚 + 中心柱 + 定位键”的旋入式结构，插脚细、定位键窄，成型尺寸稍有偏差就会出现灯头装不进灯具、旋不到接触位置或接触不良。仅凭卡尺无法判定”能不能装配合规”，必须用本套量规按通规／止规方式逐项验证，是 GX53 灯头来料检验、成品出厂与型式试验的专用检具。

4 件套清单

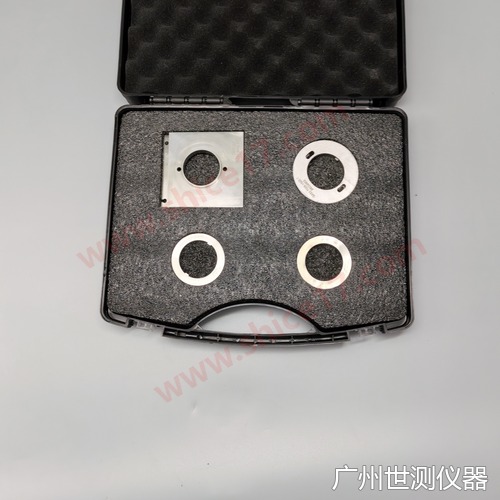

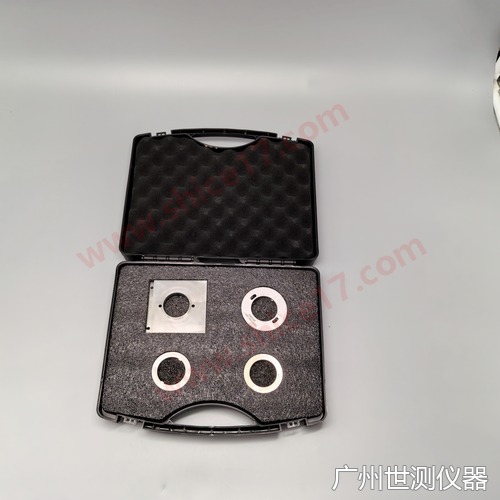

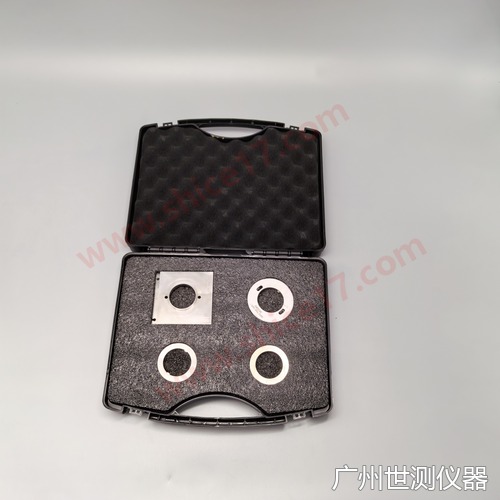

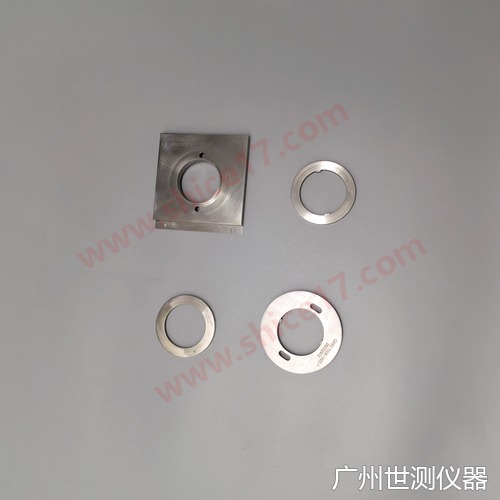

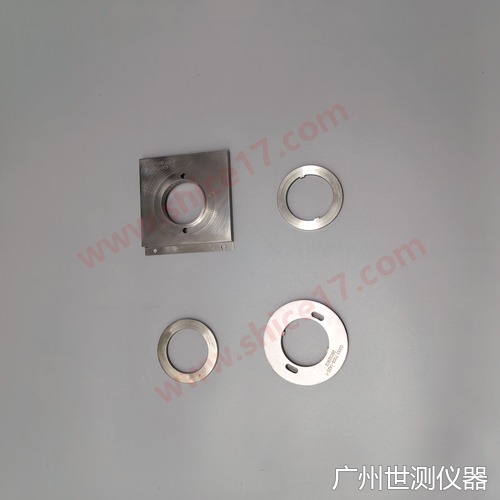

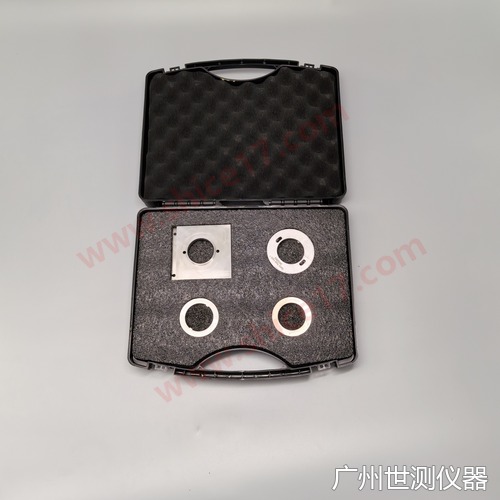

序号	量规名称	标准图号	世测型号
1	通止规	7006-142-1	SC-GX53C1
2	止规	7006-142D-1	SC-GX53C2
3	定位键通止规	7006-142E-1	SC-GX53C3
4	定位键止规	7006-142F-1	SC-GX53C4

各支量规的检验目的与判定方法

1、GX53 通止规（SC-GX53C1，7006-142-1）

• 检验目的：检验 GX53 灯头的插脚直径（尺寸 A）、插脚位移与直径（尺寸 A、D）、插脚长度（尺寸 F1）、嵌入长度与插脚直径（尺寸 F2、E），以及灯头最大外形（尺寸 M、L1、K）。
• 判定方法：应能将灯头各只插脚从 Z 面插入孔 a1，并沿槽拔出；应不能将插脚插入孔 a2；应能从 Z 面将灯头插入量规，直至灯头基准面与量规 Y 面相接触，在该位置上插脚和中心柱均不应凸出量规表面。

2、GX53 止规（SC-GX53C2，7006-142D-1）

• 检验目的：检验 GX53 灯头最小直径（尺寸 L1）。
• 判定方法：应不能将灯头插入量规。

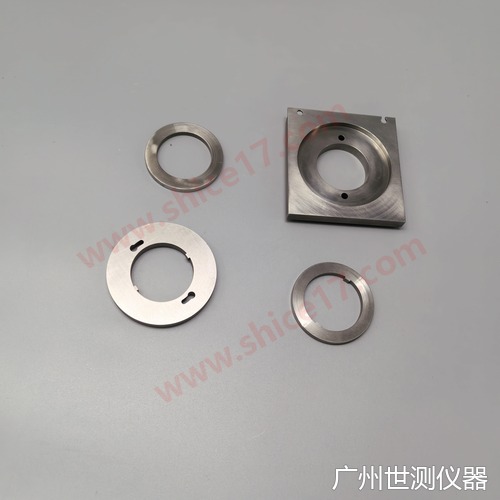

3、GX53 定位键通止规（SC-GX53C3，7006-142E-1）

• 检验目的：检验 GX53-1 灯头定位键相对插脚的位置是否正确、定位键的最小高度与宽度（尺寸 W、X2），并防止只插入一只插脚。
• 判定方法：应能将灯头插入量规，直至灯头基准面与量规 Y 面相接触，并应能将灯头旋入接触位置；应不能只将灯头的一只插脚插入量规并把量规旋入接触位置。

4、GX53 定位键止规（SC-GX53C4，7006-142F-1）

• 检验目的：检验 GX53 灯头定位键最大宽度（尺寸 X）。
• 判定方法：应不能将灯头插入量规。

材质与计量

• 材料：日本进口模具钢，尺寸稳定性好
• 硬度：洛氏硬度 HRC58 以上，不易磨损
• 防锈：采用防锈材料处理，防锈性能好
• 寿命：比普通量规长 3～5 倍以上
• 计量：由具备 CNAS 认可资质的检测实验室进行计量校准并出具计量证书；量规均有刻字标识

适用标准

IEC 60061-3《灯头、灯座及检验其互换性和安全性的量规 — 第 3 部分：量规》／ GB 1483（等效采用），对应灯头量规图号 7006-142-1、7006-142D-1、7006-142E-1、7006-142F-1；适用灯头型号 GX53、GX53-1。

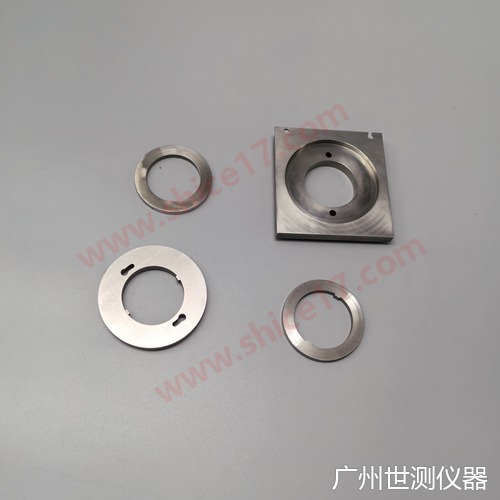

产品实物图片
