DIN-VDE0620-1-Bild14测量侧面接地触点接触压力的治具（装置）德标插头插座量规

产品概述

DIN-VDE0620-1-Bild14 测量侧面接地触点接触压力的治具（装置），世测型号 SC-VDE-B14。德文原名 Bild 14 – Beispiel einer Vorrichtung zur Messung der Kraft der seitlichen Schutzkontakte（测量侧面接地触头作用力的装置示例），用于测量德标插座侧面接地触头（seitliche Schutzkontakte）的接触压力，以验证接地触手在正常插合与使用中能否保持可靠接触。按 DIN VDE 0620-1 要求，侧面接地触头的接触压力平均不低于 5 N。

结构及功能

治具由本体（Körper C）、夹紧螺钉（B）、垫板（Abstandsplatte，随附 3 块不同规格）、回位弹簧（Rückstellfeder）及测力钩（H）组成。试验时将治具插入被测插座，用夹紧螺钉 B 借助垫板把治具固定到插座侧面接地触手上，并以点 F 定位；随后在测力钩 H 上悬挂测力计 L 沿切向缓慢施力，将接地触手从接触位置拉开所需的力即为该触手的接触压力，同一插座各触手分别测量后取平均值。

主要技术参数

• 世测型号：SC-VDE-B14
• 符合标准：DIN VDE 0620-1 Bild 14
• 接触压力判据：平均 ≥ 5 N（按 DIN VDE 0620-1）
• 本体钢印号：VDE0620 Bild14 / 26070703（2026 款）

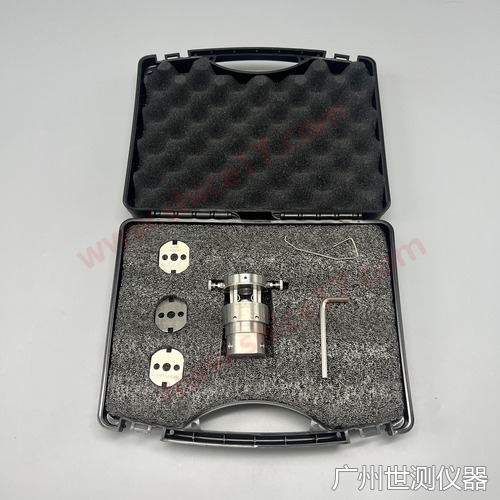

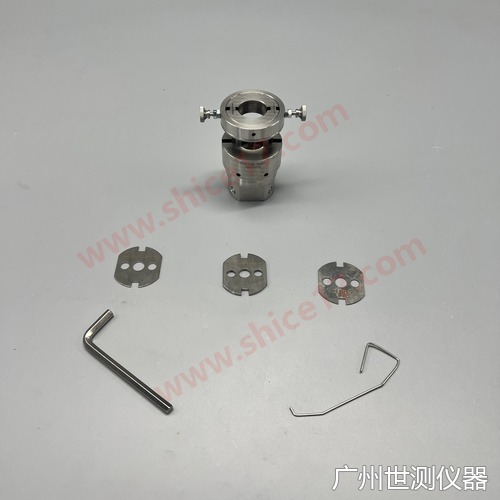

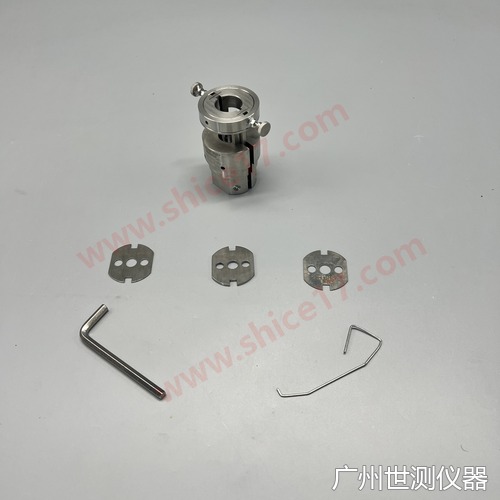

• 随附配件：治具本体 ×1、垫板（Abstandsplatte）×3、内六角扳手 ×1、测力钩 ×1、收纳箱 ×1
• 适用对象：带侧面接地触头的德标插座（DIN VDE 0620-1）

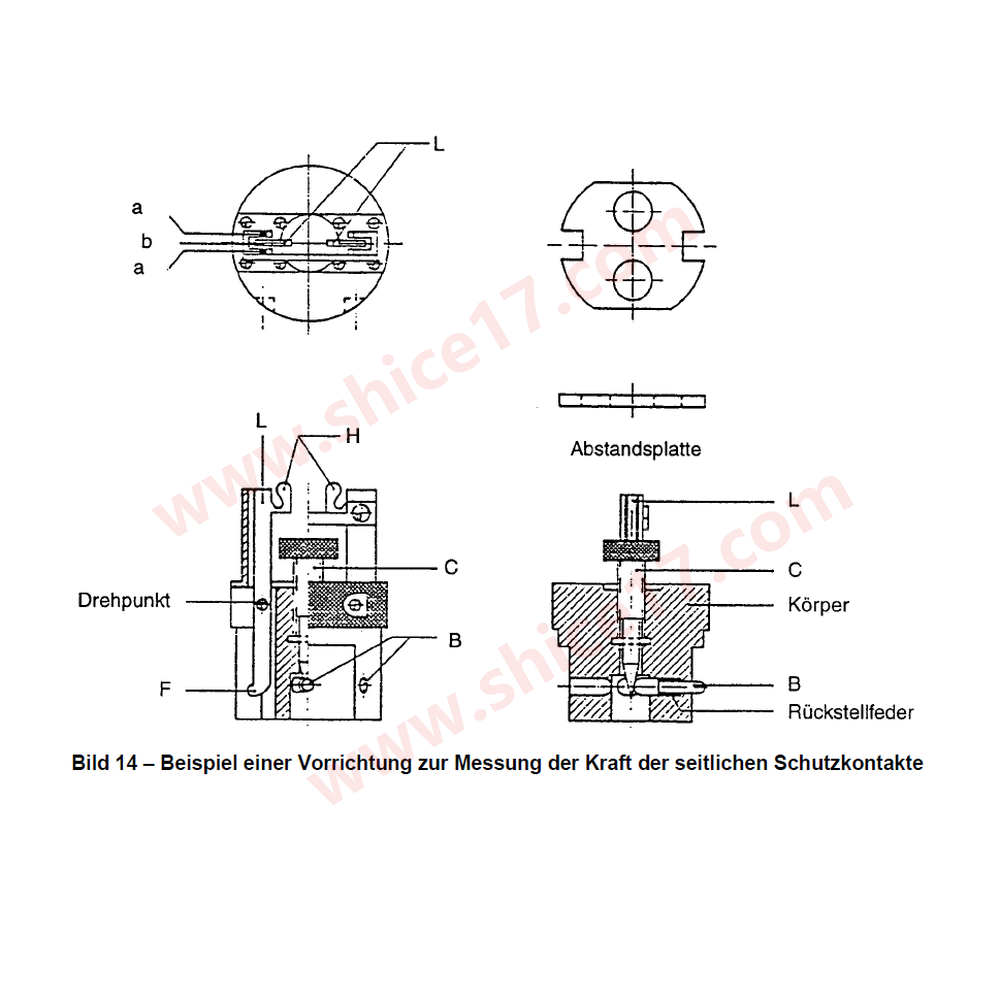

标准图纸

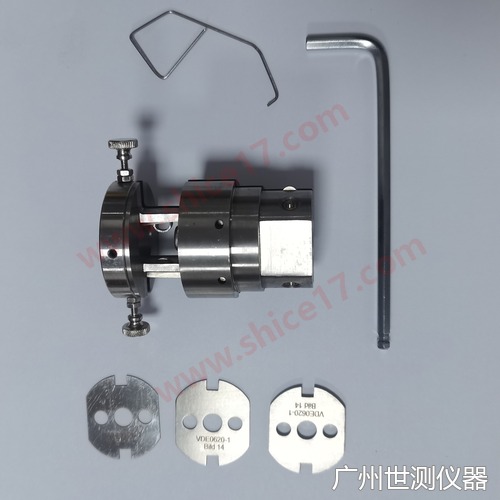

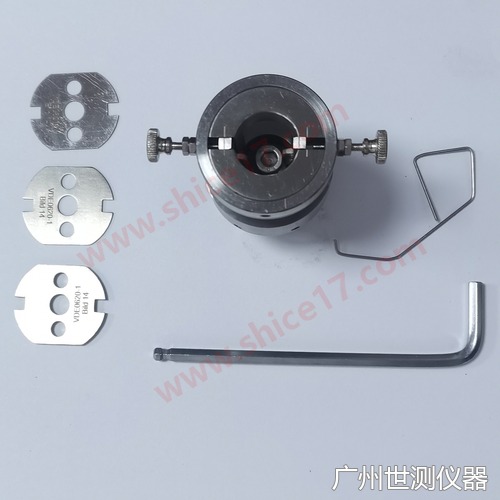

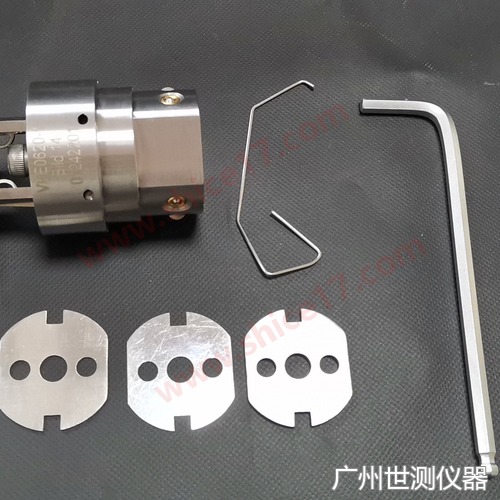

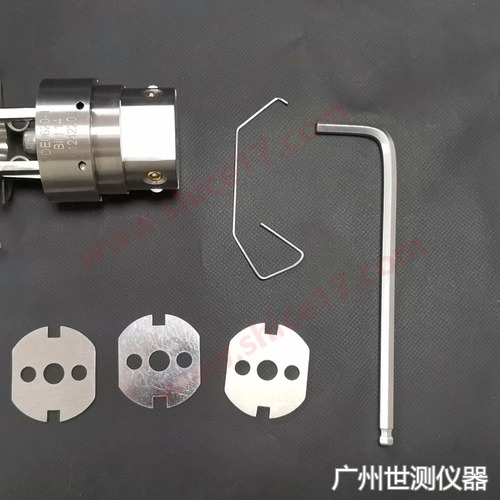

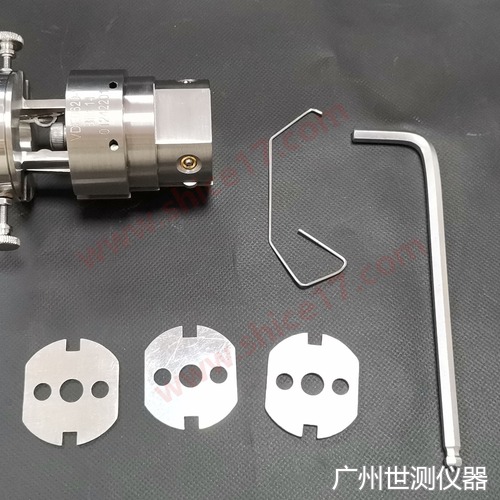

产品实物图片
