产品概述

DIN-VDE0620-1-Bild15 侧向接地触头稳定性试验装置，用于检验德标（Schuko）固定式插座两侧接地触头的稳定性与接触压力保持能力。试验时按标准要求将装置定位于插座两侧接地触头，施加 50N 试验力并在 35±2℃ 环境下保持 168h，撤力 30 秒后测量触头位置，变化量不得超过 1mm，以此判定插座接地触头在长期使用中的可靠性。

结构组成

定位底座：将装置稳固固定于被测插座上，保证施力位置与标准一致
施力机构：对两侧接地触头同时施加规定试验力的夹持/加载部件
配重与调节件：用于校准试验力、适配不同结构插座
材质：不锈钢/工具钢精密加工，关键部位淬硬处理

主要参数

项目	参数
试验力	50N（施加于侧向接地触头）
环境温度	35±2℃
力保持时间	168h
判定	撤力30s后测量触头位置变化 ≤1mm
适用对象	固定式德标插座（DIN 49440 系列）两侧接地触头

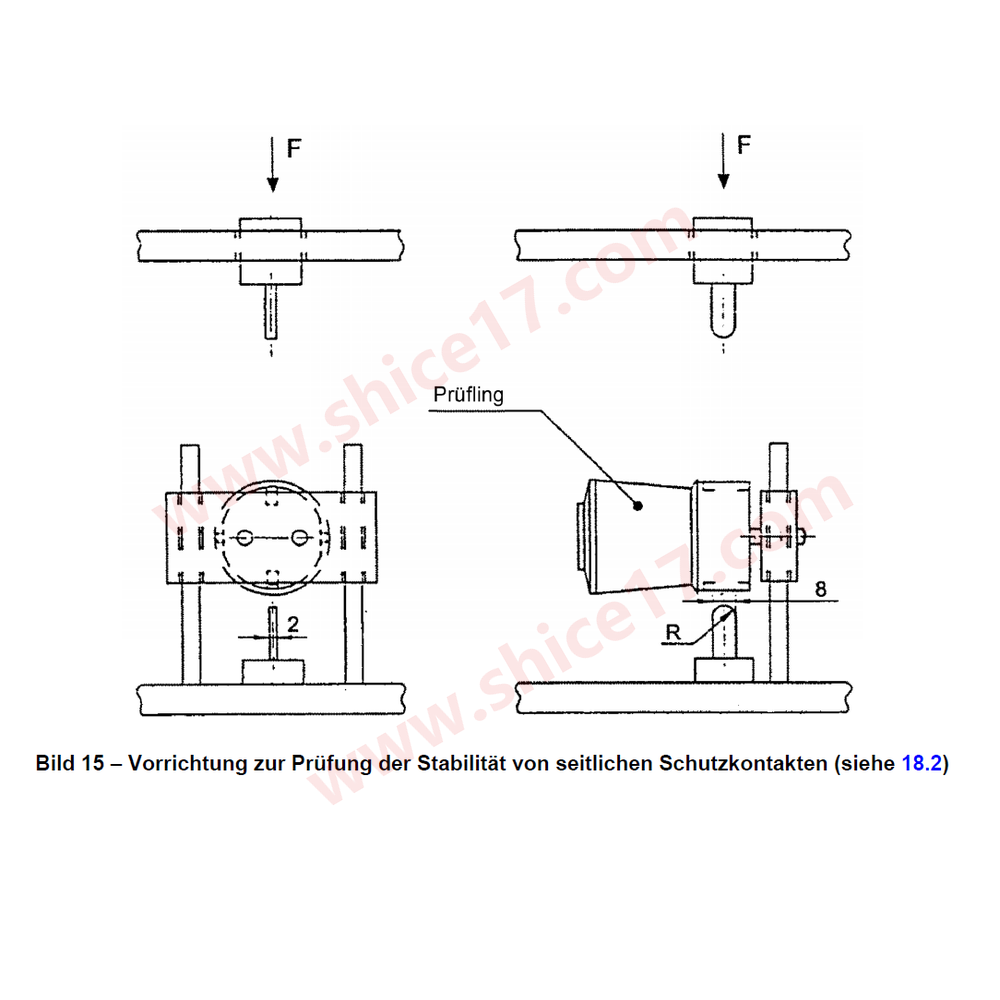

适用标准	DIN VDE 0620-1 Bild 15、DIN VDE 0620-2-1:2021-02

相关标准

DIN VDE 0620-1（VDE 0620-1）《家用和类似用途插头插座第1部分：一般要求》Bild 15；DIN VDE 0620-2-1:2021-02。我司同期提供 Bild 14（接触压力测量治具）、Bild 43（侧面接地触头试验装置）、Bild 16a/16d（温升试验插头）等配套量规。

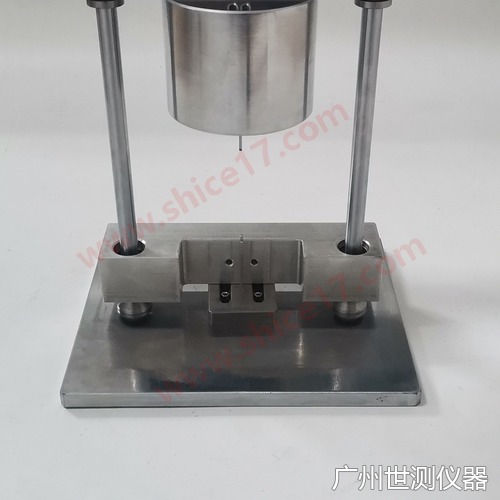

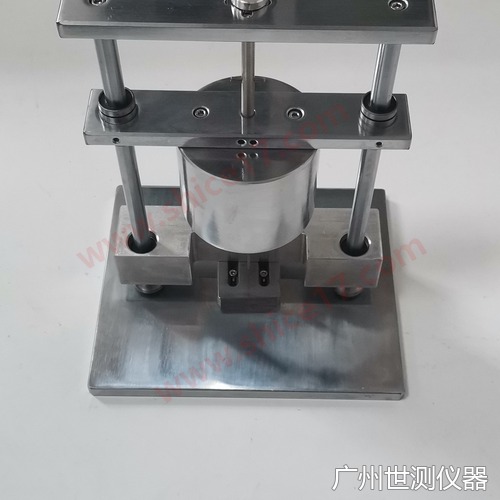

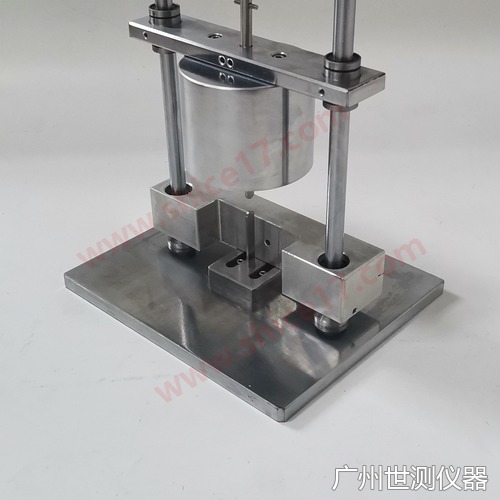

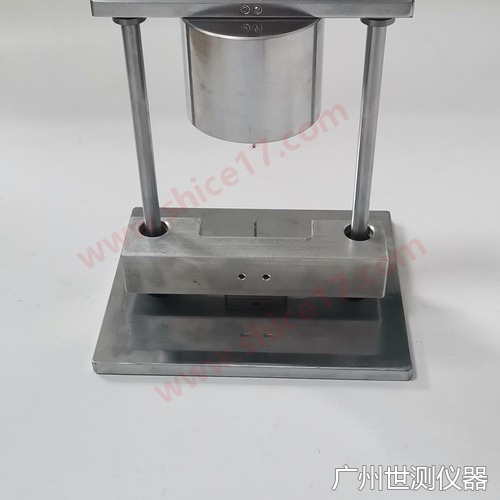

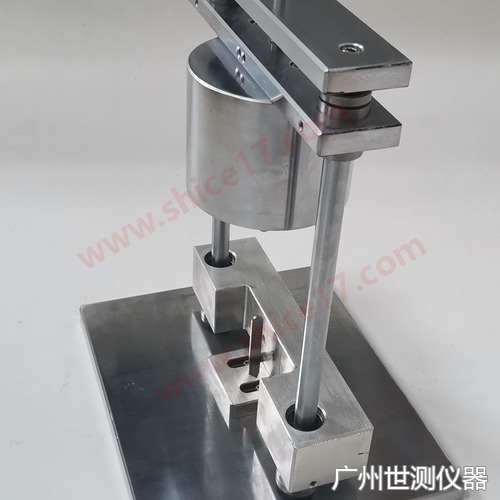

产品实物图片
