产品概述

UL试验指（UL Articulated Test Probe，又称 UL铰接指、UL关节指、UL试验探针）型号 SC-PA100A，符合 UL474 图5.1、UL507 图9.2（PA100A）、UL982 图7.1、UL1017 图2、UL1062 图1.2、UL1278 图8.3、UL1310 图16.2、UL6500 图14、UL60065 图14 及 UL60950 图NAF.1 等标准要求，广泛适应于电器设备外壳的防护测试。

结构及功能

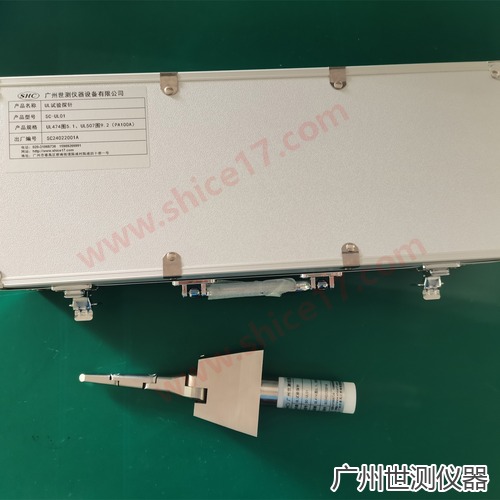

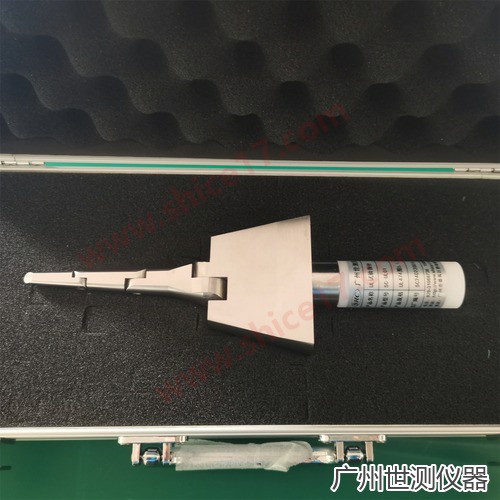

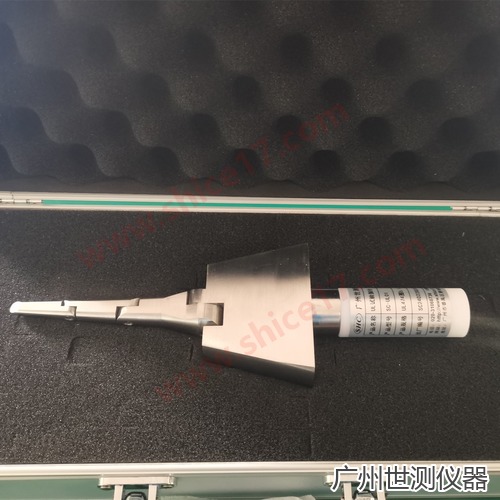

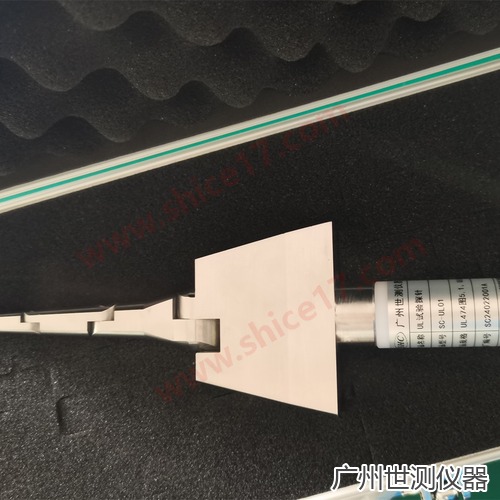

探针由两段铰接式不锈钢指杆、挡板（web stop）及圆柱形手柄组成。指杆关节模拟人手指的弯曲形态，可伸入电器外壳的开孔、缝隙或通风口，配合规定的试验力检验带电部件或机械危险部位是否处于不可触及状态，用于评定外壳对意外接触的防护能力。整机装入铝合金收纳箱，便于实验室携带与保管。

主要技术参数

产品型号：SC-PA100A
产品名称：UL试验指（UL铰接指 / UL关节指 / UL试验探针）
符合标准：UL474 图5.1；UL507 图9.2（PA100A）；UL982 图7.1；UL1017 图2；UL1062 图1.2；UL1278 图8.3；UL1310 图16.2；UL6500 图14；UL60065 图14；UL60950 图NAF.1
探针总长度：234 mm（以标准图纸为准）
挡板（web stop）宽度：78 mm
手柄外径：Ø25.4 mm
指端半径：3.5 mm
指杆材质：不锈钢；手柄：金属配绝缘端盖
用途：电器设备外壳开孔、缝隙对带电部位及机械危险部位的防护（可触及性）检验

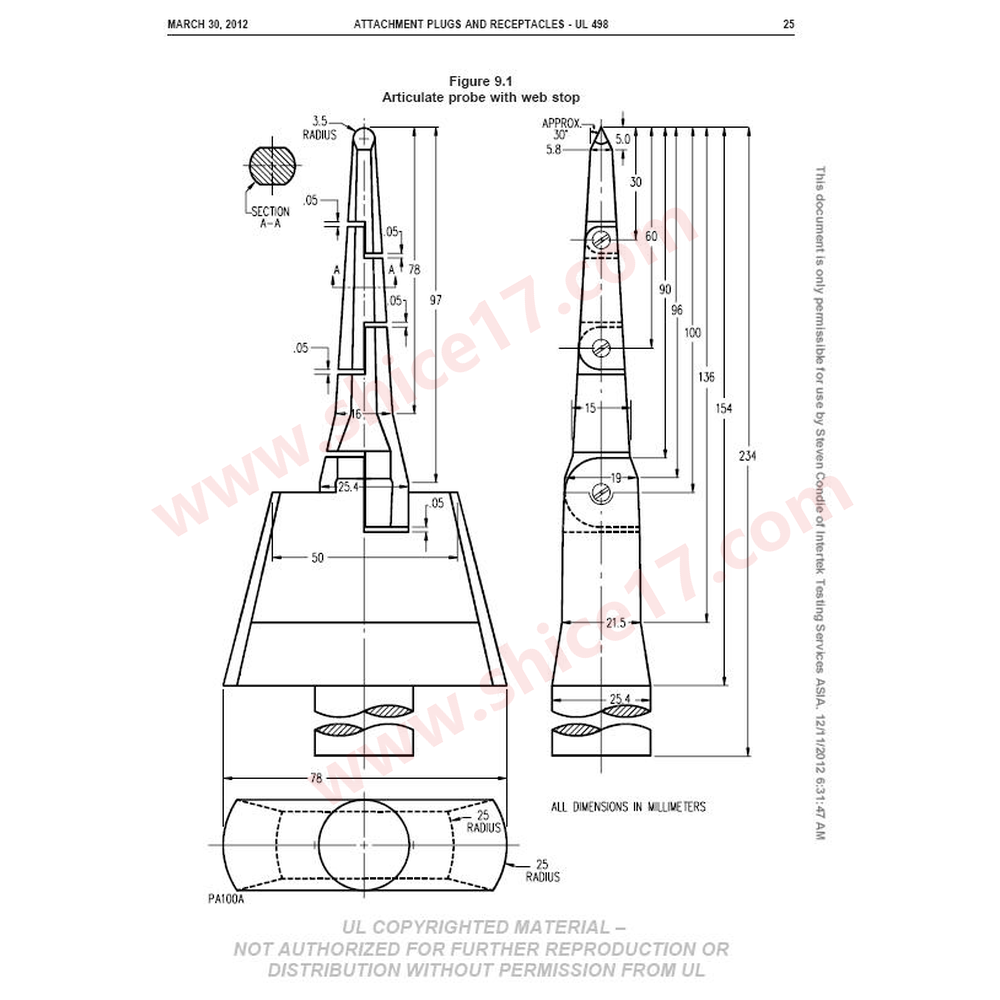

标准图纸
