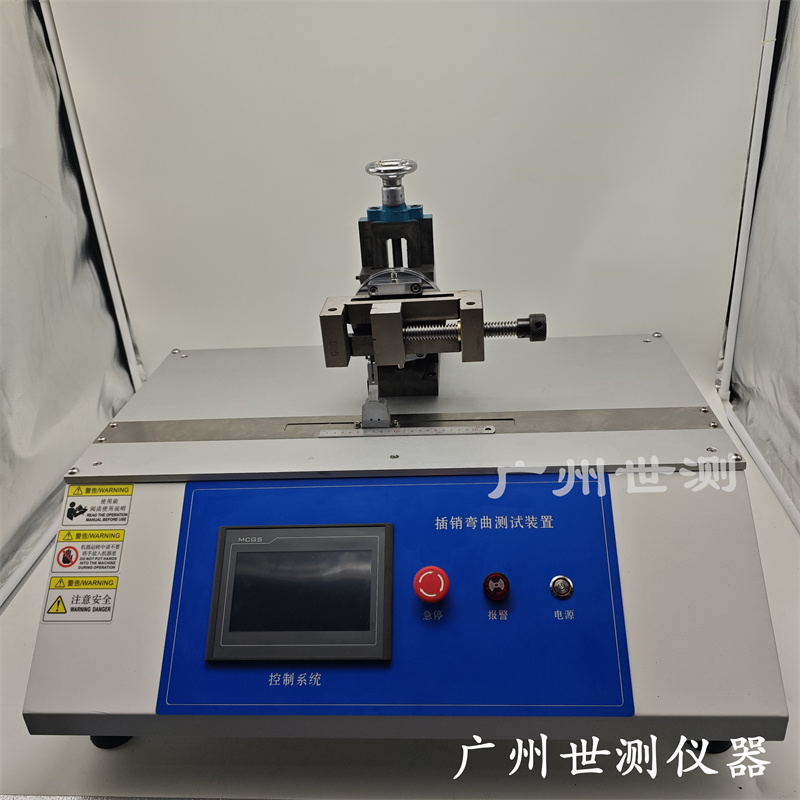

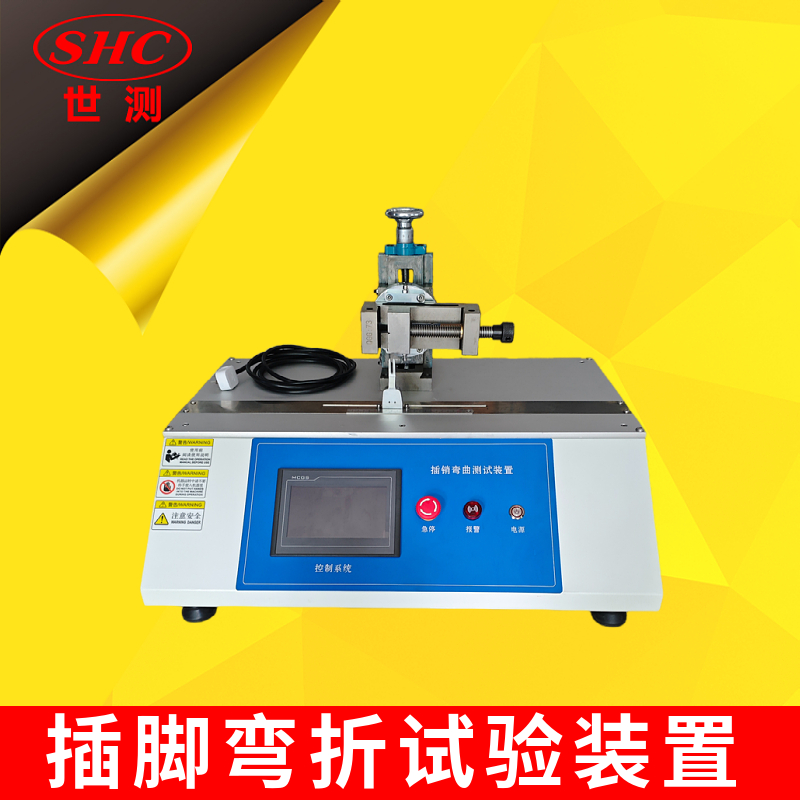

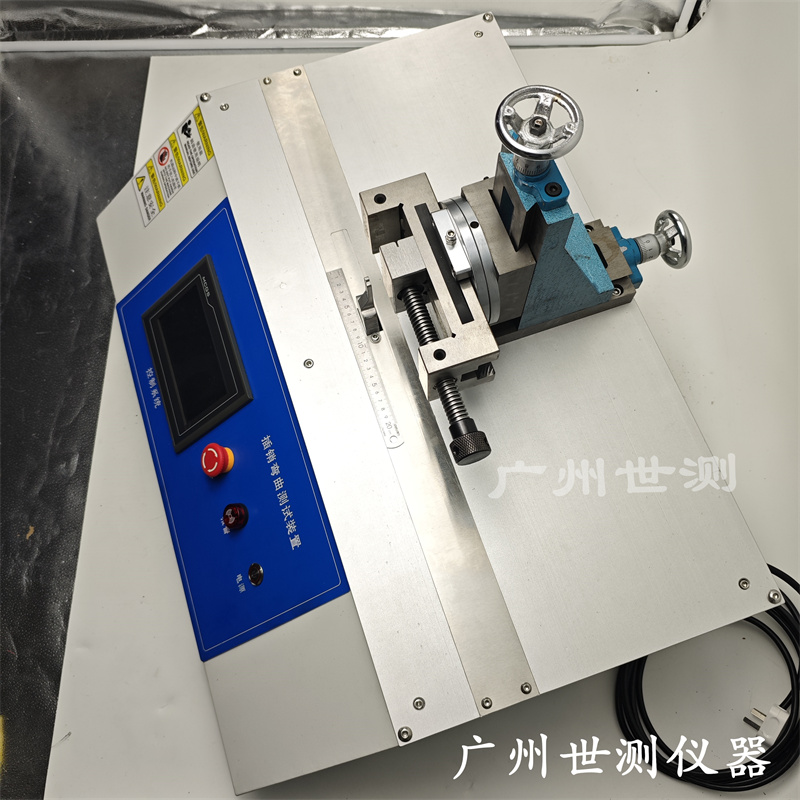

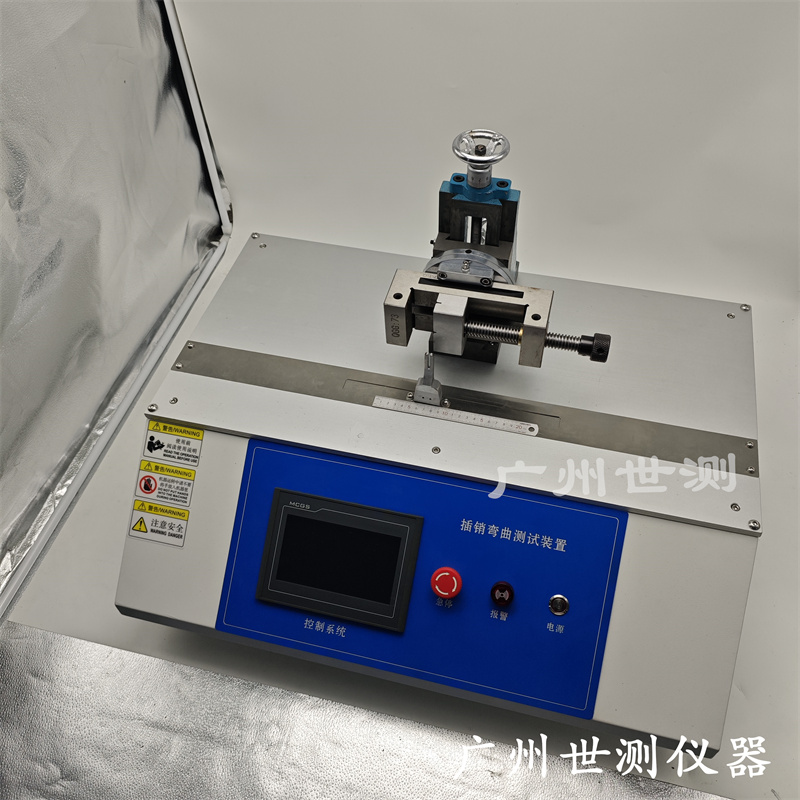

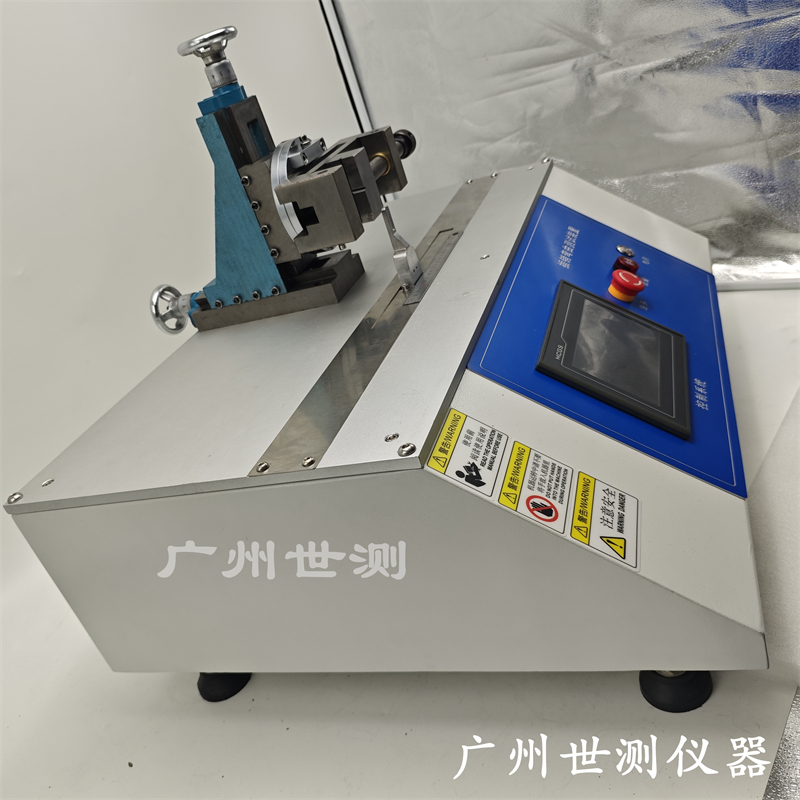

带绝缘护套的插销弯折试验机SC-WZ48

带绝缘护套的插销弯折试验机SC–WZ48

产品概述：

本装置符合GB1002-2024中5.3章条（图26） AS/NZS3112 Figure 2.8（2.13.7.2 Pin bending test）及JIS 8303 CL7.10的标准要求，适用于检测插头的插销弯曲试验。

技术参数：

工作电源：AC220V   50HZ；

工作次数：1～999999可设置；

时间设置：0～999999可设置；

工作形式：电动；

工位：单工位；

施力位置：距离插头插合面14±0.5mm处（可调节）；

位移距离：7.5±0.3mm

位移速度：0-75mm/s(可调) ；

摇摆角度：0-65⁰(±30⁰) ；

摇摆行程：0-100mm(可调) ；

摇摆速度：0-15次/分；

摇摆方式：以插销中心单双边摇摆；

摆夹具距插头表面距离：0-20mm(可调节) ；

摇摆零点选择:手动移动拉力杆，自由调整行程；

控制系统:PLC控制器控制、人机界面进行人机对话。

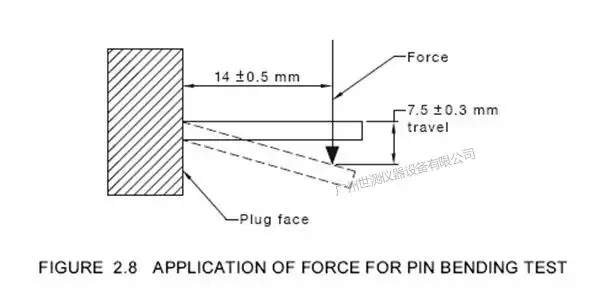

标准图示：
