IEC 60884-1、GB/T 2099.1-2021图28插头绝缘护套耐磨损试验仪

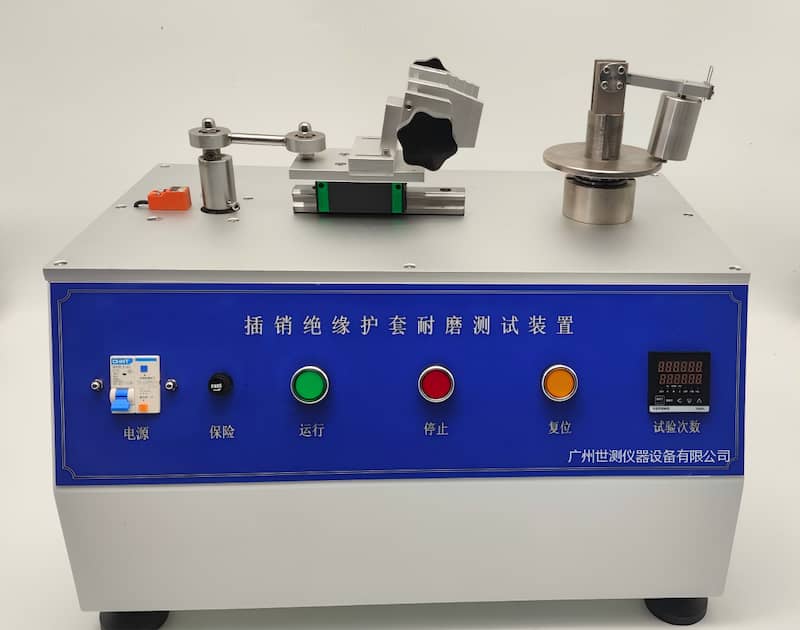

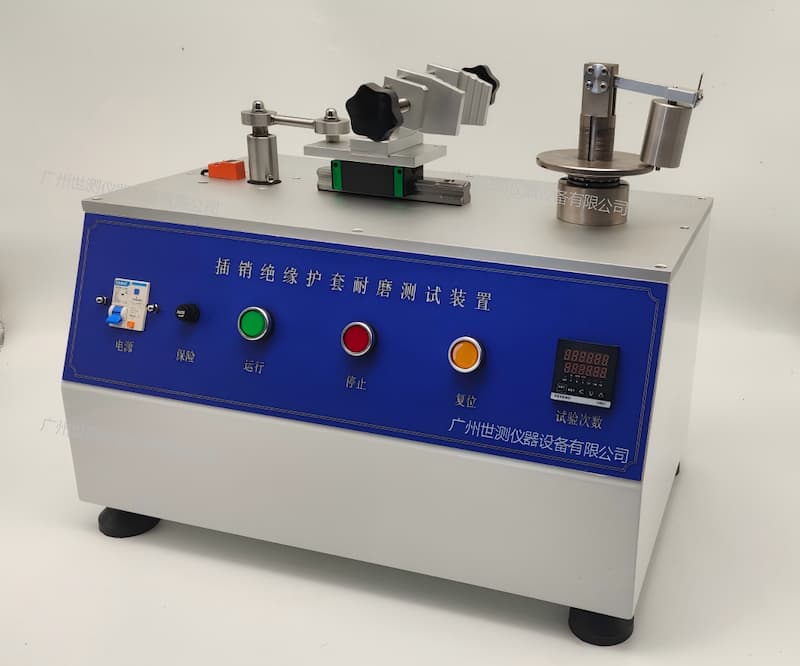

插头绝缘护套耐磨损试验仪SC-NM16

产品概述：

本装置符合GB2099.1-2021图28及第24.8条、IEC60884-1图28和BS 1363图9的标准要求，适用于检测插头的插销绝缘衬套的耐磨损性能。

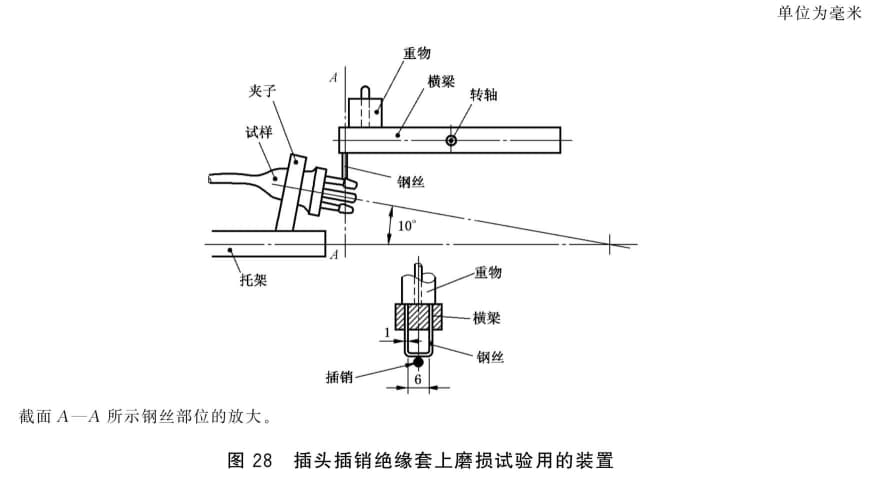

试样范围：插头插销绝缘护套结构及功能：由一个水平放置的横梁和线性运动的夹具座组成，横梁末端装有直径为1mm的短钢丝弯成的U字形头（U字形的两个点垂直固定在横梁上），钢丝U型底边为6mm直线工作部分。将U型钢丝6mm直线底边压在插销绝缘套上，电机带动安装有插销的夹具座做前后往复运动，从而钢丝与插销绝缘试样摩擦进行试验。

技术参数：

1、工作电源：AC220V 、50HZ；

2、工作次数：1～999999可预置；

3、刮磨频率：30±1往返周期（30次/分钟，往、返各计一次）；

4、压力荷重：4N；

5、工作行程：9mm ，约7mm为刮磨绝缘护套 ；

6、工位：单工位

7、刮磨钢丝：Φ1mm，有效长度6mm
