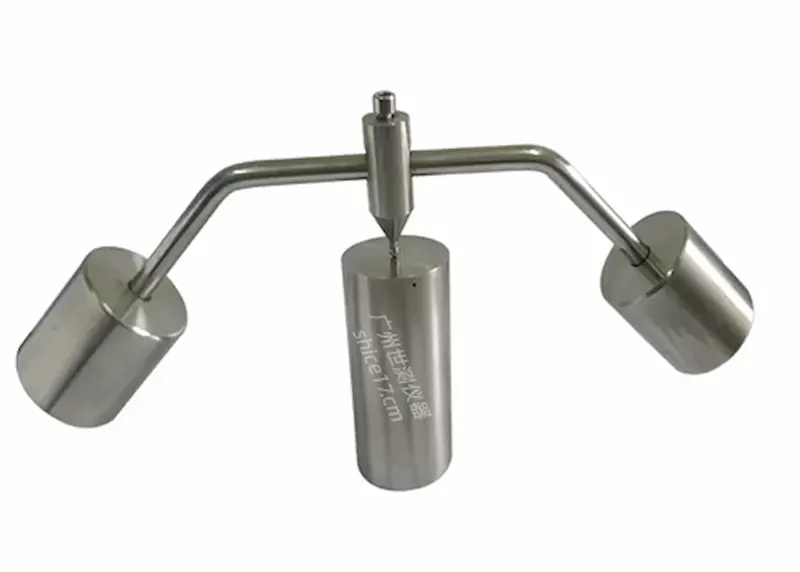

球压试验装置SC-QY21

球压试验装置SC-QY21

• 产品概述

符合GB2099.1-2008第25.2及图37、IEC884-1图37、GB4706.1-2005、GB5159.21、IEC60335、GB4943、IEC950 等标准要求，适用于对所有绝缘材料制成的电器外壳、外部零件进行耐热实验。

• 技术参数

1、钢球半径：SR2.5㎜（钢球直径5mm)；

2、施加压力：20N±0.2N；

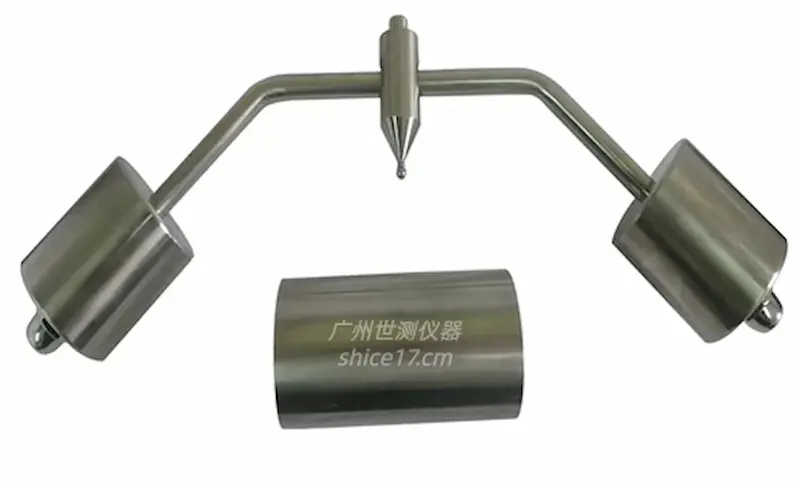

3、支承块为：直径 50长100，并有直径1.2的测温孔，不锈钢制作。

4、温度试验箱另配。

使用方法

1. 首先将球压试验装置调节平衡。调节方法：将球压试验装置正面调节者，若左右倾斜可调节左右边的平衡调节螺母达到平衡，若前后倾斜可用十字螺丝刀先将上部的十字螺丝拧松一点（不要完全拧松，只要能前后转动即可），然后将带钢球面的物件前后微调即可达到平衡。
2. 按试验要求先将球压试验装置放在加热箱内足够长的时间，以确保试验开始之前，球压试验装置已经达到稳定的试验温度。
3. 将试验装置从支撑杆中拿出，（试验时不要将试验装置放在支撑杆中，试验完毕再将试验装置放回支撑杆中）然后将被试部件放置在支承座上，使之与支承座直接接触。

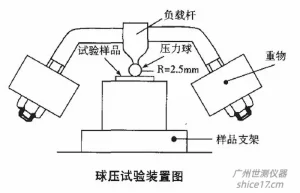

4. 将被试部件的表面置于水平位置，然后将试验装置钢球面压住该表面（见下图）。试验要在标准规定温度的加热箱内进行。
5. 试验达到标准规定的时间之后，将球从试样上卸下，按标准规定的要求冷却之后，测出钢球压痕的直径，判定是否合格。
