插头插销绝缘套耐非正常热试验装置SC-FZR23

标准要求：

【GB2099-2021第28.1.3 章节：带有绝缘护套的插销的试验】

插销带有绝缘护套的插头试样，要用图 40 所示的试验装置进行试验。

该试验装置由一绝缘板 A 和金属部件 B 组成。A 和 B 之间应有 3 mm 的空隙。这一距离通过调节达到，应不影响插销四周的空气循环。

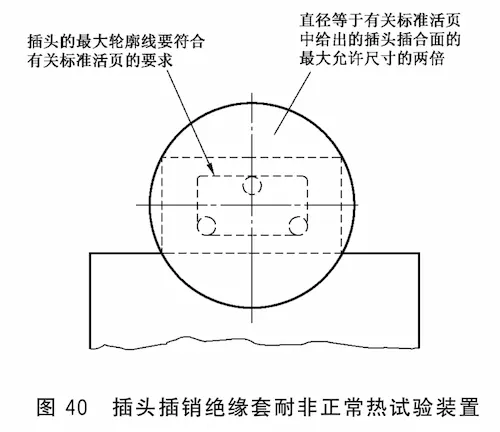

绝缘板 A 的正表面应为圆形，并应是平的。其直径应等于有关标准活页中给出的插头插合面最大允许尺寸的两倍。

绝缘板 A 的厚度应为 5 mm。

金属部件 B 应是黄铜制品，长度至少 20 mm，形状与有关标准活页规定的插头的最大轮廓线一样。该金属部件的其余部分，应加工成通过传导方式加热被试电器附件，并且能将通过对流和辐射对被试电器附件的热传递降到最低。

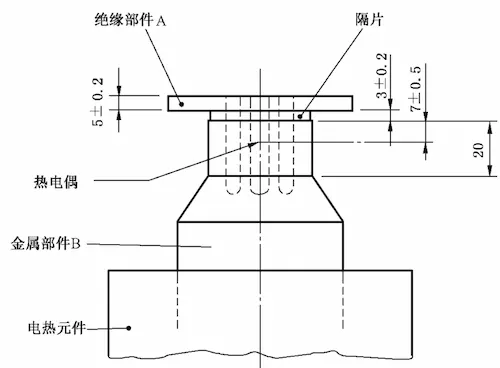

在距离金属部件正表面 7 mm 处的对称位置上插入热电偶。如图 40 所示。

金属部件 B 中的插销插孔的尺寸，应比有关标准活页给出的插销最大尺寸大 0.1 mm；插销间的距离应与有关的标准活页中给出的相同；插孔应有足够的深度。

当试验设备达到稳定温度时，将试样插入试验装置内，放置在最不利的水平位置上。稳定温度用热电偶进行测量，对额定电流 2.5 A 的电器附件，该温度为 (120±5)℃；对额定电流更大的电器附件，该温度为 (180±5)℃。

维持温度在相应的值下达 3 h。

然后，从试验装置取下试样，允许试样冷却到室温，再在室温下保持至少 4 h。

最后，试样插销的绝缘护套要按第 30 章的规定，但在环境温度下进行冲击试验和肉眼检查。

肉眼检查时，在无任何附加放大的情况下，应没有正常或校正视力下可见的裂痕，而且绝缘护套尺寸的变化应不足以损害防意外接触的保护。

产品概述：

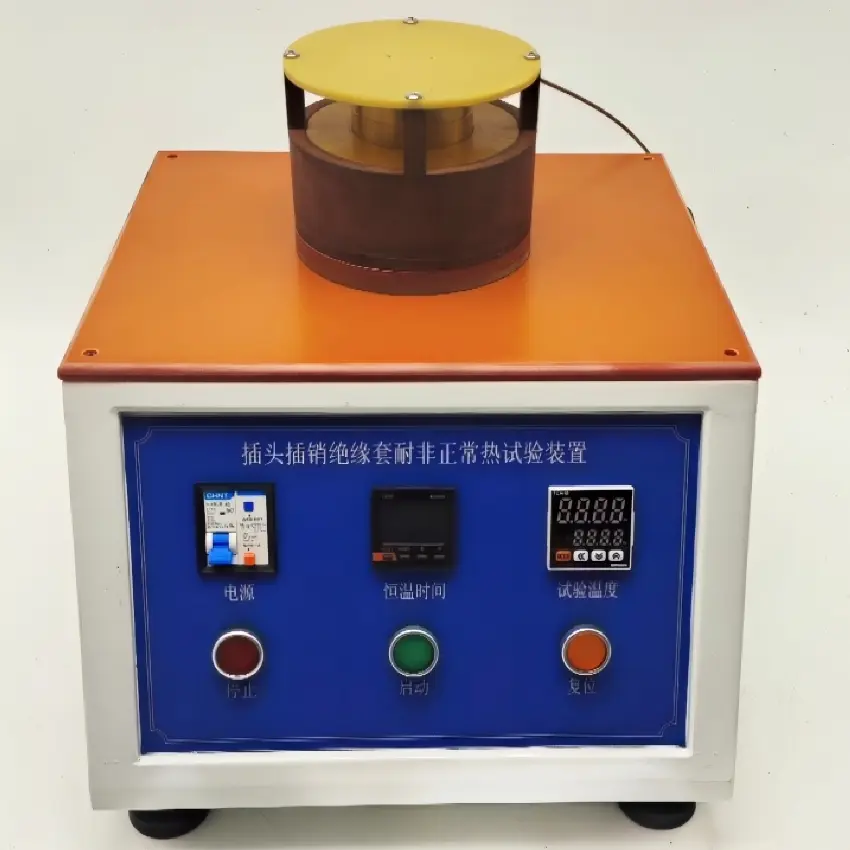

本装置符合GB2099-2021第28.1.3条及图40、IEC60884-1图40标准要求，适用于对插销有绝缘套的插头进行耐非正常热和耐燃测试，模拟可能受电热应力且劣化会损害插接装置安全性能的绝缘部件，不得因暴露在过热和火焰下而受到过度损坏。

技术参数：

1、绝缘板A：厚度5mm圆形的扁平表面，直径为试品接触面直径两倍，电木或环氧板制作；

2、金属件B（夹具）：长度大于20mm，黄铜，GB1002标准二个（10A和16A一个，32A、一个），可更换；

3、绝缘板与金属件B间隙：3mm ，保证插脚周围的空气对流；

4、热电偶距金属件B正面：7mm；

5、金属件B上插销插入孔：大于0.1mm；

6、配K型热电热，进口高精度数显温控表
