IEC61032图2圆挡板试验指SC-F2B-A外壳防护探棒IEC60335

产品概述

SC-F2B-A 圆挡板试验指，符合IEC61032图2试具B、GB/T16842试具B、IEC60335-1/GB4706.1等标准要求，用于防止手指触及或防触电的防护检验。指头模拟人的手指，由指头、指中、指座、绝缘手柄组成，有两个活动关节，能在90°内弯曲。与标准款SC-F2B的区别在于挡板为Φ75mm圆挡板，更贴合家电类产品开孔深度的考核需求；标配红黑接线端子，可直接接入防触电指示回路。

可定制：手柄末端开M6螺纹孔（配合推拉力计使用）做外壳防护试验；也可配接线端子做防触电试验。

参数/型号	SC-F2B-A 圆挡板试验指
1	30±0.2
2	60±0.2
3	80±0.2
4	180±0.2
5	R2±0.05
6	S4±0.05
7	37° 0/-10′
8	14° 0/-10′
9	Φ12 0/-0.05
10	Φ50
11	20±0.2
12	Φ75±0.2 圆挡板
13	5±0.5
标准	IEC60335-1/GB4706.1

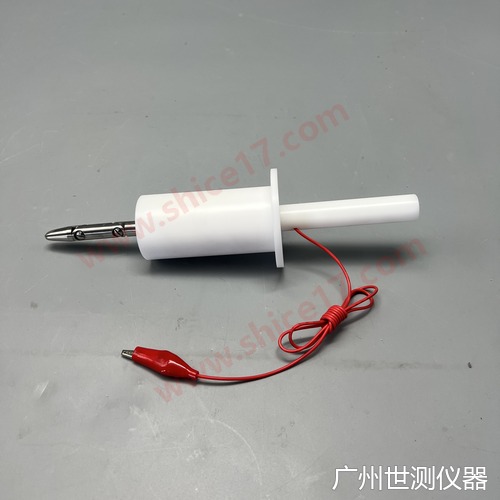

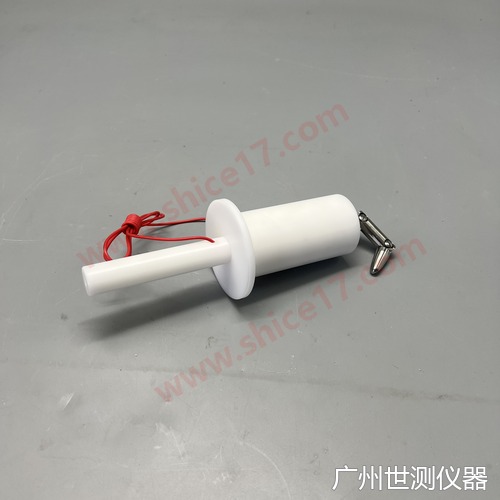

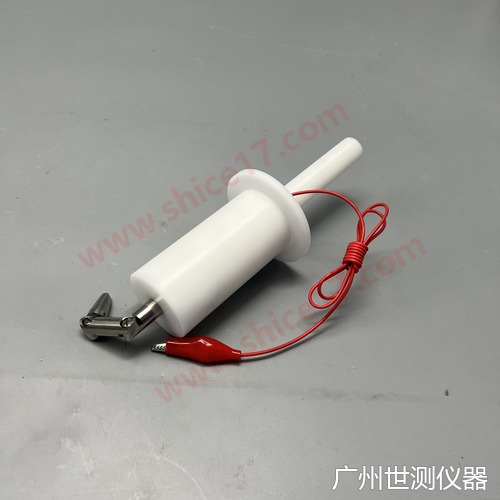

产品实物图片
