IEC61032图2试具B外壳防护探棒IEC60529

标准试验指、IEC61032图2、试具B、铰接手指

• 产品概述

符合标准：GB/T16482-2008图2试具B、IEC61032图2试具B、及GB4208/ IEC60529 IP2X、IEC60950图2A、IEC60884、IEC60335、UL507、EN60529图1及UL1278图8.4等标准。

用途：检验防止人体触及危险部件的基本防护，也用于防止手指触及的防护检验。

试样范围：容易触及的外壳带电部件或机械部件。

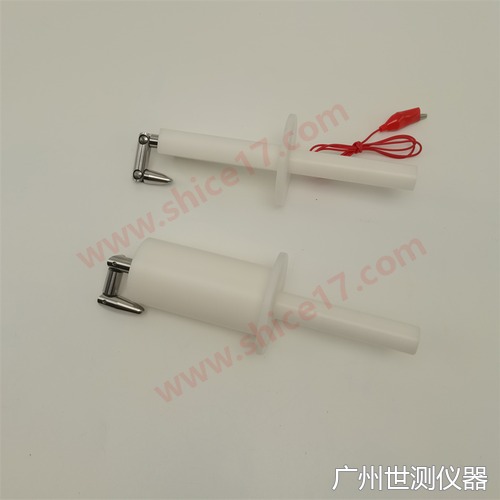

结构及功能：模拟人的手指，由指头、指中、指座、绝缘手柄组成。有两个活动关节，能在90°内弯曲。可定制：手柄末端配可插拔香蕉插头及接线端子做防触电试验，或者手柄末端开M6螺纹孔（配合推拉力计使用）。

• 主要规格及对应技术参数：

参数/型号	SC-F2B	SC-F2B-F
名称	标准试验指	带推力标准试验指
1、铰链接点1尺寸	30±0.2	30±0.2
2、铰链接点2尺寸	60±0.2	60±0.2
3、指长	80±0.2	80±0.2
4、指尖到挡板尺寸	180±0.2	180±0.2
5、指尖切割倒圆角	R2±0.05	R2±0.05
6、指尖锥度圆角	S4±0.05	S4±0.05
7、指尖割斜面夹角	37o  0 -10’	37o  0 -10’
8、指尖锥度	14 o  0 -10’	14 o  0 -10’
9、试验指直径	Ф12 0 -0.05	Ф12 0 -0.05
10 、A-A截面直径	Ф50	Ф50
11 、A-A截面宽度	20±0.2	20±0.2
12、挡板直径	Ф75±0.2	Ф75±0.2
13、挡板厚度	5±0.5	5±0.5

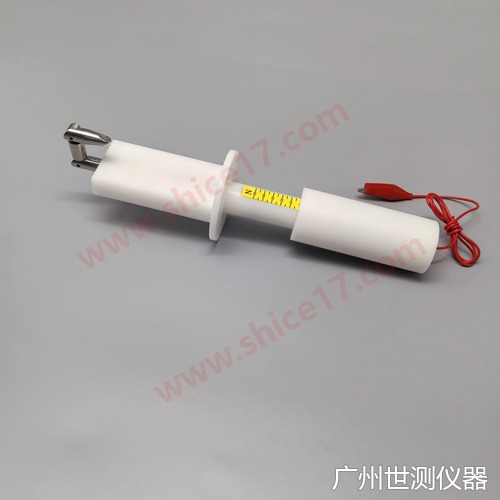

14、推力	无	10-50N推力
15、参考标准	IEC61032.1/ GB16842.1	IEC60529/ GB4208

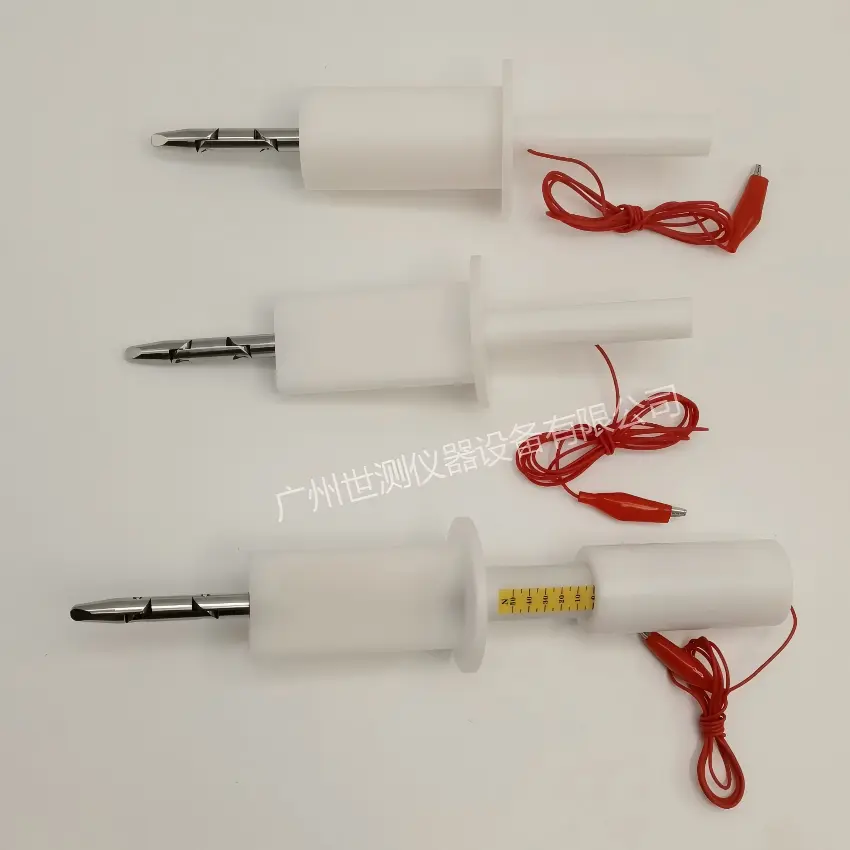

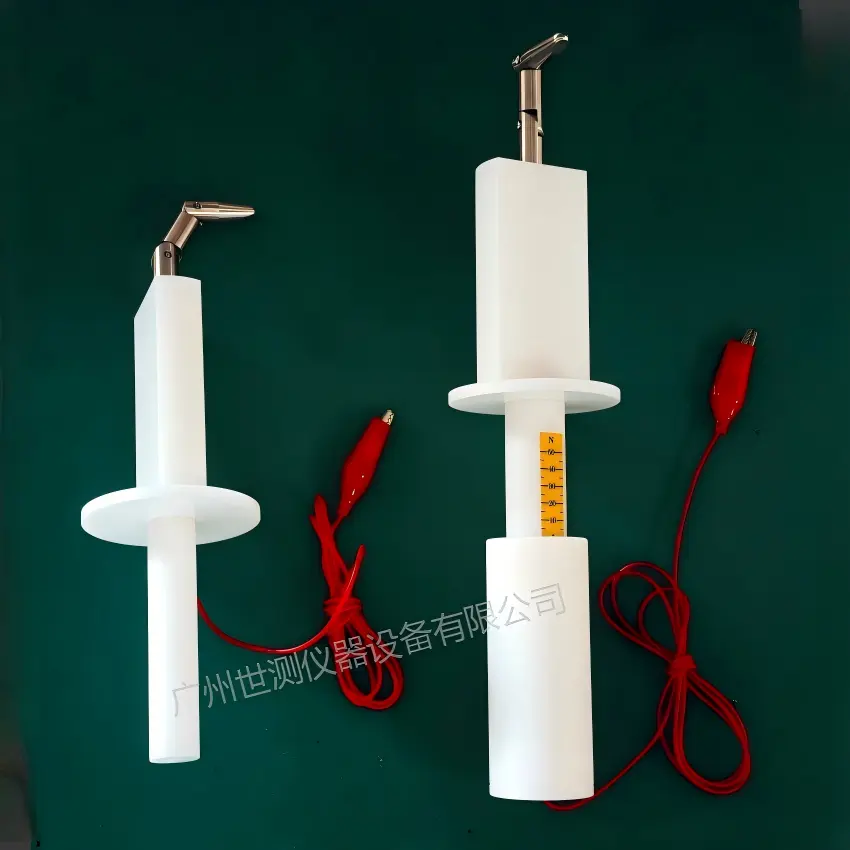

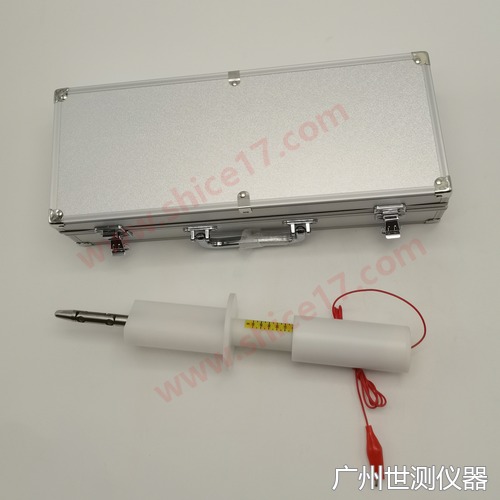

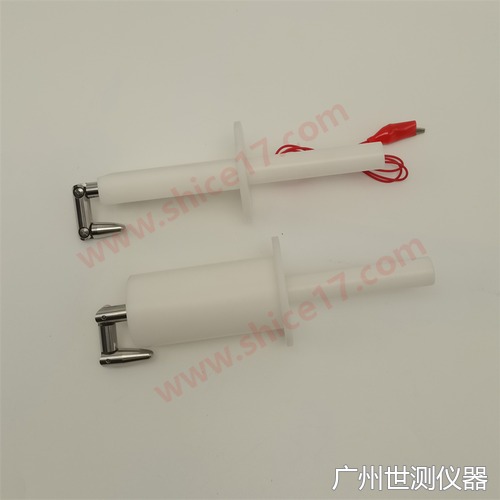

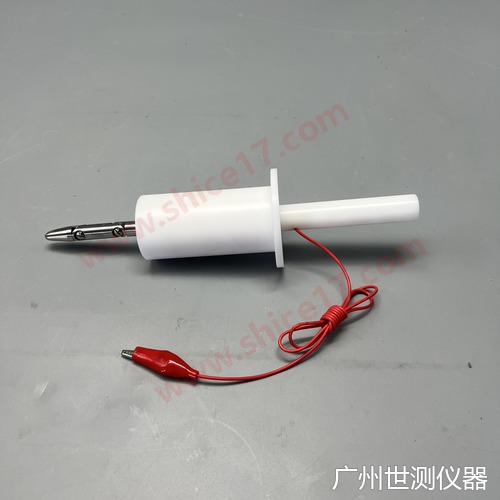

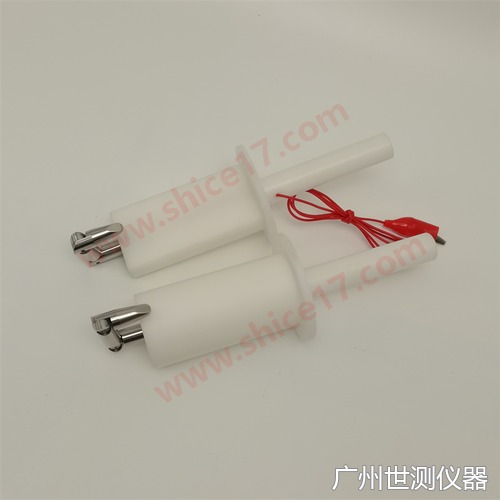

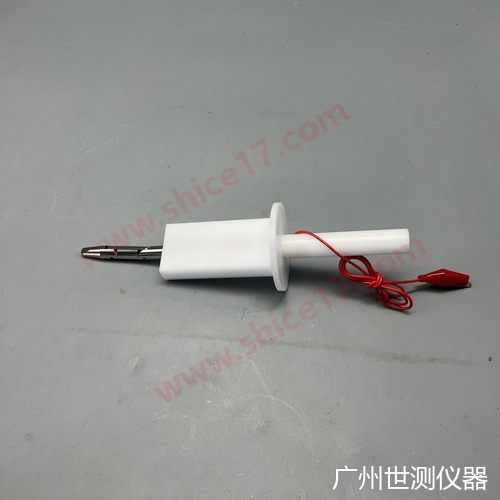

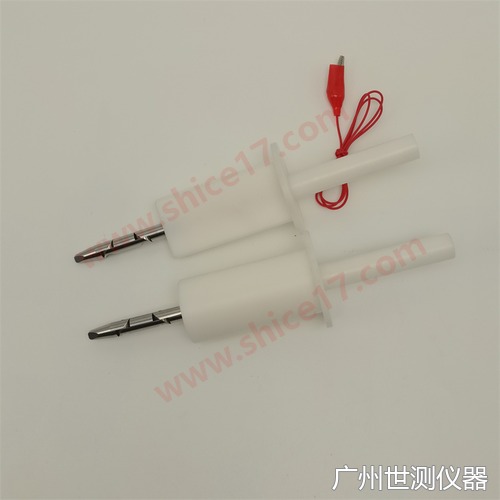

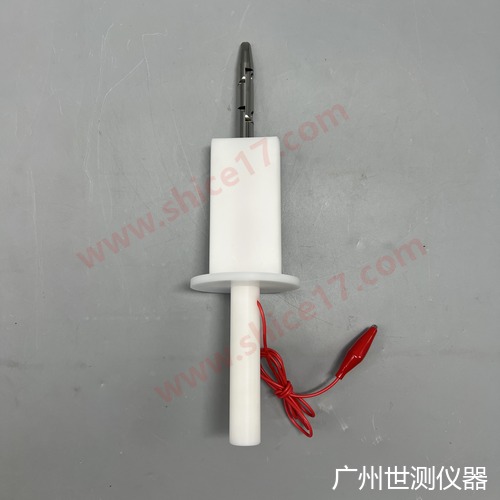

产品实物图片

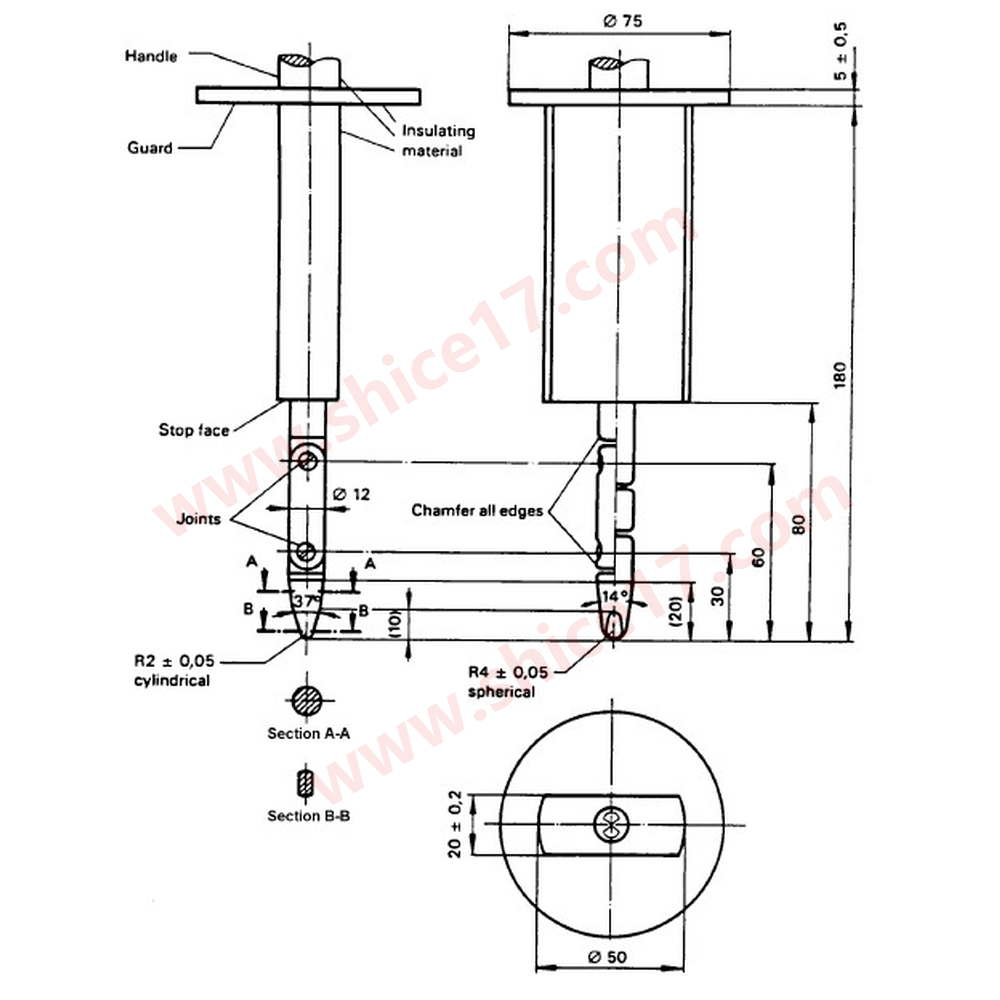

标准图纸



该探针标配红黑接线端子，可直接接入防触电指示回路。
世测提供防触电电源指示器 SC-CT02。
