弹簧冲击锤SC-CJ10 推力指SC-F711
弹簧冲击锤SC-CJ10 推力指SC-F711
弹簧冲击锤SC-CJ10 推力指SC-F711

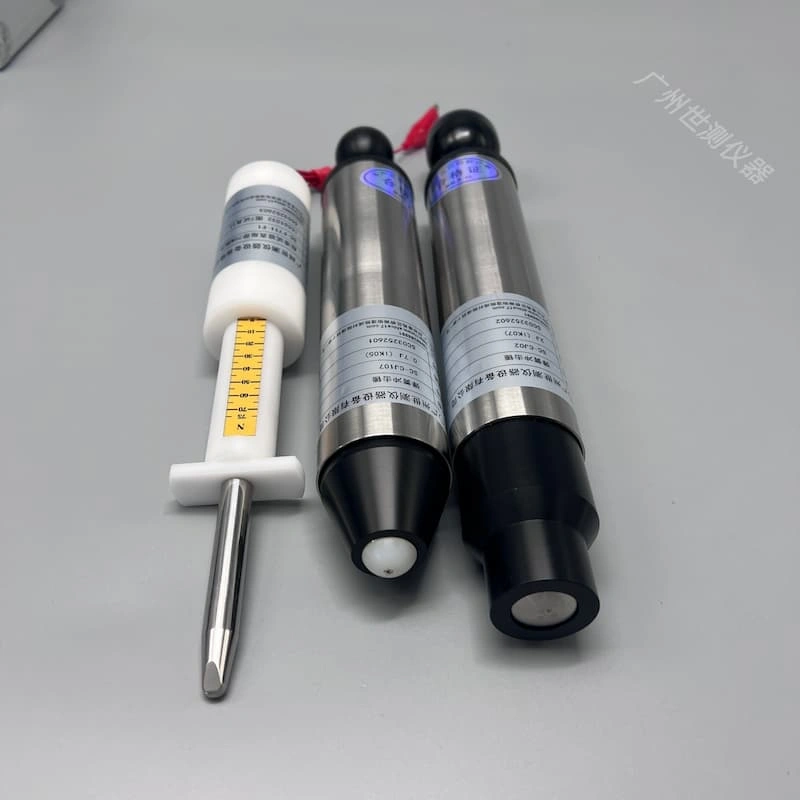

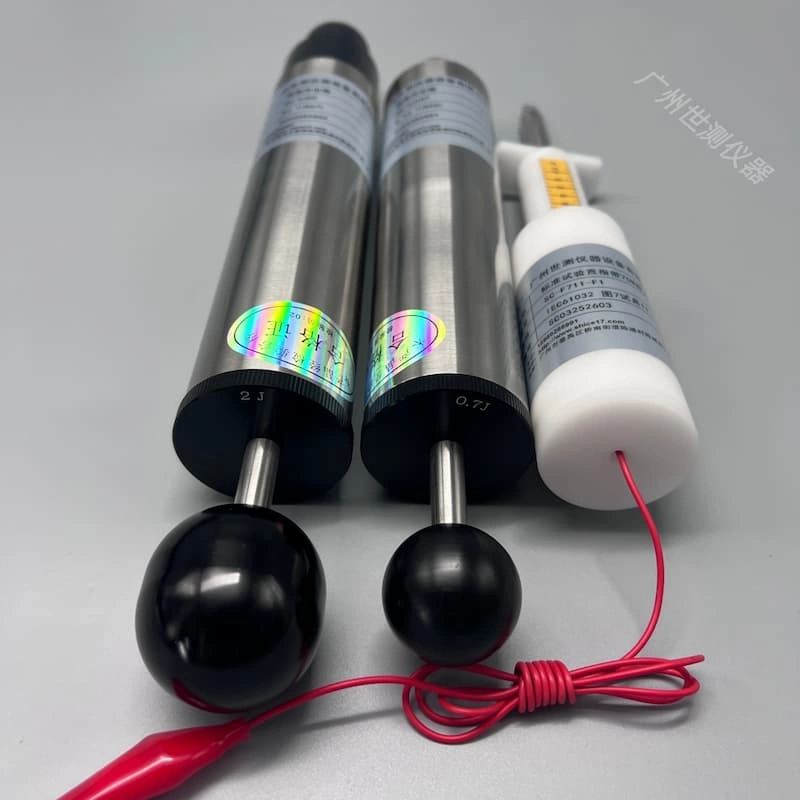

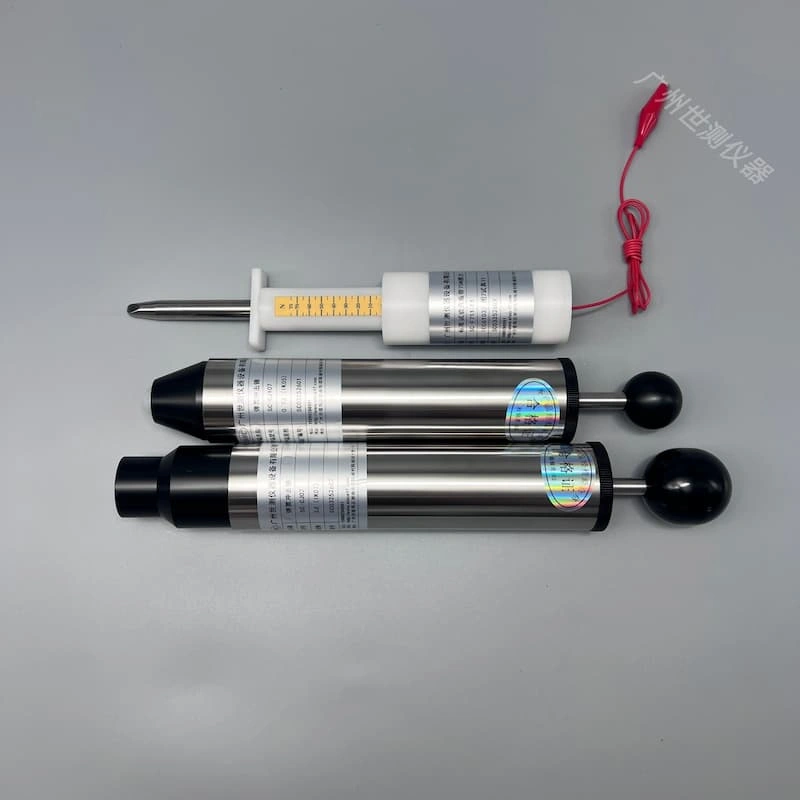

GB4706弹簧冲击锤SC-CJ10 IEC60598推力指SC-F711

适用于家用电子电工产品外壳、旋钮、灯罩等抗撞击测试，评定安全与强度，检验防触电及外壳机械强度。

行业20年，专业放心！

  • 复选标记 满意保证
  • 复选标记 严格执行标准，符合要求
  • 复选标记 可通过计量检测
分类：

弹簧冲击锤SC-CJ10



产品概述

本公司弹簧冲击锤是根据GB/T2423.44、GB/T2423.55、GB4706、GB4943、GB8898、GB7000、IEC60068-2-63、IEC60068-2-75、IEC60335及IEC60598等标准要求制作，适用于对家用及类似用途电子电工产品设备及其附件以及类似设备的外壳、操作杆、柄、旋钮、指示灯、信号灯及灯罩进行抗撞击能力测试，评定产品的安全性能及强度等级。

技术参数

1、冲击元件质量250±1g（1J以下），500±5g（2J）；

2、冲击能量  0.2±0.02N.m；0.35±0.03N.m；0.5±0.04N.m；0.7±0.05N.m；1.0±0.05N.m

3、规格型号对应表（壳体由不锈钢制造）

型 号 SC-CJ101 SC-CJ102 SC-CJ105 SC-CJ106
冲击能量J 0.14、0.2、0.35、0.5、0.7、1任一 2 0.2、0.35、0.5、0.7、1 0.14、0.2、0.35、0.5、0.7、1
公    差 ±10% ±10% ±10% ±10%
组合质量 250g±5g 500g±5g 250g±5g 250g±5g
触 发 力 ＜10N ＜10N ＜10N ＜10N
整体质量 1250g±10g 1500g±10g 1450g±10g 1450g±10g

推力指SC-F711

  • 产品概述

符合IEC61032图7试具11、GB/T16842图7试具11、IEC60884、IEC60598、IEC60335、IEC60065、GB8898、GB7000、GB4706及GB2099等标准要求。用于检验防止人体触及部件，也可用于检验外壳的孔或外壳内部挡板的机械强度。

可定制：配接线端子做防触电试验，或手柄末端开M6螺纹孔（配合推拉力计使用）做外壳防护试验。型号后带T的为自带推力，有尼龙外壳（防触电试验）及不锈钢外壳（强度试验）选择。

  • 主要规格及对应技术参数：
  • 参数/型号 SC-F711-F1 SC-F711-F2 SC-F711-F3
    名称 推力指 50N推力指 75N推力指
    1 20 0 -0.05 20 0 -0.05 20 0 -0.05
    2 80±0.2 80±0.2 80±0.2
    3 R2±0.05 R2±0.05 R2±0.05
    4 S4±0.05 S4±0.05 S4±0.05
    5 37o  0 -10’ 37o   0 -10’ 37o   0 -10’
    6 14 o  0 -10’ 14 o  0 -10’ 14 o   0 -10’
    7 Ф12 0 -0.05 Ф12 0 -0.05 Ф12 0 -0.05
    8 Ф50 Ф50 —-
    9 5±0.5 5±0.5 —-
    10 —- 0-50N推力 0-75N推力
