检验防喷水试验装置(软管喷嘴)IPX5、IPX6强喷水试验机

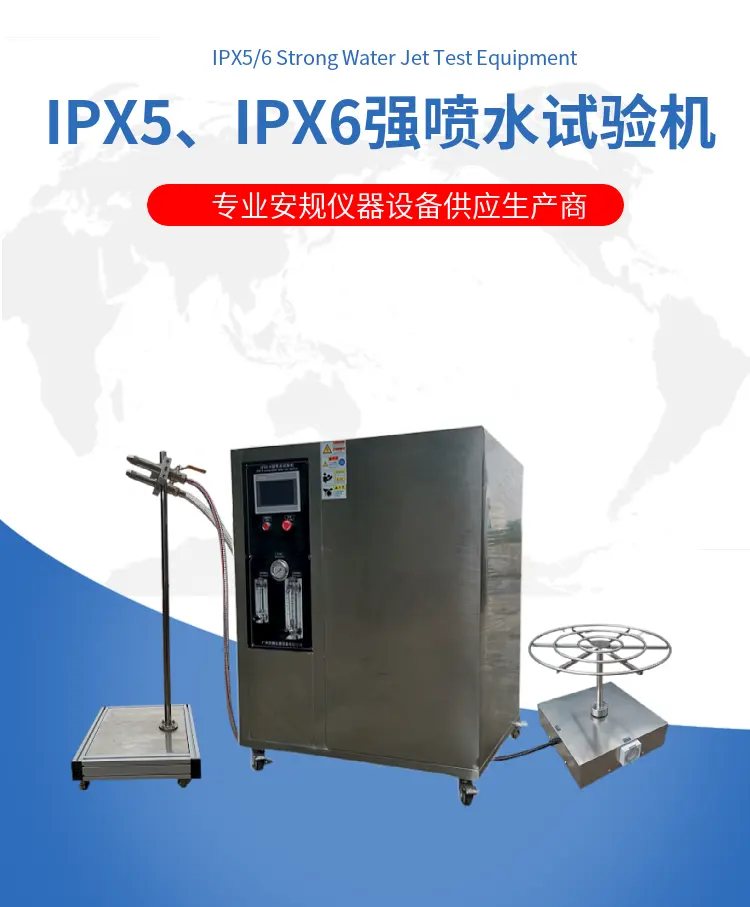

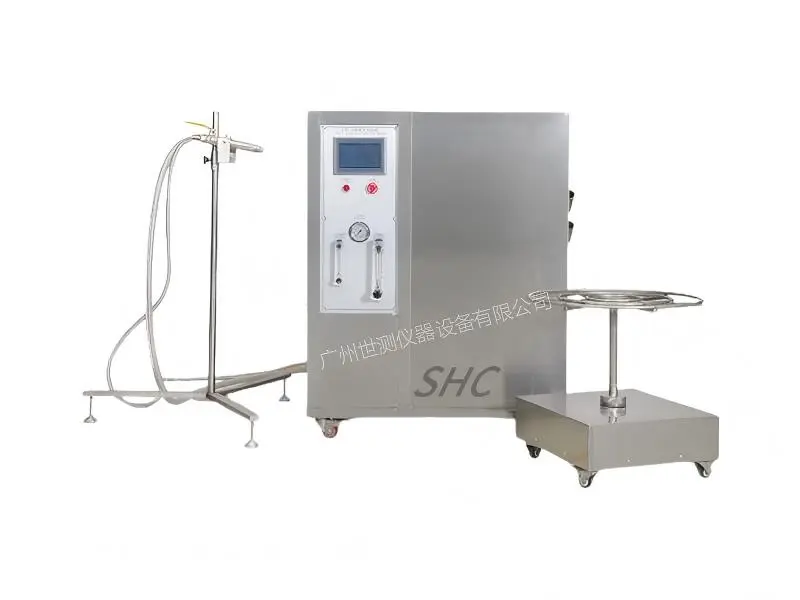

IPX5、IPX6强喷水试验机（SC-IPX56A敞开式）

产品用途

用于进行产品的 IPX5、IPX6测试。

IPX5 是指防止喷射的水侵入；防止来自各方向由喷嘴喷射出的水进入器具造成损坏;IPX6是指防止大浪的侵入，防止因大浪的侵袭而浸水器具造成损坏。

IPX5 喷水试验 指喷嘴的喷水口内径为6.3mm, 使试验样品至喷水口相距为2.5~3m，水流量为12.5 L/min （750 L/h）； 试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少3 min 。

IPX6  强烈喷水试验指喷嘴的喷水口内径为12.5 mm； 使试验样品至喷水口相距为2.5～3m，水流量为100 L/min （6000 L/h）； 试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少3 min。

应用范围

该设备的主要作用是用于电子 电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨的气候条件下，对产品的物理以及其它相关性能进行测试。测试后，通过检定来判断产品的性能是否达到要求，以便于产品的设计、改进、检定及出厂检验使用。

符合标准

符合 IEC60529:2001《DeSCees of protection provided by enclosures(IP Code)》、GB4208-2008《外壳防护等级(IP 代码)》14.2.5、14.2.6 条款与图 6 及 GB7000.1《灯具 第一部分：一般要求与试验》9.2.6、9.2.7 条款及图 9.5 要求。

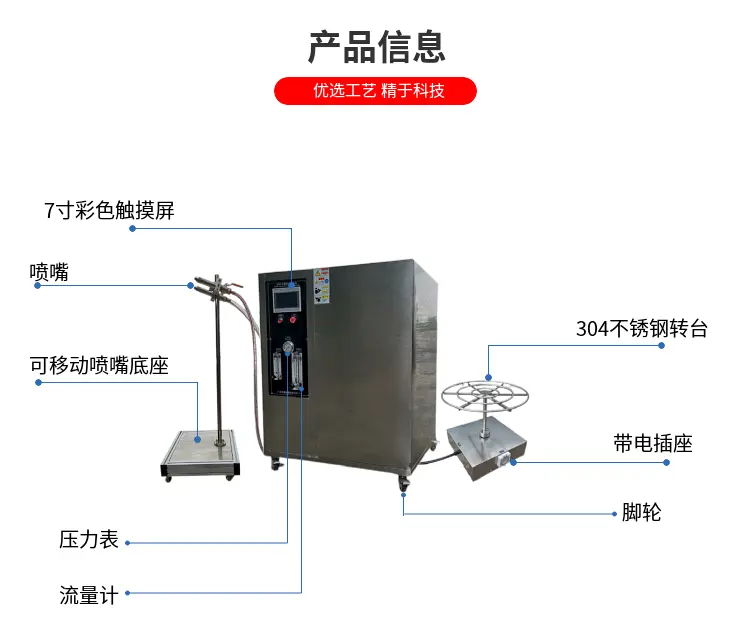

产品特征

1、分体式结构，安全可靠。
2、设备机架、试样转台全部采用优质铝合金及SUS304#不锈钢板制作，确保长时间使用不生锈。
3、转台电器部分全密封，有效防止进水漏电。
4、转台使用调速电机，速度在标准范围内无级可调，并能控制正反向转动（适合带样品通电测试，防止绕线）。
5、喷水流量通过流量计调整，手动调节。
6、电器元件全部采用如LG、欧姆龙等进口品牌；接线工艺符合国家标准要求，电板布局合理，接线牢固，标示清楚。
7、自带水箱，水箱内装用水位浮球阀自动控制进水，并有低水位报警监测，有效防止水泵缺水干转而损坏。
8、测试时间通过时间继电器控制，简单实用；可设定：0-999min（可调），测试完成后，自动停机；（触摸屏+ PLC：测试时间可在触控屏上设定）。

9、IPX5和IPX6一键转换，一键启动，自动停机，简单智能。

产品参数

序号	项目	规格/参数
1	型号	SC-IPX56A
2	控制系统	触控式 （7″触摸屏+PLC）
3	设备外尺寸（mm）	约L1000×D800×H1300（含脚轮）
4	贮水箱	550L，尺寸约800×600×1145(mm)，材质：304不锈钢
5	IPX5喷水孔径（mm）	6.3
6	IPX6喷水孔径（mm）	12.5
7	IPX5喷水流量（L/min）	12.5±0.625
8	IPX6喷水流量（L/min）	100±5
9	流量控制	采用带调节转子流量计实现手动调节流量
10	水压（Mpa）	按规定水流量调节
11	喷水距离	2.5-3米(试验人员控制)
12	喷枪固定方法	手持式
13	转台直径（mm）	¢600
14	水泵	多级不锈钢水泵一台
15	转台负载电源	AC220V
16	材质	SUS304#不锈钢板
17	水路材料	不锈钢+PPR水管焊接
18	保护装置	漏电、缺水、短路
19	安全系统	加压水泵机过载警示
20	电压、功率	380V、3kW
21	符合标准	IEC60529、GB4208、GB7000（IPX5、IPX6)
