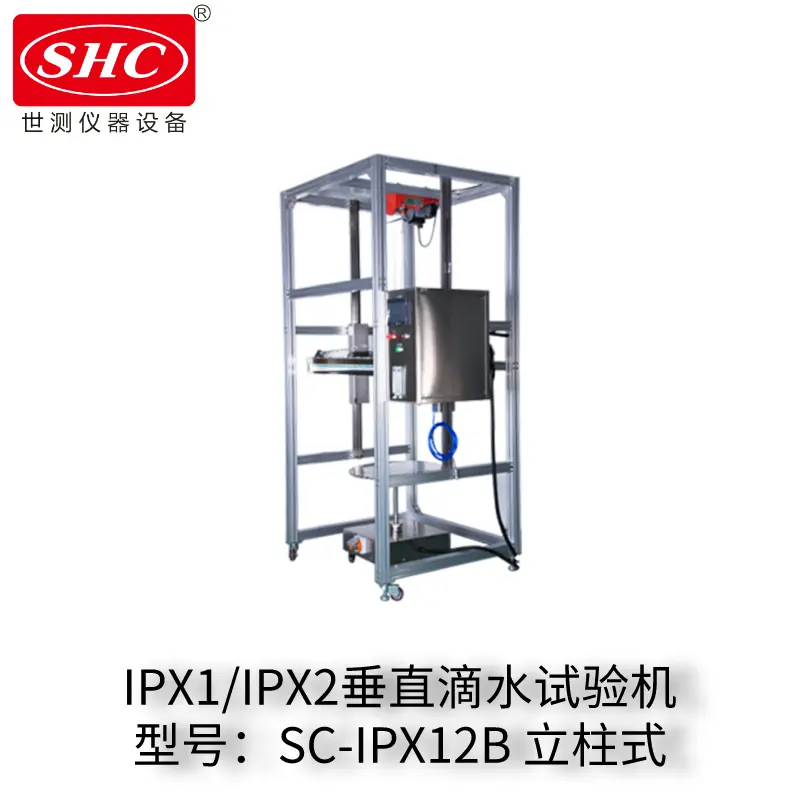

IPX12垂直滴水试验装置-垂直滴水试验机SC-IPX12-A

一、产品概述：

适用于进行产品的 IPX1、IPX2 测试。

IPX1是指防止滴水侵入, 垂直滴下的水滴（如凝结水）对器具不会造成有害影响;IPX2是指倾斜 15°时仍可防止滴水侵入,滴水对器具不会造成有害影响。

IPX1垂直滴水测试是按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm，滴水量为1-1.5 mm/min；试验持续时间：10 min。

IPX2  倾斜15°滴水试验是使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm，每试完一个面后，换另一个面，共四次；滴水量为3-3.5 mm/min；试验持续时间： 4×2.5 min（共10 min）。

二、应用范围：

该设备的主要作用是用于电子 电工产品、灯具、电柜、电器元件、汽车、摩托车及其零部件等产品在模拟淋雨的气候条件下，对产品的物理以及其它相关性能进行测试。测试后，通过检定来判断产品的性能是否达到要求，以便于产品的设计、改进、检定及出厂检验使用。

三、符合标准：

符合 IEC60529:2001《Degrees of protection provided by enclosures(IP Code)》、GB4208-2008《外壳防护等级(IP 代码)》14.2.1、14.2.2 条款与图 3 及 GB7000.1《灯具 第一部分：一般要求与试验》9.2.3条款要求。

四、产品特征：

1.水箱边框：工业合金铝（表面氧化）

2.设备机架，试样转台全部由优质铝合金及SUS304#不锈钢板，确保长时间使用不生锈。

3. 滴雨板：采用真空设计，采用高防锈不锈钢材质制造，经久耐用。

4.水箱上下封板：3mm SUS304 不锈钢 (其中下封板有安装针座的螺纹孔)

5.水箱升降驱动：丝杆(SUS304 不锈钢T32X6) 、螺母装置驱动升降，有防坠落等安全功能，当水箱下方有物体顶住水箱时，螺母会自动脱离水箱，有防止损坏水箱及各项物体的功能。

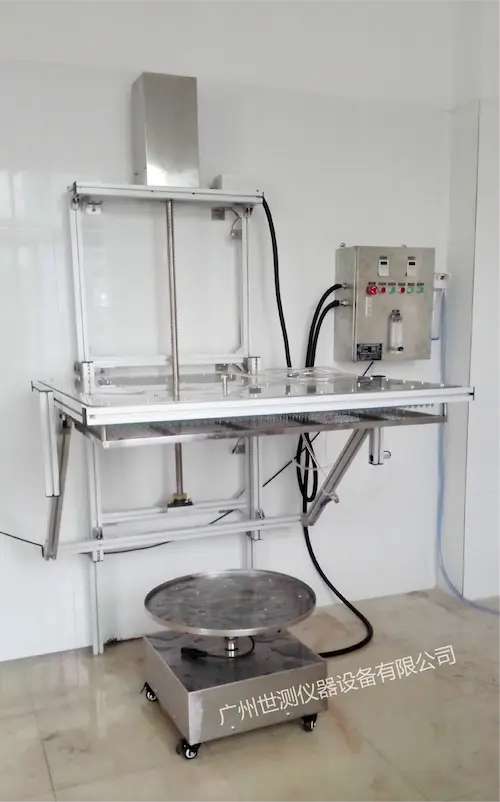

6.水箱升降导轨：成型导轨、胶质滑轮导轮

7.滴水孔径：￠0.4mm

8.孔 距： 20mm

9.降雨量 ： 1+0. mm/min、 3+0mm/min ，用户自设定参数( 误差：+0.5mm/min)

10.滴水高度：200mm （设备自行控制和手动控制）

11.试验时间：0-999min （可设定及中央控制）

12.试验完成自动排空水箱积水并可用压缩压空气吹干（防止积水结垢堵塞针头）

13.机体材料：工业合金铝型材

14.进口松下电机驱动，角度准确，时间准，质量寿命高

15. 转盘；可倾斜15^o；

16. 可选防堵塞装置（包含过滤器，气泵和压缩机）

17. 挂墙式结构，滴水盘运行平稳。18. 滴雨流量：流量计自带调节阀，手动精准调整。

19. 降雨装置可以自动升降，喷嘴位于被测试物zui高点200mm处时自动停止（通过光电开关检测）。

20. 喷嘴接触位黄铜锥形设计，无需工具即可更换针头；针头下面安装有不锈钢网格防护罩，有效防止试验操作人员头部不小心碰到试验针头受伤。

21. 过滤措施：设备标配高精度的过滤器，能有效过滤自来水中的杂质；滤芯可定期更换。

五、产品参数：
