IEC60884图10保护门不可触及性探针1N插头插座量规 SC-TT03
IEC 60884-1 图10 保护门剂量规 / 1推力试验探针 SC-TT03。探针钢丝 Ø1 mm (+0.015/0) × 80 ± 0.5 mm（圆形截面），端部倒圆 R0.05 mm，内置校准弹簧 1 推力，带测试引线可电指示接触。
——报价 / 领取资料，联系我们——
- 微信：15989266991
- QQ：8933882
- 邮箱：sales@shice17.com
产品概述
IEC60884图10保护门不可触及性探针1N插头插座量规 SC-TT03，按 IEC 60884-1 图10 图10（Figure 10） 制造，用于插座保护门的带电部件不可触及性试验，与 1N 推力配套使用。
适用标准：IEC 60884-1《家用和类似用途插头插座 第1部分：通用要求》。标准 Figure 10 规定了“Gauge for checking non-accessibility of live parts, through shutters, and of live parts of socket-outlets with increased protection”（检查通过保护门、以及有加强保护插座带电部件不可触及性的量规），对刚性钢丝施加 1 N 推力校准。
用途
图10量规用于检验插座保护门、以及有加强保护插座的带电部件不可触及性：量规面与插座正面完全贴合后，沿探针轴线施加 1 N 推力，钢丝不得触及带电部件。
结构特点
- 不锈钢量规本体，外径 Ø50 mm，导向孔 Ø30 mm，本体长度 60 mm 以上
- 刚性钢丝探针 Ø1 mm (+0.015/0) × 80 ± 0.5 mm（圆形截面），端部倒圆 R0.05 mm
- 内置校准弹簧：对钢丝施加 1N 推力时，A–A′ 面与 B–B′ 面基本齐平
- 带柔性测试引线，可接入电路电指示探针与带电部件的接触
主要参数
| 产品编号 | SC-TT03 |
| 本体直径 | Ø50 mm（导向孔 Ø30 mm） |
| 本体长度 | 60 mm 以上 |
| 探针钢丝 | Ø1 mm (+0.015/0) × 80 ± 0.5 mm（圆形截面） |
| 端部倒圆 | R0.05 mm |
| 推力 | 1N |
| 参考标准 | IEC 60884-1 图10 图10（Figure 10） |
以标准图纸为准，出货随附实测尺寸数据。

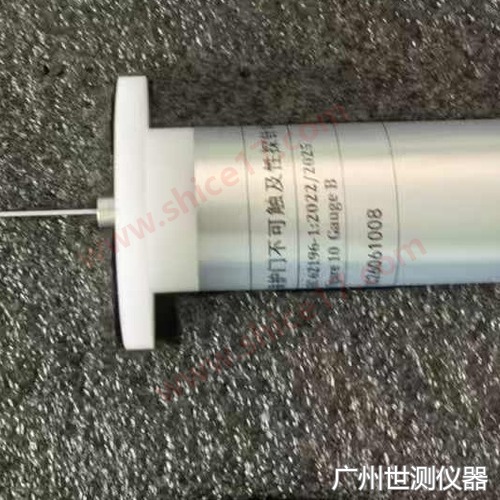

产品实物图片
标准图纸
