GB2099.1-2021第19条图44 10A温升试验夹紧铜元件国标插头插座量规

GB2099.1-2021第19条图44 10A温升试验夹紧铜元件

SC-WSJ-310

产品概述

本产品依据 GB/T 2099.1-2021《家用和类似用途插头插座 第 1 部分：通用要求》（修改采用 IEC 60884-1:2013）第 19 章“温升及测量”图 44 加工制作，用于插头插座温升试验：将夹紧元件安装在插头的每个带电插销和接地插销（如有的话）上，用热电偶测定端子、端头和夹紧元件的温升，温升不应超过 45 K。

结构与材质（按图 44）

• 材料：黄铜，至少含有 52% 铜
• 公差：±0.2 mm（除非另有说明）
• 本体尺寸：7 mm × 8 mm，夹紧螺钉的螺孔 φ3.5 mm
• 夹持孔径 d：阴影区尺寸为插头插销尺寸的最大值 + 0.8 mm（1.5 ≤ d ≤ 3），按 10A 插头插销尺寸加工
• 热电偶位置：宜放置于阴影区内，但不能放在夹紧螺钉正下方；元件上留有焊接电源电缆的空间及永久固定热电偶的区域

试验方法

将符合图 44 尺寸要求的夹紧元件安装在经受温升试验的插头的每个带电插销和接地插销上，并按图 44 所示的点区域固定；用螺钉拧紧，扭矩约 0.8 N·m。然后通以 GB/T 2099.1-2021 表 20 规定的试验电流进行试验，用热电偶测量温升。如果因为插头的设计原因无法使用图 44 的夹紧件，可对夹紧件修改后进行本试验，此时螺钉的直径、螺纹孔与修改后的夹紧元件的总体积应与图 44 相同。

适用标准

GB/T 2099.1-2021（IEC 60884-1:2013，修改采用）第 19 章“温升及测量”图 44；适用于 10A 规格插头的温升试验。

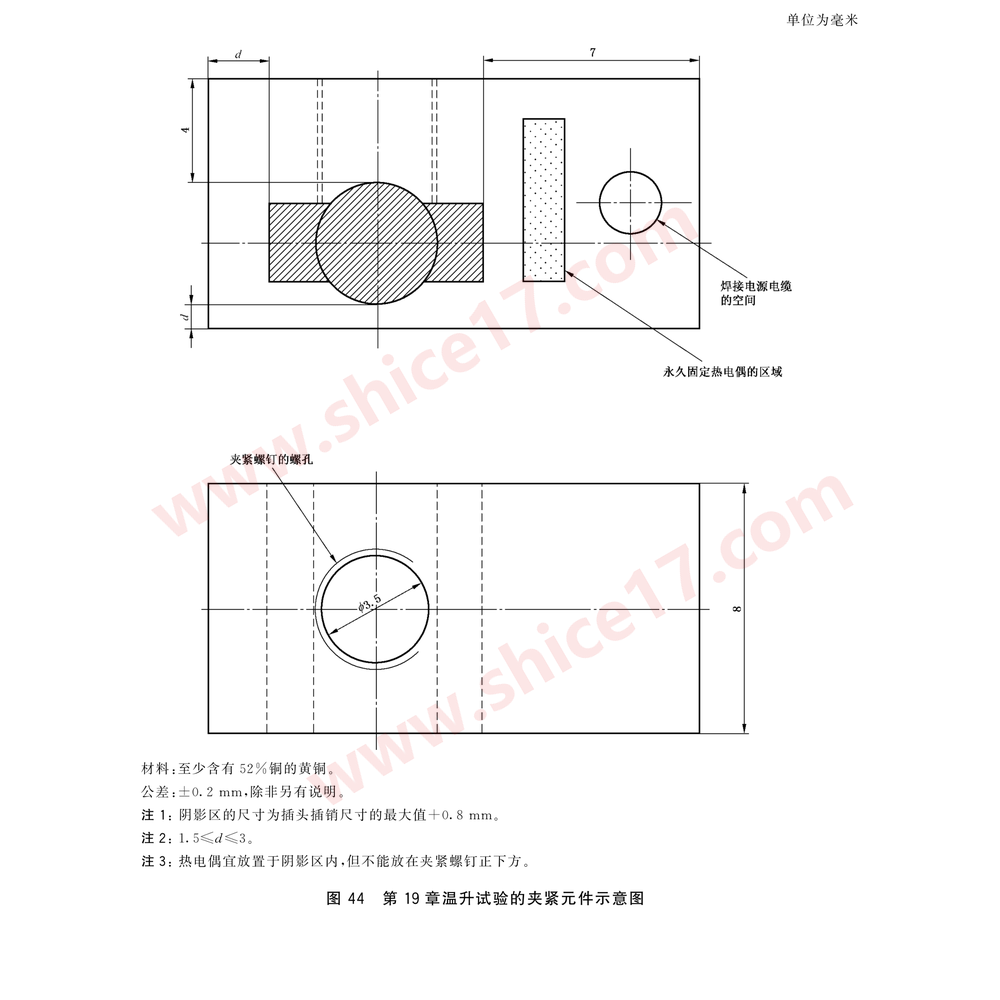

标准图纸

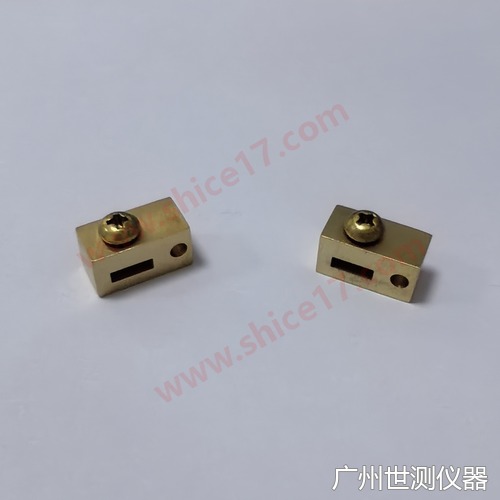

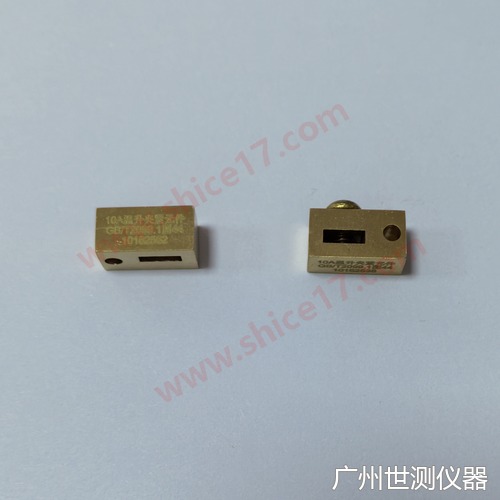

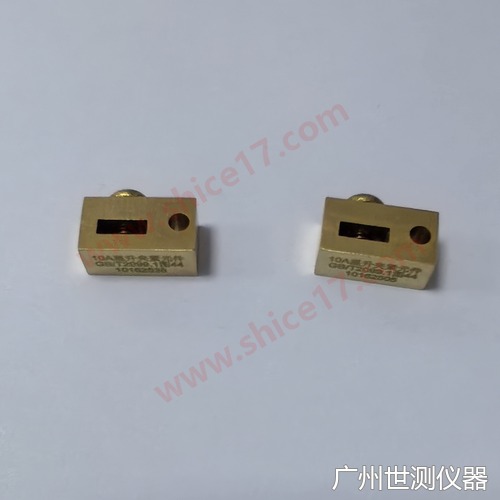

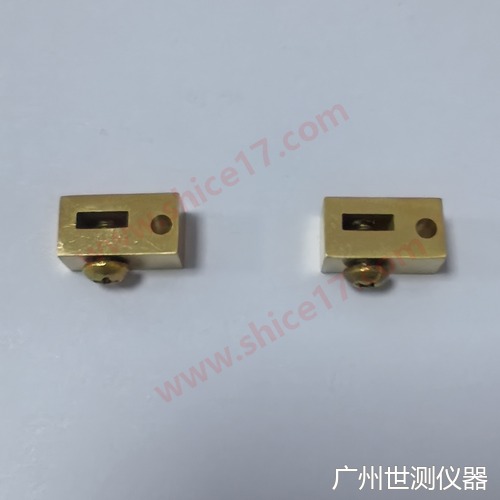

产品实物图片
