GB1003-2016 图9 25A 三相插座带电插套接触规国标三相插头插座量规 SC-GB1003-F9 25A

三相插座带电插套接触规（25A）

SC-GB1003-F9 25A

产品概述

GB1003-2016 图9 25A 三相插座带电插套接触规，型号 SC-GB1003-F9 25A，按 GB/T 1003-2016《家用和类似用途三相插头插座 型式、基本参数和尺寸》图9 制造的三相量规，用于三相插座带电插套位置与接触状态检验，附实测尺寸数据与校准证书。

适用标准

GB/T 1003-2016《家用和类似用途三相插头插座 型式、基本参数和尺寸》。本量规按该标准图9 规定的尺寸制造，用于三相插头插座系统的尺寸与安全性能检验。三相五线制含三根相线（L1、L2、L3）、中性线（N）和保护接地线（PE）；三相四线制含三根相线（L1、L2、L3）和保护接地线（PE），不含中性线。

用途与试验方法

按 GB/T 1003-2016 图9 规定的带电插套接触规尺寸，检验三相插座带电插套的位置与接触状态。量规的规头按标准图加工，按标准规定插入插座的插孔，用于判定带电插套的位置是否在规定范围内、能否与插头插销形成可靠接触。

结构特点

• 淬硬工具钢量规本体，经精磨加工，硬度 HRC 58 以上，工作面 Ra ≤ 0.8 μm
• 插销/插孔尺寸与排列位置按 GB/T 1003-2016 图9 及尺寸表加工，公差从严控制
• 本体激光刻字标注标准代号、图号、额定电流与产品编号
• 逐件实测关键尺寸，随附实测尺寸数据与校准证书

主要参数

产品编号	SC-GB1003-F9 25A
适用标准	GB/T 1003-2016 图9
量规名称	三相插座带电插套接触规
额定电流	25A
线制	三相
材质	淬硬工具钢，硬度 HRC 58 以上
本体刻字	GB/T1003-2016 图9 25A + 产品编号
随附文件	实测尺寸数据、校准证书

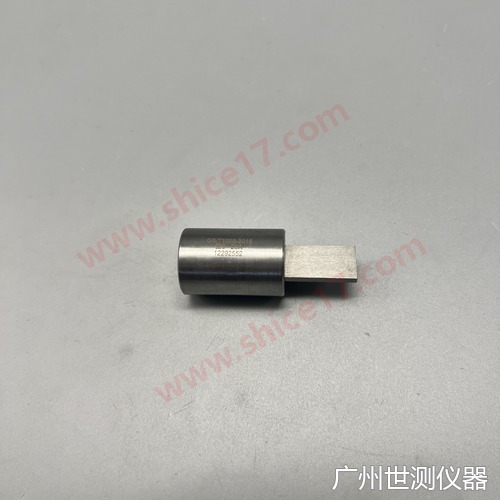

产品实物图片
