GB2099.1-2021第12.3.11条和图12 无螺纹端子弯曲试验装置（无螺纹端子老化试验装置）

产品概述

本无螺纹端子弯曲试验装置由广州世测仪器设备有限公司按照 GB2099.1-2008 第 12.3.11 条标准要求设计制造，用于检验无螺纹端子是否经受得住正常使用中出现的电应力和热应力。

本装置符合GB2099.1-2021第12.3.12 条款及图12标准要求，适用于检验无螺纹端子连接单心硬导线后，即使在接线过程中弯曲且弯曲力已经传到到夹紧件中，是否能被夹紧。按标准接上导线后，对导线进行弯曲试验并测出其压降，考核无螺纹端子的夹紧能力和接触性能。

技术要求

1、试验周期：192 周期，每周期通 30min、断 30min，电压降不大于 22.5mV

2、工作电源：AC 220V 5A 50Hz

3、试验电流：AC 1~99.9A ±(3%±1A)

4、压降测量范围：0~199.9mV ±(3%±1mV)

5、试验时间：0~99h99min99s 可预置

6、试验次数：0~999999 次可预置

7. 弯曲角度：0-360°；

8. 施力方向：朝每个相差30°±3°中的任何一个方向，共12个方向；

9. 弯曲力：25 N、0.5 N、1.0N(配三种规格砝码各一个)；

10. 施力方向：垂直于未弯曲的导线方向

11.工作方式：手动

结构特点

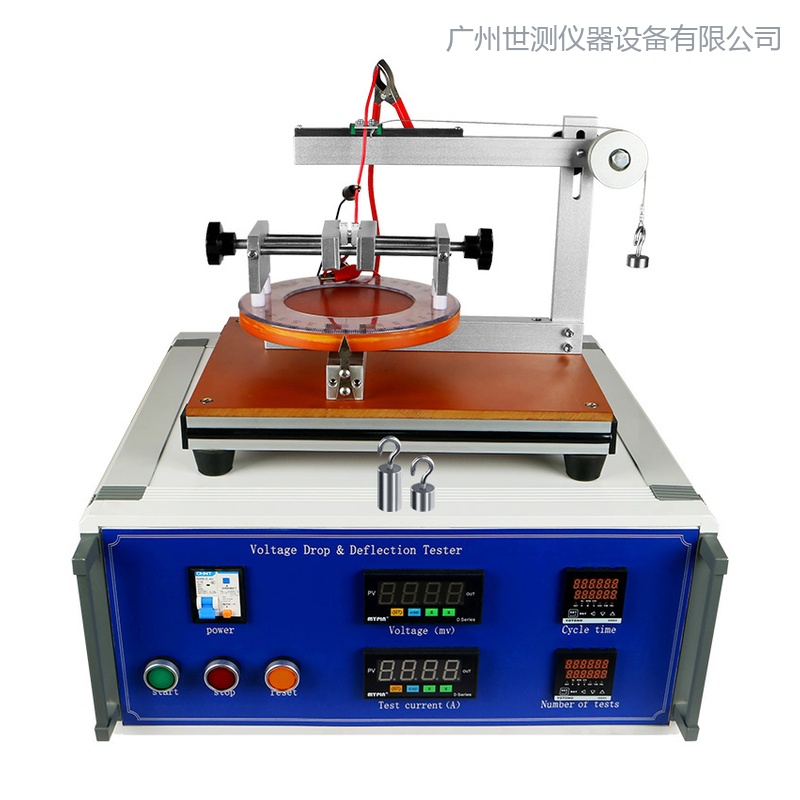

本装置主要由试验电源箱与无螺纹端子试验装置两部分组成。试验电源箱可调节输出电流施加于试样两端，实时检测无螺纹端子两端的试验压降，在预置的试验时间内观察压降是否超过标准要求。

无螺纹端子试验装置由试样夹具盘与砝码拉动试样装置组成：试样夹具盘可夹紧试样并调节旋转角度，将夹具盘向上施力即可旋转；装置右端可装砝码，按标准要求对试样施加力。

适用标准

GB2099.1-2021 第 12.3.11 条和第12.3.12 条款及图12。
