产品概述

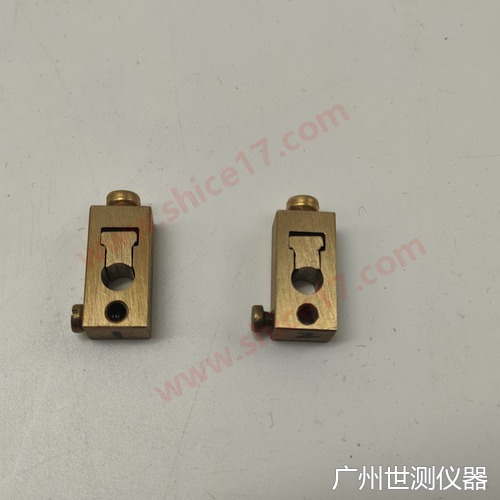

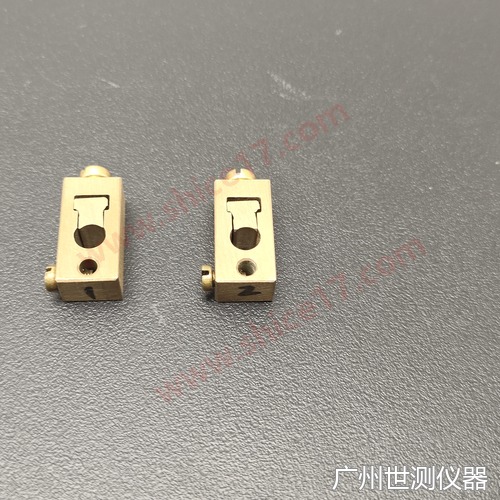

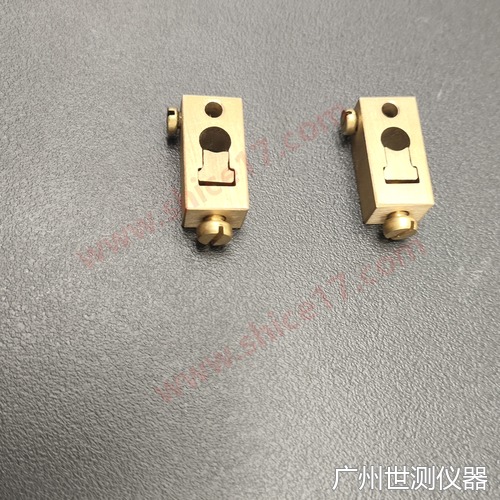

DIN-VDE0620-1-Bild49b 温升试验用夹紧装置（夹紧元件），用于欧标插头温升试验。欧标 2.5A 插头（CEE 7/16）为空心（非实心）插销，做温升试验时需用本夹紧元件夹紧插销，使试验电流可靠地通过插销并测量其温升，避免接触电阻影响测试结果。实心插销（16A 插头）则对应 Bild 49a 夹紧装置。

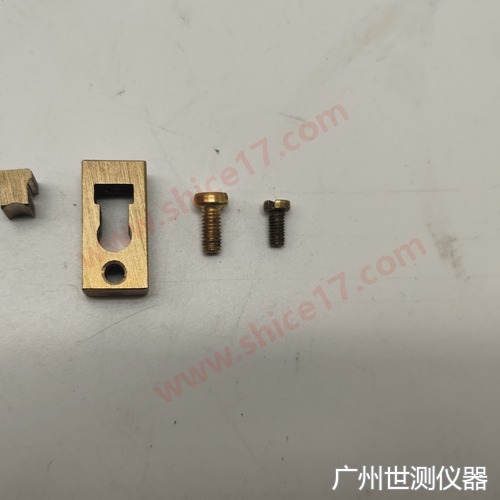

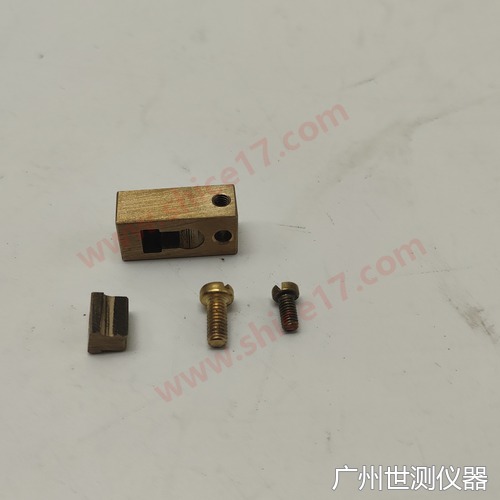

结构组成

铜质夹紧块：与插销可靠接触，保证大电流通过时的低接触电阻
紧固螺钉：按插销尺寸夹紧定位
材质：黄铜/紫铜夹紧元件，表面处理防氧化

主要参数

项目	参数
用途	插头温升试验时夹紧插销，保证试验电流可靠通过并测量温升
适用插销	非实心（空心）插销，欧标 2.5A 插头（CEE 7/16）
结构	铜质夹紧元件 + 紧固螺钉
对应标准	DIN VDE 0620-1 Bild 49b
